Il modulo elettronico TM5SDM8DTS è stato progettato per essere usato con sistemi PacDrive 3 con supporto dell'interfaccia bus TM5 Sercos III TM5NS31. È possibile configurare i moduli per supportare ingressi e uscite sovracampionati oppure ingressi marcati cronologicamente e uscite sovracampionate. Per ulteriori informazioni, consultare il documento Descrizione dei parametri TM5SDM8DTS
Gli ingressi marcati cronologicamente del modulo elettronico TM5SDM8DTS sono utilizzati dal PacDrive 3 in supporto alla funzione touchprobe. Nella documentazione gli ingressi marcati cronologicamente di questo modulo sono spesso definiti ingressi touchprobe.
Poiché il modulo elettronico TM5SDM8DTS è stato progettato e ottimizzato esclusivamente per l'uso con applicazioni PacDrive 3, determinate caratteristiche del prodotto sono diverse rispetto a quelle di altri moduli TM5.
Per ulteriori informazioni, vedere TM5SDM8DTSCaratteristiche.
Nella tabella seguente sono descritte le caratteristiche principali del modulo elettronico TM5SDM8DTS:
|
Caratteristiche principali |
|
|---|---|
|
Numero di canali di ingresso digitali (configurabili come ingressi marcati cronologicamente o sovracampionati) |
4 |
|
Tipo di ingresso |
Fare riferimento alla tabella Caratteristiche degli ingressi. |
|
Tipo di segnale di ingresso |
Sink |
|
Numero di canali di uscita digitali (configurabili come uscite sovracampionate) |
4 |
|
Tipo d'uscita |
Transistor |
|
Tipo segnale uscita |
Source |
|
Corrente di uscita |
0,1 A per uscita |
|
Tensione di ingresso nominale |
24 Vdc |
NOTA: Utilizzare il modulo elettronico TM5SDM8DTS solo con PacDrive 3 e l'interfaccia bus TM5 Sercos III TM5NS31.
Informazioni per l'ordinazione
Nell'illustrazione seguente viene mostrato il modulo TM5SDM8DTS:
La tabella seguente riporta i riferimenti delle morsettiere e delle basi del bus associate al TM5SDM8DTS:
|
Numero |
Codice prodotto |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM11 oppure TM5ACBM15 |
Base del bus
Base bus con impostazione dell'indirizzo |
Bianco
Bianco |
|
2 |
TM5SDM8DTS |
Modulo elettronico |
Bianco |
|
3 |
TM5ACTB12 |
Morsettiera, 12 pin |
Bianco |
NOTA: Per maggiori informazioni, fare riferimento a Basi bus e morsettiere TM5

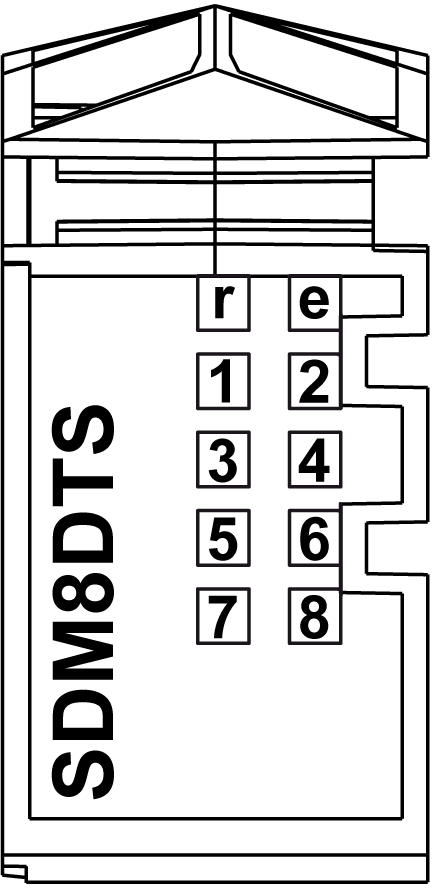

L'illustrazione seguente descrive i LED del modulo TM5SDM8DTS:
Nella tabella seguente vengono illustrati i LED di stato del modulo TM5SDM8DTS:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione assente |
|
Lampeggio singolo |
Stato di azzeramento |
||
|
Lampeggiante |
Stato preoperativo |
||
|
Acceso |
Funzionamento normale |
||
|
e |
Rosso |
Spento |
OK o nessuna alimentazione |
|
Acceso |
Stato di errore o di Reset |
||
|
Lampeggio doppio |
È stato rilevato uno degli errori seguenti: oErrore controllo uscita sovracampionata oErrore copia uscita sovracampionata oErrore ciclo di polling rilevamento fronte oErrore generatore fronte unità 1...4 |
||
|
1-8 |
Verde |
|
Stato del segnale digitale corrispondente |
