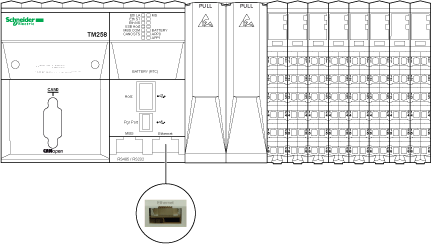

La figura seguente mostra la posizione della porta Ethernet sul controller:
Nella tabella seguente sono riportate le varie caratteristiche di Ethernet:
|
Caratteristica |
Descrizione |
|---|---|
|
Standard |
Ethernet |
|
Tipo di connettore |
RJ45 |
|
Velocità di trasmissione |
Supporto dello standard Ethernet "10BaseT" e "100BaseTX" con negoziazione automatica |
|
Crossover automatico |
MDI / MDIX |
|
Protocollo supportato |
oEcoStruxure Machine Expert Protocollo oClient/server Modbus oDispositivo IP Ethernet oServer HTTP oSNMP |
|
Tipo di negoziazione di indirizzo IP supportata |
oDHCP oIP configurato |
|
Corrente fornita |
No |
Nella figura seguente sono illustrati i pin del connettore Ethernet:
Nella seguente tabella sono descritti i pin del connettore Ethernet
|
N° pin |
Segnale |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
Per ulteriori informazioni, fare riferimento a Guida utente
NOTA: Il controller supporta la funzione di cavo a crossover automatico MDI/MDIX. Non è necessario utilizzare cavi speciali crossover Ethernet per collegare i dispositivi direttamente a questa porta (collegamenti senza hub o switch Ethernet).
Nella seguente illustrazione sono raffigurati i LED di sistema sul display del pannello frontale:
Nella tabella seguente vengono descritti i LED di stato Ethernet:
|
Marcatura |
Descrizione |
LED |
|
|---|---|---|---|
|
Colore |
Descrizione |
||
|
Eth LA |
Attività Ethernet |
Verde/giallo |
Vedere LED di stato Ethernet sotto |
|
Eth ST |
Stato Ethernet |
Verde/Rosso |
|
|
Eth NS |
Stato della rete Ethernet |
Verde/Rosso |
|
Nella tabella riportata di seguito viene descritto il LED di stato Ethernet:
|
Spia |
Stato |
Descrizione |
|---|---|---|
|
Eth LA |
Spento |
Nessun collegamento |
|
Verde/giallo lampeggiante |
Test di accensione in corso. 3 lampeggi |
|
|
Verde fisso |
Collegamento a 100 Mbit/s |
|
|
Giallo fisso |
Collegamento a 10 Mbit/s |
|
|
Verde lampeggiante |
Attività a 100 Mbit/s |
|
|
Giallo lampeggiante |
Attività a 10 Mbit/s |
|
|
Eth ST |
Spento |
Nessun cavo collegato, nessun indirizzo IP ottenuto |
|
Verde/rosso lampeggiante |
Test di accensione in corso. 3 lampeggi |
|
|
Verde fisso |
Porta collegata e indirizzo IP ottenuto |
|
|
3 lampeggiamenti verdi |
Nessun cavo collegato ma la scheda dispone di un indirizzo IP |
|
|
4 lampeggiamenti verdi |
Rilevato indirizzo IP duplicato |
|
|
5 lampeggiamenti verdi |
Sulla scheda è in corso una sequenza BOOTP o DHCP |
|
|
6 lampeggiamenti verdi |
L'IP configurato non è valido. Viene utilizzato l'IP predefinito. |
|
|
Eth NS |
Spento |
Il dispositivo non dispone di un indirizzo IP oppure è spento |
|
Verde/rosso lampeggiante |
Test di accensione in corso. 3 lampeggi |
|
|
Verde fisso |
Il dispositivo ha stabilito almeno una connessione |
|
|
Lampeggiamento rapido verde |
Il dispositivo non ha stabilito le connessioni ma ha ottenuto un indirizzo IP |
|
|
Lampeggiamento rapido rosso |
Una o più delle connessioni in cui il dispositivo rappresenta la destinazione è scaduta. |
|
|
Rosso fisso |
Il dispositivo ha rilevato che il relativo indirizzo IP è già in uso. La porta Ethernet del controller non può comunicare utilizzando questo indirizzo IP. |
