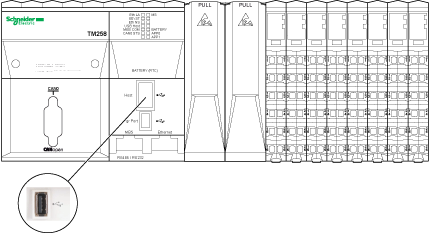

La figura seguente mostra la posizione della porta host USB tipo A sul controller:
NOTA: La porta host USB tipo A fornisce corrente continua a 500 mA (standard USB) e a 700 mA per i transitori di corrente di breve durata.
Il Modicon M258 Logic Controller consente gli aggiornamenti del firmware e il trasferimento di file con una chiavetta di memoria USB. In questo modo è possibile eseguire gli aggiornamenti di dati e dispositivi senza bisogno di un'istanza EcoStruxure Machine Expert o di un server FTP.
La porta host USB può essere utilizzata per aggiornare il firmware e per il trasferimento di dati tramite una chiave di memoria USB.
Per ulteriori informazioni sull'aggiornamento del firmware, fare riferimento a Aggiornamento del firmware del controller .
Per ulteriori informazioni sul trasferimento di file di dati, fare riferimento a Trasferimento di file con una chiave di memoria USB .
Nella tabella seguente sono descritte le caratteristiche della porta host USB:
|
Caratteristiche |
Descrizione |
|---|---|
|
Standard |
Host USB 2.0 alta velocità |
|
Tipo di connettore |
A |
|
Velocità di trasmissione max. |
480 Mbit/s |
|
Protocollo supportato |
Archiviazione di massa |
|
Corrente fornita |
Standard USB da 5 Vcc |
|
Isolamento |
Nessuno |
La chiavetta di memoria USB è una chiavetta standard con le seguenti caratteristiche:
o1 GB di capacità minima
oUSB 2.0 o precedente
oformattata in FAT16 o FAT32
odeve essere specificata un'etichetta del volume
osolo una singola partizione
NOTA: a causa di mancanza di informazioni dettagliate sulle specifiche e la varietà di chiavette USB in commercio, anche se una particolare chiavetta possa sembrare conforme a queste caratteristiche, potrebbe comunque non essere riconosciuta dal controller. Perciò, occorre prima testare qualunque chiavetta USB per verificare che sia riconosciuta dal controller prima di acquistare quantità in volume di queste chiavette.
Nell'illustrazione seguente sono raffigurati i LED sul display del pannello frontale:
Nella tabella di seguito è descritto il LED di stato USB:
|
Marcatura |
Descrizione |
LED |
|
|---|---|---|---|
|
Colore |
Descrizione |
||
|
Host USB |
Host USB |
Verde/Rosso |
oSpento quando non è collegata alcuna sorgente oLampeggio rapido in verde durante lo scambio oVerde fisso quando non è in corso alcuno scambio oRosso fisso quando viene rilevato un errore di script |
