Il modulo DI12DE digitale è dotato di 12 ingressi.
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. oPer il cablaggio di un'uscita relè (2 A), utilizzare conduttori con sezione di almeno 0,5 mm2 (AWG 20) con temperatura nominale di almeno 80 °C (176 °F). oPer i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F). |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Caratteristiche degli ingressi
Nella tabella seguente sono illustrate le caratteristiche del modulo elettronico DI12DE:
|
Caratteristiche |
Valore |
|
|---|---|---|
|
Numero di canali di ingresso |
12 |
|
|
Tipo di cablaggio |
1 filo |
|
|
Tipo di ingresso |
Tipo 1 |
|
|
Tipo di segnale |
Sink |
|
|
Tensione di ingresso nominale |
24 V CC |
|
|
Campo della tensione di ingresso |
Da 20,4 a 28,8 Vdc |
|
|
Declassamento |
55 - 60 °C (131...140 °F) |
11 canali |
|
Corrente di ingresso nominale a 24 Vdc |
3.75 mA |
|
|
Impedenza d'ingresso |
6.4 kΩ |
|
|
Stato OFF |
5 Vdc max. |
|
|
Stato ON |
15 Vdc min. |
|
|
Hardware |
≤100 µs |
|
|
Software |
Il valore predefinito è 1 ms, può essere configurato tra 0 e 25 ms in intervalli da 0,2 ms |
|
|
Isolamento |
Tra ingresso e bus interno |
Vedere la nota 1 |
|
Tra i canali |
Non isolato |
|
|
Assorbimento corrente segmento I/O 24 Vdc |
73 mA (tutti gli ingressi On) |
|
1 L'isolamento del modulo elettronico è RMS 500 Vac tra i componenti elettronici alimentati dal bus di alimentazione TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vdc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione I/O 24 Vdc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema dai 500 Vac RMS.

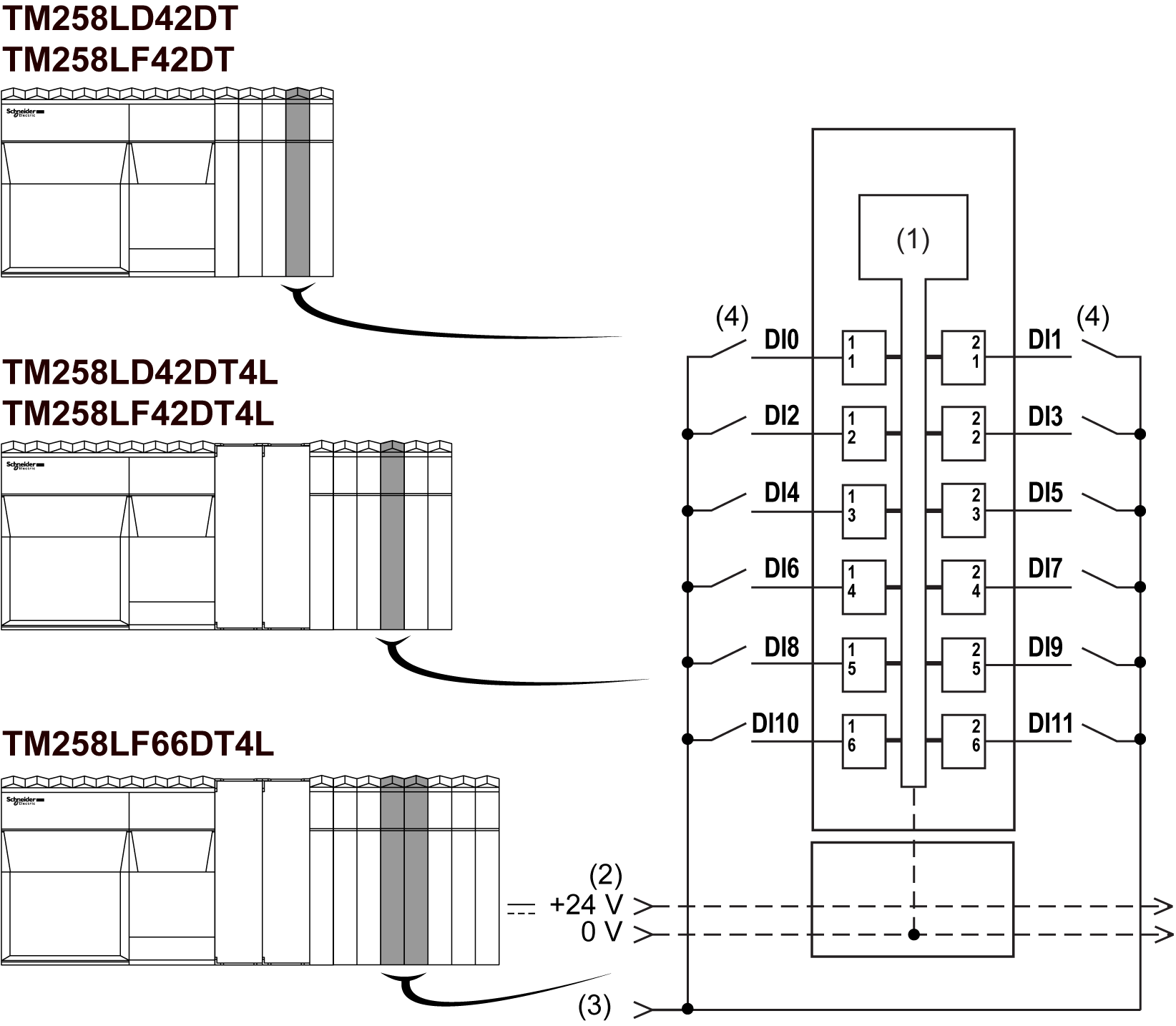

Nella figura seguente viene illustrato lo schema di cablaggio di DI12DE:
1 Componenti elettronici interni
2 Segmento di alimentazione degli I/O 24 Vdc integrato nelle basi bus
3 Segmento di alimentazione degli I/O 24 Vdc da connessione esterna
4 Sensore a 2 filo
|
|
|
RISCHIO DI ESPLOSIONE O D'INCENDIO |
|
Collegare i cavi di ritorno dai dispositivi alla stessa sorgente di alimentazione del segmento di alimentazione degli I/O a 24 Vdc che serve il modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella figura seguente vengono illustrati i LED per il DI12DE:
Nella tabella seguente vengono descritti i LED di stato di DI12DE:
|
LED |
Colore |
Stato |
Descrizione del |
|---|---|---|---|
|
r |
Verde |
Spento |
Assenza di alimentazione |
|
Lampeggiamento singolo |
Modalità reset |
||
|
Lampeggiante |
Modalità preoperativa |
||
|
Acceso |
Funzionamento normale |
||
|
e |
Rosso |
Spento |
OK o nessuna alimentazione |
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
|
0-11 |
Verde |
Spento |
Ingresso corrispondente disattivato |
|
Acceso |
Ingresso corrispondente attivato |
||
