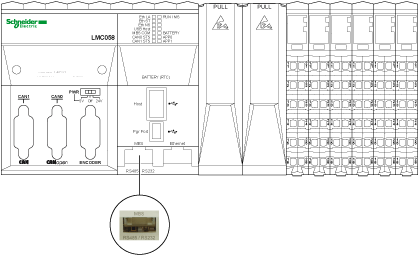

La figura seguente mostra la posizione della porta della linea seriale sul controller:
La linea seriale:
oè utilizzata per comunicare con le periferiche che supportano il protocollo Modbus come master o slave, protocollo ASCII (stampante, modem...) e Protocollo (HMI,...)EcoStruxure Machine Expert.
ofornisce distribuzione di alimentazione a 5 Vdc.
Per ulteriori informazioni fare riferimento alla Guida alla pianificazione e all'installazione dei collegamenti seriali.
|
Caratteristica |
Descrizione |
|---|---|
|
Standard |
RS485 1 o RS232 configurato mediante software |
|
Tipo di connettore |
RJ45 |
|
Velocità di trasmissione |
Da 300 a 115200 bps 2 |
|
Protocollo supportato |
oASCII oModbus (RTU o ASCII) oEcoStruxure Machine Expert |
|
Distribuzione dell'alimentazione del dispositivo |
5 Vdc / 200 mA |
|
Protezione 5 Vdc |
Resistenza massima pari a 24 Vdc |
|
Isolamento |
Vedere la nota 3 |
|
Polarizzazione |
Due resistenze da 560 Ω accese o spente mediante configurazione software |
NOTA:
1 Per isolare la linea seriale RS485, utilizzare la scatola di giunzione a T TWDXCAISO Insulation Modbus RS485.
2 La velocità di trasmissione massima della porta seriale dipende dal protocollo utilizzato. Per ulteriori informazioni, vedere Configurazione della linea seriale.
3 L'isolamento del modulo elettronico è RMS 500 Vac tra i componenti elettronici alimentati dal bus di alimentazione TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vdc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione I/O 24 Vdc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema dai 500 Vac RMS.
Nella figura seguente sono riportati i pin di RS485 e RS232:
Nella seguente tabella sono descritti i pin di RS485 e RS232:
|
Pin |
RS485 |
RS232 |
|---|---|---|
|
1 |
N.C. |
|
|
2 |
N.C. |
|
|
3 |
N.C. |
|
|
4 |
D1 (A+) |
N.C. |
|
5 |
D0 (B-) |
N.C. |
|
6 |
N.C. |
|
|
7 |
5 Vdc / 200 mA |
5 Vdc / 200 mA |
|
8 |
0 Vdc |
0 Vdc |
CTS: Clear to Send
N.C.: No Connection
RTS: Ready To Send
RxD: dati ricevuti
TxD: dati trasmessi
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella seguente illustrazione sono raffigurati i LED di sistema sul display del pannello frontale:
Nella tabella seguente è descritto il LED di stato della linea seriale:
|
Marcatura |
Descrizione |
LED |
|
|---|---|---|---|
|
Colore |
Descrizione |
||
|
MBS COM |
Attività della porta di linea seriale |
Giallo |
Lampeggio rapido durante la ricezione o la trasmissione di frame |
