AI4LE analogico

Panoramica

Il modulo elettronico AI4LE analogico è dotato di 4 ingressi a 12 bit.

Disponibile solo per il modulo LMC058LF424.

PERICOLO

RISCHIO DI INCENDIO

oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.

oPer il cablaggio di un'uscita relè (2 A), utilizzare conduttori con sezione di almeno 0,5 mm² (AWG 20) con temperatura nominale di almeno 80 °C (176 °F).

oPer i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Caratteristiche degli ingressi

Nella tabella seguente vengono descritte le specifiche del modulo elettronico AI4LE:

Caratteristica	Ingresso tensione	Ingresso corrente
Numero di canali di ingresso	4
Intervallo ingresso	-10 - +10 Vdc	da 0 a 20 mA / da 4 a.20 mA
Impedenza d'ingresso	20 MΩ min	-
Impedenza di carico	-	400 Ω max
Durata campionamento	400 µs per tutti gli ingressi senza filtraggio 1 ms per tutti gli ingressi senza filtraggio
Tipo di ingresso	Differenziale
Modalità conversione	Registro approssimativo successivo
Filtro di ingresso	3° ordine passa basso/frequenza di taglio da 1 kHz
Tolleranza ingresso - deviazione massima a 25° C (77°F)	< 0,08% della misurazione	< 0,08% della misura
Tolleranza ingresso - variazione temperatura	0,006% / °C della misura	0,009% / °C della misura
Tolleranza di ingresso - Non linearità	< 0,025% della scala completa (20 V)	< 0,05% della scala completa (20 mA)
Risoluzione digitale	12 bit segno +	12 bit
Valore della risoluzione	2.441 mV	4.883 µA
Rifiuto modalità comune	DC	70 dB min.
Rifiuto modalità comune	50 Hz	70 dB min.
Tipo di cavo	Cavo schermato
Diafonia reiezione tra i canali	70 dB min.
Isolamento tra canali	Non isolato
Isolamento tra canali e bus	Vedere nota ¹.
Segnale in ingresso consentito	±30 Vdc max.	±50 mA max.
Protezione ingresso	Protezione da errori di cablaggio con tensione di alimentazione di 24 Vdc
Tensione modalità comune accettabile tra canali	±12 Vdc max.
Assorbimento di corrente segmento di alimentazione di I/O 24 Vdc	48 mA

¹ L'isolamento del modulo elettronico è RMS 500 Vac tra i componenti elettronici alimentati dal bus di alimentazione TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vdc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione I/O 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vcc o 60 Vcc. Ciò riduce efficacemente l'isolamento dell'intero sistema da RMS 500 Vca.

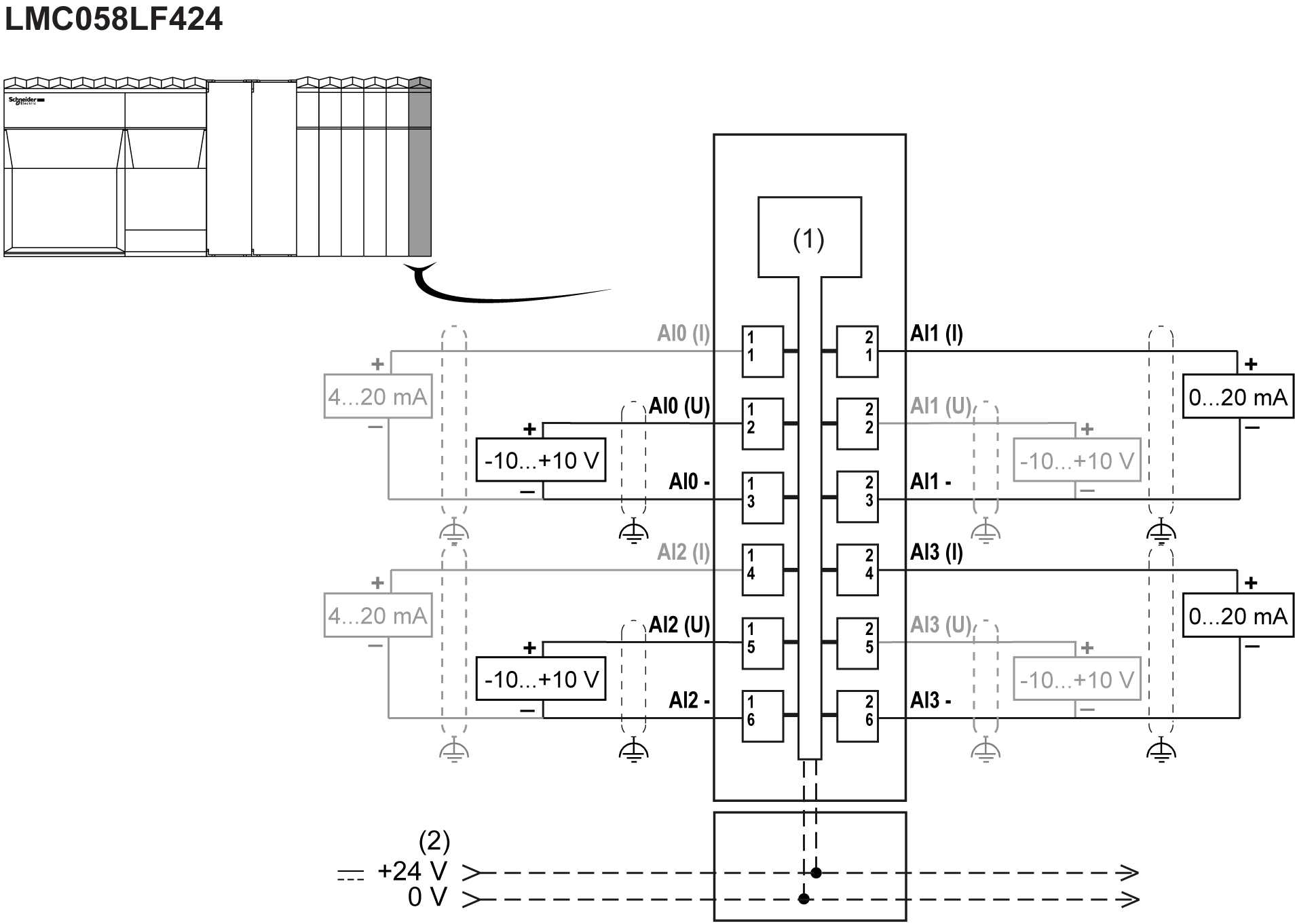

Schema di cablaggio

Nella figura seguente viene illustrato lo schema di cablaggio di AI4LE:

1 Componenti elettronici interni

2 Segmento di alimentazione I/O 24 Vcc integrato nelle basi bus

I Valore corrente

U Tensione

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

oUtilizzare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione.

oMettere a terra le schermature dei cavi per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione in un punto singolo¹.

oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

¹La messa a terra in più punti è permessa (e in alcuni casi inevitabile) se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.

Per maggiori informazioni, vedere la sezione Regole e raccomandazioni per il cablaggio del sistema TM5.

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)".

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Se il canale analogico è stato cablato fisicamente per un segnale di tensione e si configura il canale per un segnale di corrente in EcoStruxure Machine Expert, si possono causare danni al circuito analogico.

LED di stato

Nella figura seguente sono illustrati i LED del modulo AI4LE:

Nella tabella seguente vengono descritti i LED di stato di AI4LE:

LED	Colore	Stato	Descrizione del
r	Verde	Spento	Assenza di alimentazione
		Lampeggiamento singolo	Modalità reset
		Lampeggiante	Modalità preoperativa
		Acceso	Funzionamento normale
e	Rosso	Spento	OK o nessuna alimentazione
		On	Errore rilevato o stato di reset
		Lampeggiamento doppio	Errore di sistema rilevato: oSuperamento tempo di scansione oErrore di sincronizzazione rilevato
0-3	Verde	Spento	Collegamento aperto o sensore scollegato
0-3	Verde	Acceso	Il convertitore analogico/digitale è in esecuzione, il valore è disponibile
