Considerazioni sull'installazione
Per le posizioni di montaggio e le distanze minime per il montaggio dei moduli PCI è necessario rispettare le regole definite per i controller. Fare riferimento ai requisiti del sito per l'installazione del sistema.
NOTA: il modulo PCI è progettato per funzionare nello stesso campo di temperatura dei controller; è soggetto allo stesso declassamento dei valori nominali per il funzionamento in campi di temperatura elevati e alle stesse limitazioni di temperatura determinate dalle posizioni di montaggio.
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oVerificare che gli slot PCI vuoti siano provvisti degli appositi coperchietti di protezione prima di applicare tensione al controller. oNon toccare il connettore PCI esposto. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oConservare i componenti elettronici nell'imballaggio protettivo fino all'assemblaggio. oQuando si maneggiano i moduli, toccare solo l'involucro. oAdottare tutte le misure di protezione richieste per prevenire le scariche elettrostatiche. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
Nella tabella seguente sono descritti i diversi passaggi per l'installazione di moduli PCI sul controller.
|
Passo |
Azione |
|
|---|---|---|
|
1 |
Scollegare l'alimentazione da tutte le apparecchiature prima di rimuovere qualsiasi coperchio o installare un modulo PCI. |
|
|
2 |
Rimuovere il modulo PCI dall'imballaggio. |
|
|
3 |

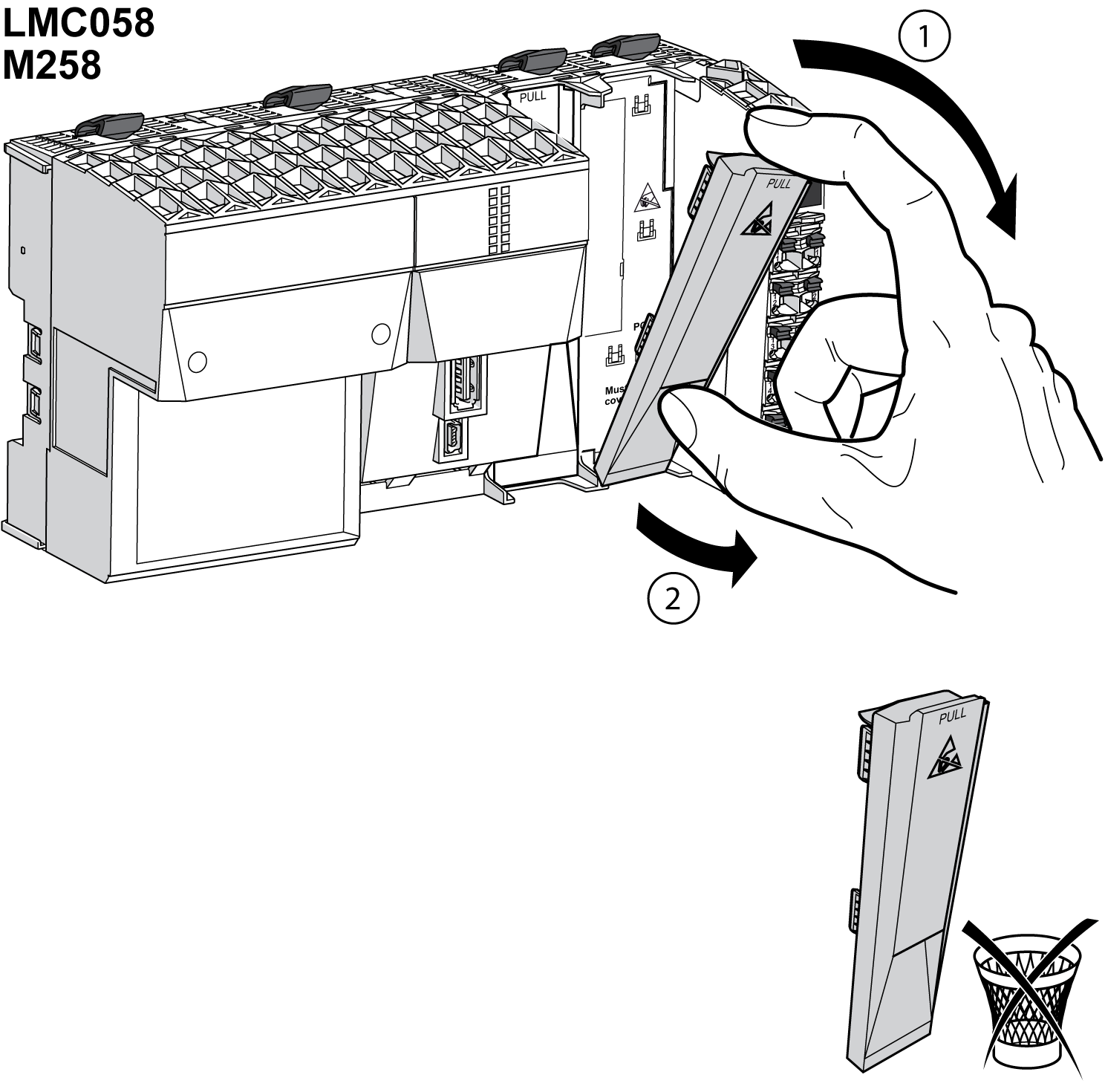

Rimuovere il coperchio dello slot sul controller. NOTA: Conservare il coperchio per riutilizzarlo in caso di disinstallazione.
|
|
|
4 |

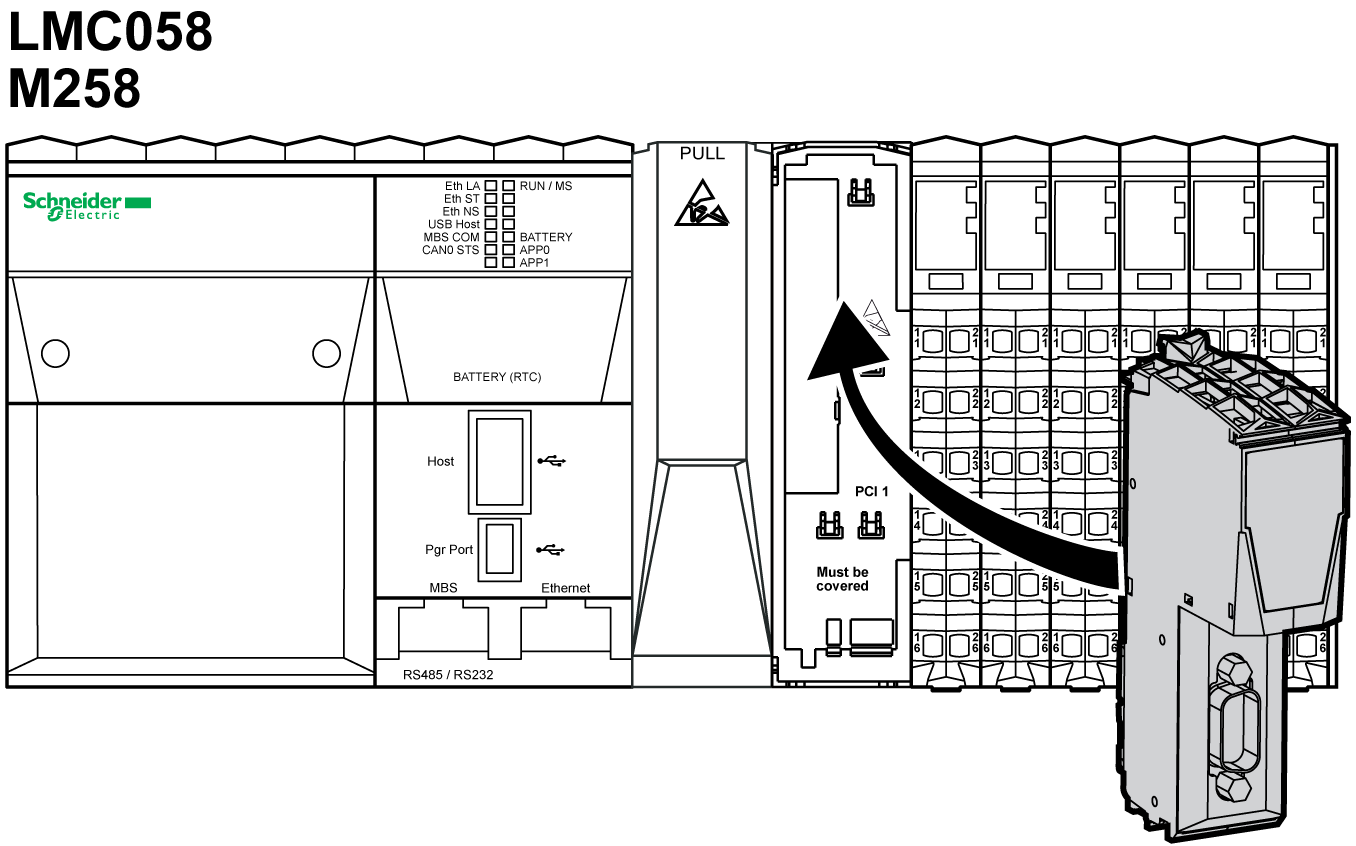

Posizionare il modulo PCI sullo slot del controller.
|
|
|
5 |

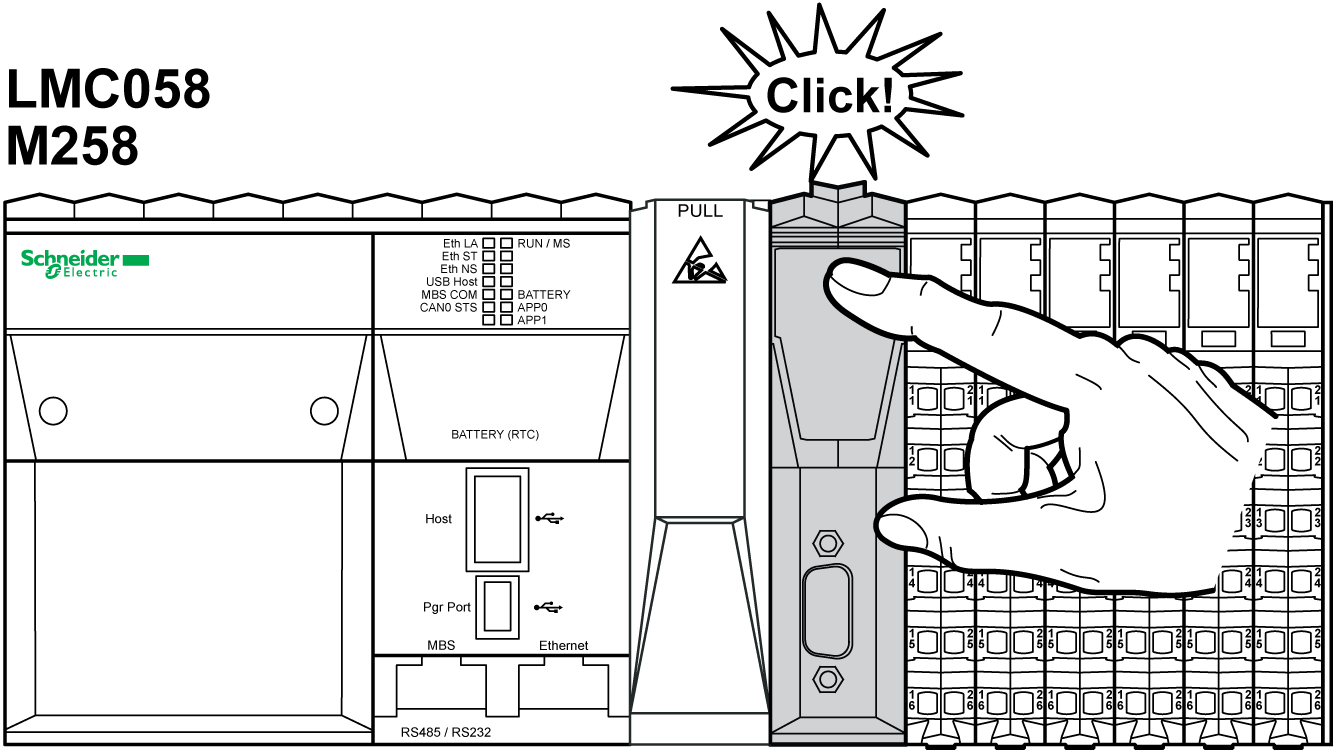

Spingere il modulo PCI nel controller finché non scatta.
|
|
Nella tabella seguente sono descritti i diversi passaggi per la disinstallazione di moduli PCI dal controller.
|
Passo |
Azione |
|---|---|
|
1 |
Scollegare l'alimentazione da tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere un modulo PCI. |
|
2 |

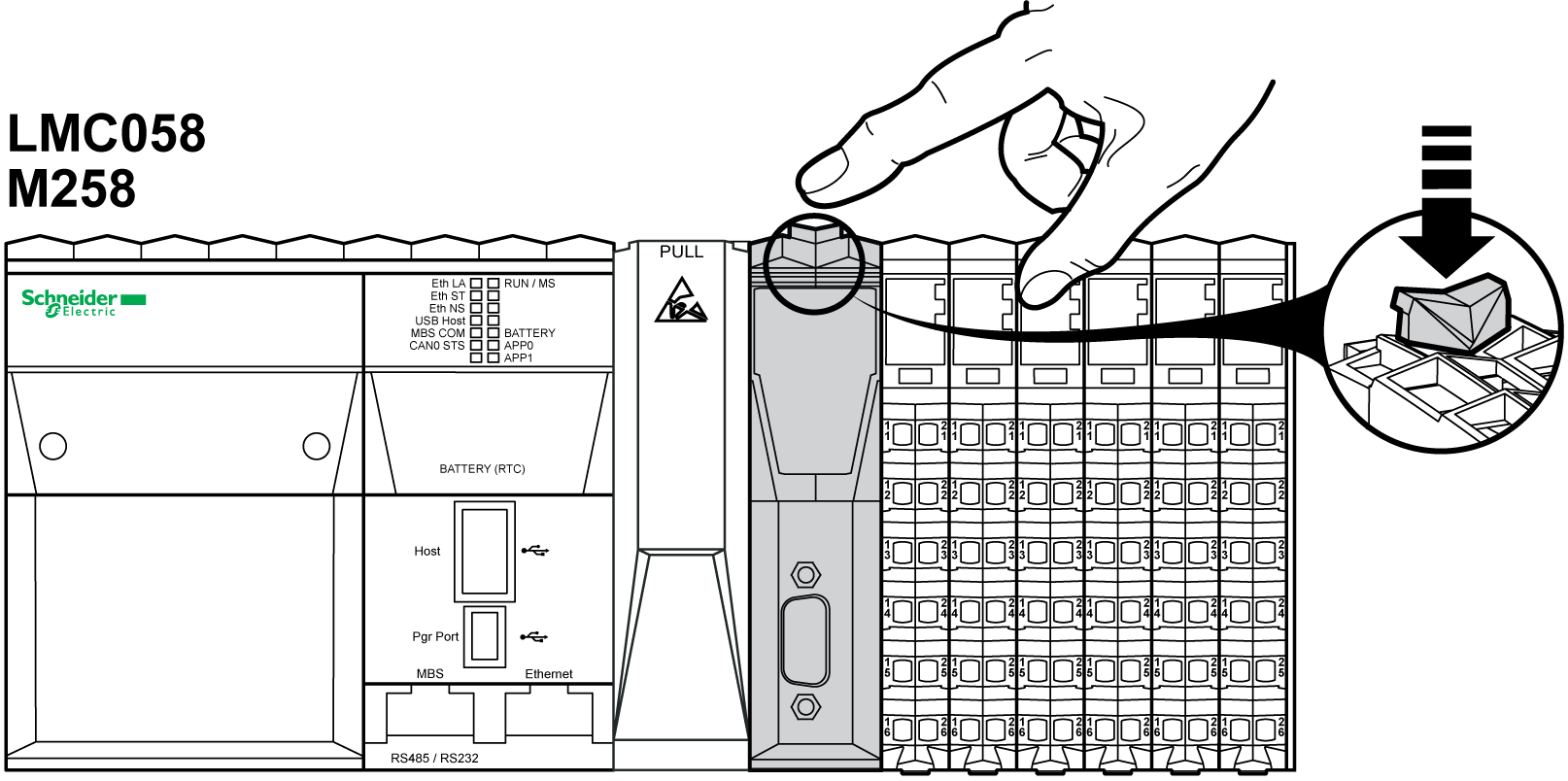

Premere la graffa di fissaggio del modulo PCI.
|
|
3 |

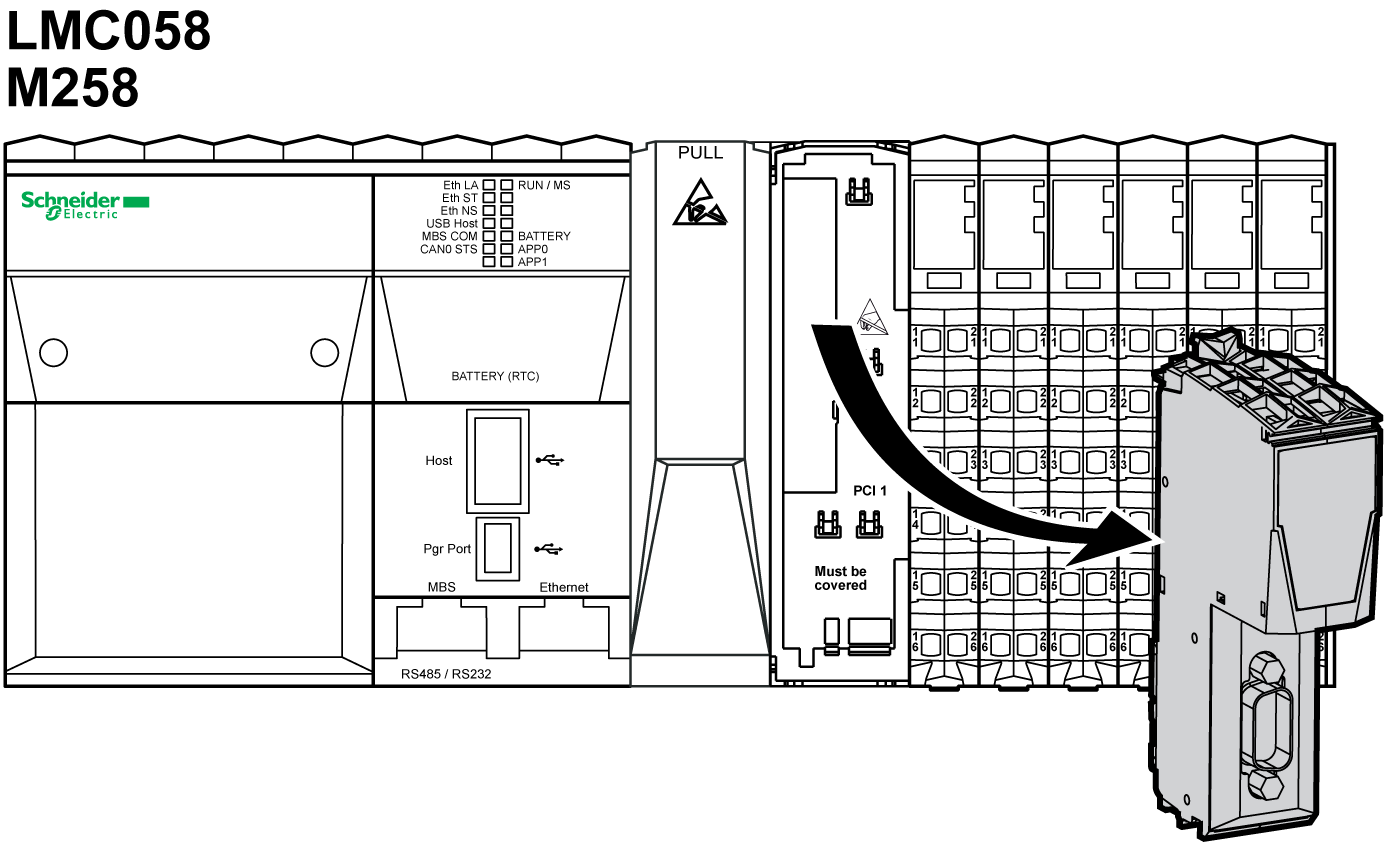

Estrarre il modulo PCI dallo slot di montaggio.
|
|
4 |

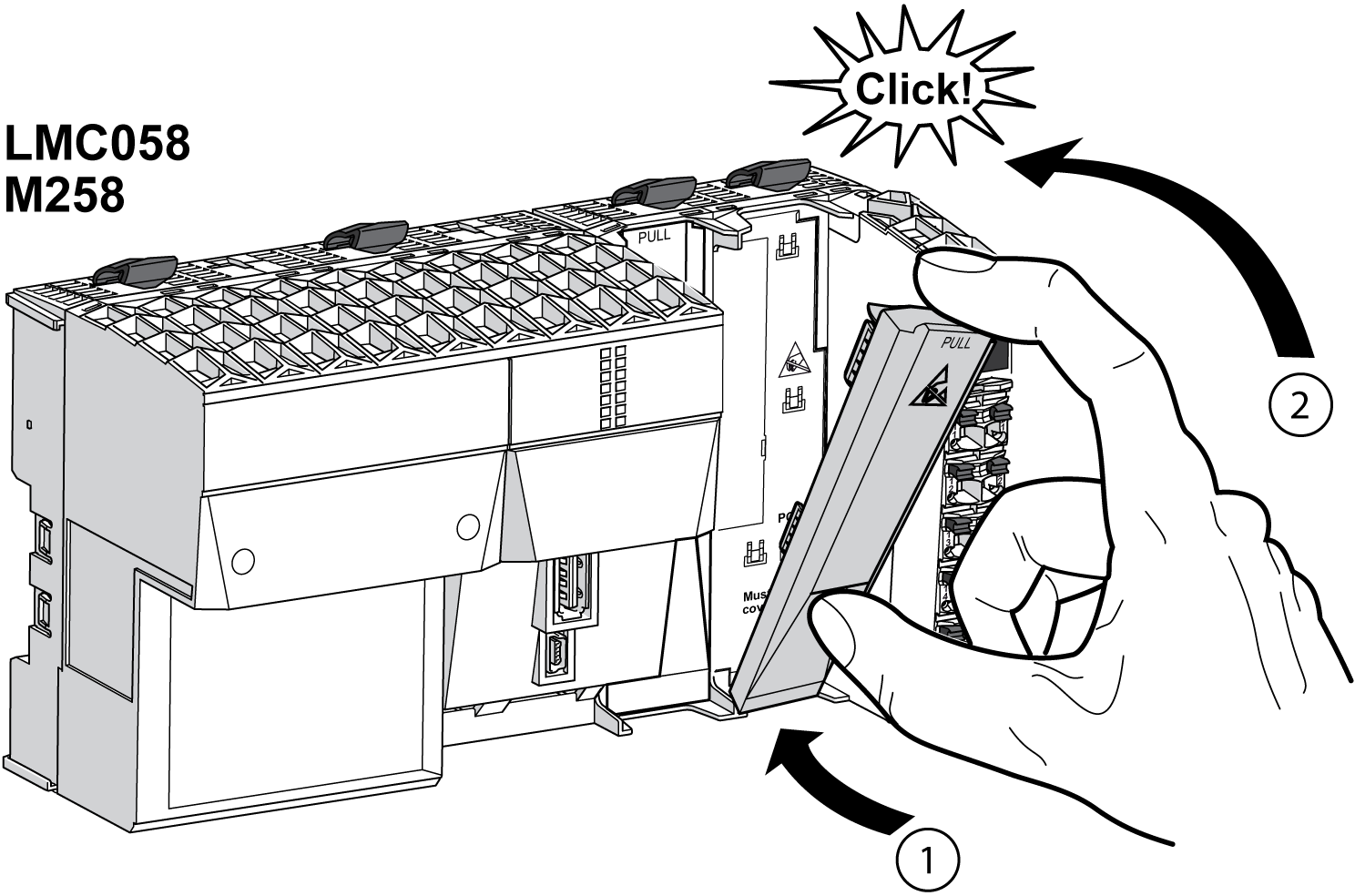

Posizionare il coperchio sullo slot del controller.
|
