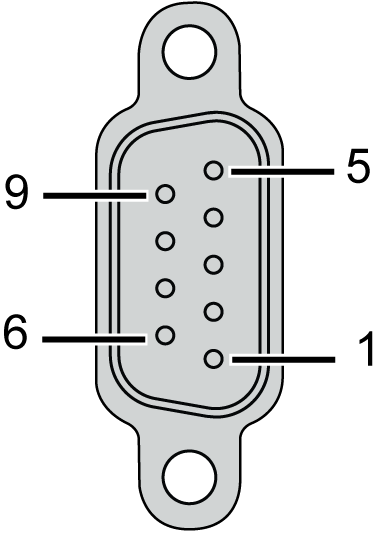

Lo schema seguente mostra l'interfaccia RS485 femmina per il TM5PCRS4:
Nella tabella seguente vengono descritti i diversi pin dell'interfaccia RS485 femmina:
|
Pin |
RS485 |
Descrizione |
|---|---|---|
|
1 |
Riservato |
- |
|
2 |
Riservato |
- |
|
3 |
D1 (A+) |
Trasmissione/ricezione dati Low |
|
4 |
Riservato |
- |
|
5 |
0 V |
Alimentazione TTL |
|
6 |
+5 V/50 mA |
Alimentazione TTL |
|
7 |
Riservato |
- |
|
8 |
D0 (B-) |
Trasmissione/ricezione dati High |
|
9 |
Riservato |
- |
