Il modulo elettronico di espansione TM5SDI2DF è un modulo elettronico d'ingresso a 24 Vdc con 2 ingressi veloci.
Per ulteriori informazioni, vedere TM5SDI2DF Modulo elettronico 2DI 24 Vdc Sink 3 fili.
Nella scheda Mapping I/O Modulo TM5 è possibile definire e denominare le variabili. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.
Fare riferimento ai seguenti paragrafi:
oMapping stato, per dettagli sulla configurazione dei bit di stato.
oMapping ingressi, per dettagli sulla configurazione dei parametri degli ingressi.
Per ulteriori descrizioni generiche, vedere la Descrizione della scheda Parametri definiti dall'utente.
Questa tabella descrive la configurazione della mappatura dei bit di stato del TM5SDI2DF:
|
Canale |
Tipo |
Descrizione |
|---|---|---|
|
ModuleOK |
BYTE |
Stato dei moduli di I/O compatti ed elettronici |
|
DcOk |
BOOL |
Campo di tensione: o0: non valido o1: valido |
|
Riservato |
BOOL |
Riservato. |
|
NetworkOk |
BOOL |
Bus TM5: o0: errore del bus o1: OK |
|
Dati I/O validi |
BOOL |
Validità dei dati: o0: valido o1: non valido |
|
Riservato |
BOOL |
Riservato |
|
Riservato |
BOOL |
Riservato |
|
Riservato |
BOOL |
Riservato |
|
Riservato |
BOOL |
Riservato |
Questa tabella descrive la configurazione della mappatura degli ingressi del TM5SDI2DF:
|
Canale |
Tipo |
Descrizione |
|
|---|---|---|---|
|
Ingressi digitali |
DigitalInput 0-1 |
BYTE |
Stato di tutti gli ingressi |
|
DigitalInputs00 |
BOOL |
Stato dell'ingresso 0 |
|
|
DigitalInputs01 |
BOOL |
Stato dell'ingresso 1 |
|
|
Counter00 |
UINT |
Contatore eventi o misura del gate |
|
|
Counter01 |
UINT |
Contatore eventi o misura del gate |
|
Per ulteriori descrizioni generiche, vedere Descrizione della scheda Mapping I/O.
Scheda Parametri definiti dall'utente
Questa tabella descrive la configurazione dei parametri definiti dall'utente del TM5SDI2DF:
|
Nome |
Valore |
Valore predefinito |
Descrizione |
|---|---|---|---|
|
InputFilter |
0...127 |
10 |
Specifica il tempo di filtro di tutti gli ingressi digitali, regolabile in incrementi di 100 µs. |
Con il modulo elettronico TM5SDI2DF è possibile utilizzare 2 modalità di conteggio:
oOperazione di conteggio eventi - consiste nel trasferire lo stato del contatore, registrato con un offset fisso rispetto al ciclo del bus, nello stesso ciclo.
NOTA: I fronti di salita vengono registrati nell'ingresso del contatore.
oMisura del gate: consiste nell'utilizzare una frequenza interna per registrare il tempo necessario per raggiungere l'ingresso del gate.

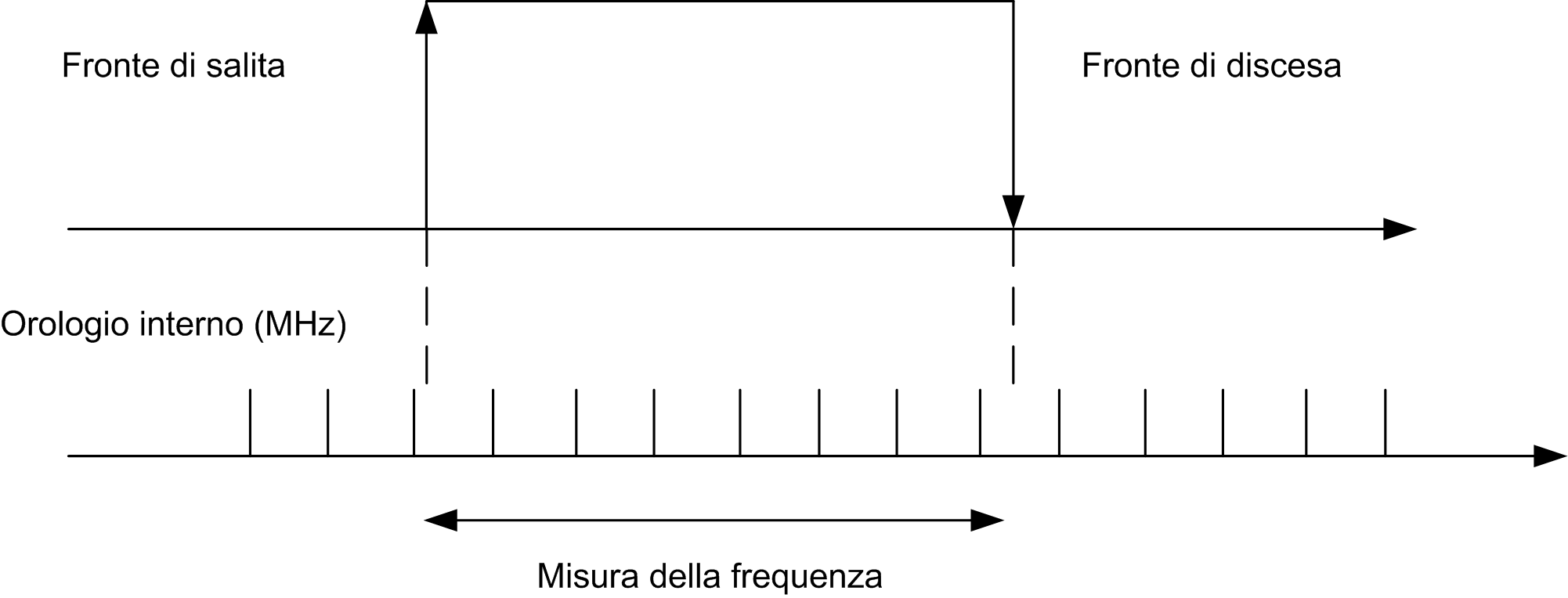

La seguente figura descrive il principio di misura del gate
:
Il valore TM5SDI2DF è definito dalla seguente equazione:
Dove:
SP = dimensione dell'impulso da misurare.
VT = Valore di TM5SDI2DF.
CF = Frequenza di clock.
Ad esempio: per una frequenza di conteggio a 3 Mhz e una dimensione dell'impulso da misurare = 15 ms, il valore di TM5SDI2DF è vicino a 45000.
NOTA:
oPer la misura del gate è possibile utilizzare solo uno dei canali del contatore alla volta.
oIl tempo tra i fronti di salita e di discesa dell'ingresso gate è registrato mediante una frequenza interna. Viene verificato il risultato per rilevare un eventuale overflow (FFFF hex).
oIl tempo di ripristino tra le misurazione deve essere > 100 µs.
oIl risultato della misurazione viene trasferito con il fronte di discesa alla memoria dei risultati.
La seguente tabella indica la dimensione massima dell'impulso da misurare in funzione del parametro di Frequenza di conteggio:
|
Dimensione massima dell'impulso |
Frequenza di clock |
|---|---|
|
13,653125 ms |
48 MHz |
|
27.30625 ms |
24 MHz |
|
54.6125 ms |
12 MHz |
|
109,225 ms |
6 MHz |
|
218.45 ms |
3 MHz |
|
436.9 ms |
1.5 MHz |
|
873.8 ms |
0.75 MHz |
|
1747.6 ms |
0.375 MHz |
|
3542.432432 ms |
0.185 MHz |
Ad esempio: per una frequenza di conteggio a 48 MHz, la dimensione massima dell'impulso da misurare è = 13 ms.
Ingresso latch della funzione aggiuntiva
Utilizzando questa funzione, i fronti positivi del segnale di ingresso possono essere latched con una risoluzione di 200 µs. Con la funzione "Conferma - blocco ingressi", il blocco ingressi viene reimpostato o impedito.
Funziona allo stesso modo di un Flip-Flop RS con reset dominante:
|
R: Status03 |
S: Status02 |
Q |
Stato |
|---|---|---|---|
|
0 |
0 |
x |
Non modificare |
|
0 |
1 |
1 |
Set |
|
1 |
0 |
0 |
Reset |
|
1 |
1 |
0 |
Reset |
