Nella tabella seguente vengono descritte le caratteristiche principali del blocco TM7BDM8B:
|
Caratteristiche principali |
|
|---|---|
|
Numero di canali di ingresso/uscita |
8 |
|
Tipo di ingresso |
Tipo 1 |
|
Tipo di segnale di ingresso |
Sink |
|
Tipo di uscita |
Transistor, 0,5 A max. |
|
Tipo segnale uscita |
Sorgente |
|
Tipo di connessione del sensore e dell'attuatore |
M8, tipo di connettore femmina |

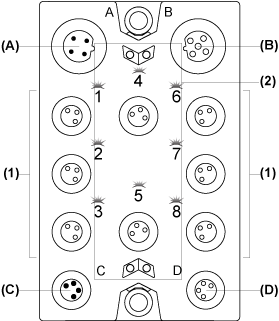

Nella figura seguente viene illustrato il blocco TM7BDM8B:
(A) Connettore IN bus TM7
(B) Connettore OUT bus TM7
(C) Connettore IN alimentazione 24 Vdc
(D) Connettore OUT alimentazione 24 Vdc
(1) Connettori d'ngresso/uscita
(2) LED di stato
Connettore e assegnazione dei canali
La seguente tabella indica le assegnazioni dei canali e del connettore del blocco TM7BDM8B. Per ulteriori informazioni fare riferimento a scheda Configurazione I/O:
|
Connettori di I/O |
LED di stato degli I/O |
Tipi di canali |
Canali |
|---|---|---|---|
|
1 |
1 |
Ingresso/Uscita |
I0/Q0 |
|
2 |
2 |
Ingresso/Uscita |
I1/Q1 |
|
3 |
3 |
Ingresso/Uscita |
I2/Q2 |
|
4 |
4 |
Ingresso/Uscita |
I3/Q3 |
|
5 |
5 |
Ingresso/Uscita |
I4/Q4 |
|
6 |
6 |
Ingresso/Uscita |
I5/Q5 |
|
7 |
7 |
Ingresso/Uscita |
I6/Q6 |
|
8 |
8 |
Ingresso/Uscita |
I7/Q7 |

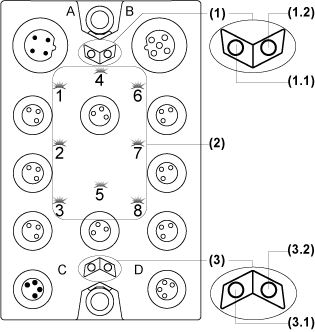

La seguente figura mostra i LED di stato del blocco TM7BDM8B:
1 I LED di stato del bus TM7 sono due: 1,1 (verde) e 1,2 (rosso)
2 I LED dei canali sono otto: da 1 a 8 (arancione)
3 I LED di stato del blocco d'ingresso sono due: 3.1 (verde) e 3.2 (rosso)
La seguente tabella indica i LED di stato del bus TM7 del blocco TM7BDM8B:
|
LED di stato del bus TM7 |
Descrizione |
|
|---|---|---|
|
LED 1,1 |
LED 1.2 |
|
|
OFF |
OFF |
Alimentazione assente sul bus TM7 |
|
ON |
ON |
Bus TM7 in stato preoperativo: oalimentazione presente sul bus TM7 e oblocco non inizializzato |
|
ON |
OFF |
Bus TM7 in stato operativo |
|
OFF |
ON |
Rilevato errore sul bus TM7 |
La seguente tabella indica i LED di stato degli I/O del blocco TM7BDM8B:
|
LED dei canali |
Stato |
Descrizione |
|---|---|---|
|
da 1 a 8 |
OFF |
Ingresso/uscita corrispondente disattivata |
|
da 1 a 8 |
ON |
Ingresso/uscita corrispondente attivata |
La seguente tabella indica i LED di stato del blocco di I/O del blocco TM7BDM8B:
|
LED di stato del blocco |
Stato |
Descrizione |
|---|---|---|
|
3.1 |
OFF |
Alimentazione assente |
|
Lampeggio singolo |
Stato di azzeramento |
|
|
Lampeggiante |
Stato preoperativo |
|
|
ON |
Stato operativo |
|
|
3.2 |
OFF |
OK o alimentazione assente |
|
Lampeggio singolo |
Rilevato errore per un canale di I/O: DO: sovracorrente o cortocircuito |
|
|
Lampeggio doppio |
Il valore di alimentazione non rientra in un campo di tensione valido |
|
|
ON |
Errore rilevato o stato di reset |
