Istruzioni per l'installazione
Il Sistema TM7 può essere montato:
outilizzando un telaio in alluminio con due dadi cuneiformi e viti M4
outilizzando una guida DIN con piastra di montaggio TM7ACMP
odirettamente sulla macchina.
NOTA: Il montaggio su una guida DIN con la piastra di montaggio TM7ACMP è possibile solo con blocchi di dimensioni 1 (i più piccoli).
NOTA: I componenti Sistema TM7 devono essere sempre montati su un backplane conduttivo.
Blocco TM7 su un telaio in alluminio
I blocchi possono essere montati su un telaio in alluminio con due dadi cuneiformi e viti M4:
NOTA: La coppia massima per il serraggio delle viti M4 è di 0,6 N.m (5.3 lbf-in).
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
oAccertarsi che il blocco sia fissato saldamente sulla superficie di montaggio. oNon serrare le viti oltre la coppia massima specificata. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
È possibile montare i blocchi di dimensioni 1 su una guida DIN con la piastra di montaggio TM7ACMP. Per garantire la compatibilità elettromagnetica (EMC), una guida metallica DIN deve essere fissata su una superficie di montaggio metallica piatta o montata su un rack EIA (Electronic Industries Alliance) o in un cabinet NEMA (National Electrical Manufacturers Association). In ogni caso la superficie di montaggio deve essere adeguatamente messa a terra.

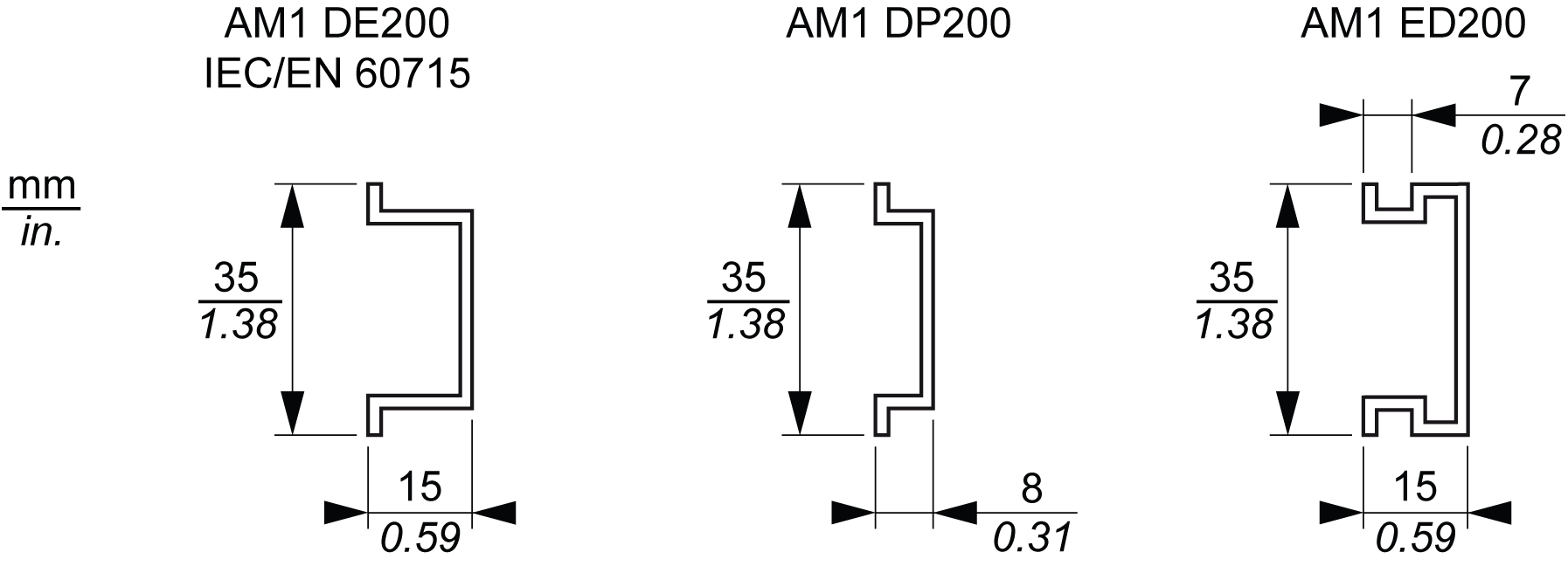

Una guida DIN appropriata può essere ordinata a Schneider Electric:
NOTA: Solo i blocchi di dimensioni 1 (i più piccoli) possono essere installati su una guida DIN con la piastra di montaggio.
La procedura seguente fornisce istruzioni dettagliate per assemblare e installare un blocco su una guida DIN:
|
Passo |
Azione |
|
|---|---|---|
|
1 |
Avvitare il blocco alla piastra di montaggio. Le viti richieste sono fornite con la piastra di montaggio. NOTA: La coppia massima per il serraggio delle viti richieste è di 0,6 Nm (5.3 lbf-in). |
|
|
2 |
Posizionare le linguette sporgenti superiori della piastra di montaggio sul lato superiore della guida DIN (1). Ruotare il blocco sulla guida DIN finché non scatta in posizione (2). |
|
|
3 |
Il blocco è installato correttamente sulla guida DIN |
|
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
oAccertarsi che il blocco sia fissato saldamente sulla superficie di montaggio. oNon serrare le viti oltre la coppia massima specificata. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
Per maggiori informazioni sul montaggio della guida DIN fare riferimento a Installazione della sezione TM5 su guida DIN.
Installazione del blocco TM7 direttamente sulla macchina

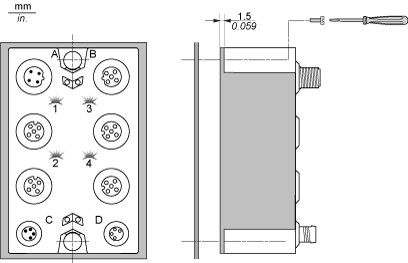

Il blocco TM7 può essere montato su qualsiasi superficie di macchina di metallo nudo, a condizione che tale superficie sia adeguatamente messa a terra. Per montare il blocco direttamente sulla macchina, fare riferimento alla figura seguente che mostra il modello di foratura dei blocchi:
(1) Blocco dimensione 1
(2) Blocco dimensione 2
Per definire la lunghezza delle viti è opportuno tenere in considerazione lo spessore della piastra di base.
NOTA: La coppia massima per il serraggio delle viti M4 è di 0,6 Nm (5.3 lbf-in).
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
oAccertarsi che il blocco sia fissato saldamente sulla superficie di montaggio. oNon serrare le viti oltre la coppia massima specificata. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
Il connettore dei cavi TM7 è montato manualmente e quindi serrato a una forza definita con l'ausilio della chiave tarata:
|
Dimensioni dei connettori |
Coppia |
|---|---|
|
M8 |
0,2 Nm (1.8 lbf-in) |
|
M12 |
0,4 Nm (3.5 lbf-in) |
|
|
|
NON CONFORMITÀ IP67 |
|
oDotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento. oNon collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Installazione dei tappi ermetici
I connettori aperti non utilizzati per il collegamento di cavi vengono chiusi con tappi ermetici adeguati:
|
Dimensioni dei connettori |
Coppia |
|---|---|
|
M8 |
0,2 Nm (1.8 lbf-in) |
|
M12 |
0,4 Nm (3.5 lbf-in) |
|
|
|
NON CONFORMITÀ IP67 |
|
oDotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento. oNon collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

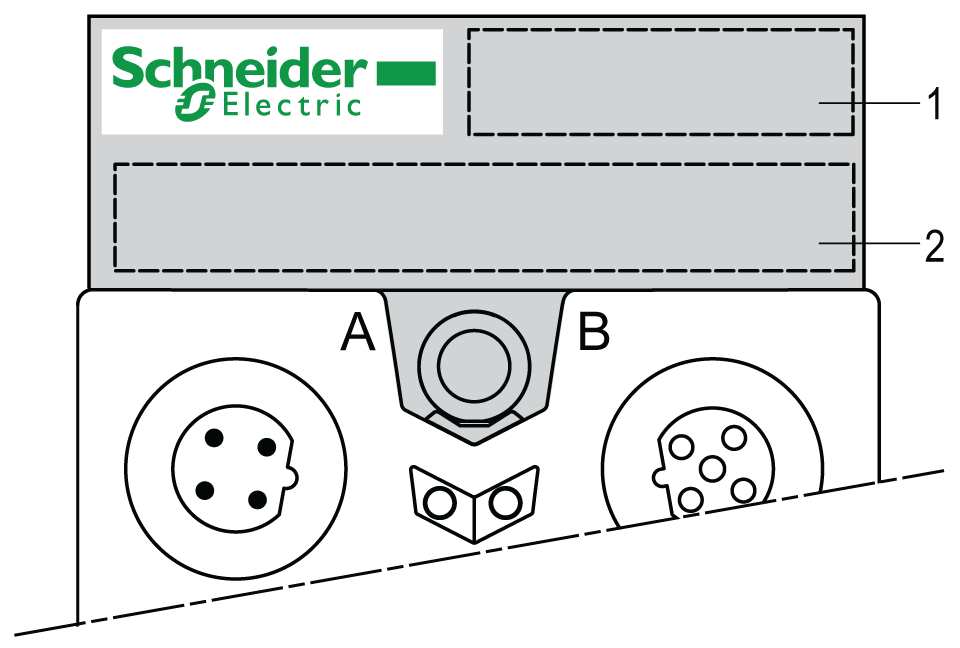

Il supporto dell'etichetta del blocco e l'etichetta stessa vengono inseriti nell'apertura appropriata situata nella parte superiore (vedere figura) o inferiore del blocco:
1 Codice prodotto del blocco
2 Area per il cliente
