Miglior prassi per il cablaggio
Questa sezione descrive le linee guida per il cablaggio e la relativa miglior prassi da rispettare quando si utilizza il sistema M241 Logic Controller.
|
|
|
RISCHIO DI SHOCK ELETTRICO, ESPLOSIONE O SCARICA ELETTRICA |
|
oMettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura. oPer verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato. oPrima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra. oUtilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
PERDITA DI CONTROLLO |
|
oIl progettista degli schemi di controllo deve prendere in considerazione le potenziali modalità di errore dei vari percorsi di controllo e, per alcune funzioni di controllo particolarmente critiche, deve fornire i mezzi per raggiungere uno stato di sicurezza durante e dopo un errore di percorso. Esempi di funzioni di controllo critiche sono ad esempio l'arresto di emergenza e gli stop di fine corsa, l'interruzione dell'alimentazione e il riavvio. oPer le funzioni di controllo critiche occorre prevedere sequenze di controllo separate o ridondanti. oLe sequenze di controllo del sistema possono includere link di comunicazione. È necessario tenere presente le possibili implicazioni di ritardi di trasmissione imprevisti o di errori del collegamento. oOsservare tutte le norme per la prevenzione degli incidenti e le normative di sicurezza locali.1 oPrima della messa in servizio dell'apparecchiatura, controllare singolarmente e integralmente il funzionamento di ciascun controller. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1 Per ulteriori informazioni, fare riferimento a NEMA ICS 1.1 (ultima edizione), "Safety Guidelines for the Application, Installation, and Maintenance of Solid State Control" e a NEMA ICS 7.1 (ultima edizione), "Safety Standards for Construction and Guide for Selection, Installation, and Operation of Adjustable-Speed Drive Systems" o alla pubblicazione equivalente valida nel proprio paese.
Per il cablaggio del sistema M241 Logic Controller è necessario applicare le seguenti regole:
oI cavi di I/O e di comunicazione devono essere tenuti separati dai cavi di potenza. Instradare questi 2 tipi di cablaggi in canaline separate.
oVerificare che le condizioni operative e ambientali rientrino nei valori delle specifiche.
oUtilizzare fili di dimensioni corrette per soddisfare i requisiti di tensione e corrente.
oUsare conduttori in rame (requisito).
oUtilizzare cavi a coppia intrecciata schermati per gli I/O analogici e/o gli I/O veloci.
oUsare cavi schermati a coppia intrecciata per le reti e per il bus di campo.
Per tutti i collegamenti di comunicazione e i collegamenti di ingressi e uscite analogici e ad alta velocità, usare cavi schermati e dotati di messa a terra di protezione adeguata. Se per questo tipo di collegamenti non vengono utilizzati cavi schermati, le interferenze elettromagnetiche possono compromettere i segnali. Il degrado dei segnali può provocare il funzionamento anomalo del controller o dei moduli ad esso collegati.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUsare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione. oEseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
Per maggiori dettagli, fare riferimento a Messa a terra di cavi schermati.
NOTA: Le temperature superficiali possono superare i 60 °C (140 °F). Per garantire la conformità con gli standard IEC 61010, instradare il cablaggio (cavi collegati all'alimentazione principale) separatamente e separato dal cablaggio secondario (cablaggio a tensione extra bassa proveniente dalle sorgenti di alimentazione presenti). Se questo non è possibile, è necessario un doppio isolamento, come guarnizioni o rivestimenti.
Regole per la morsettiera a molla rimovibile

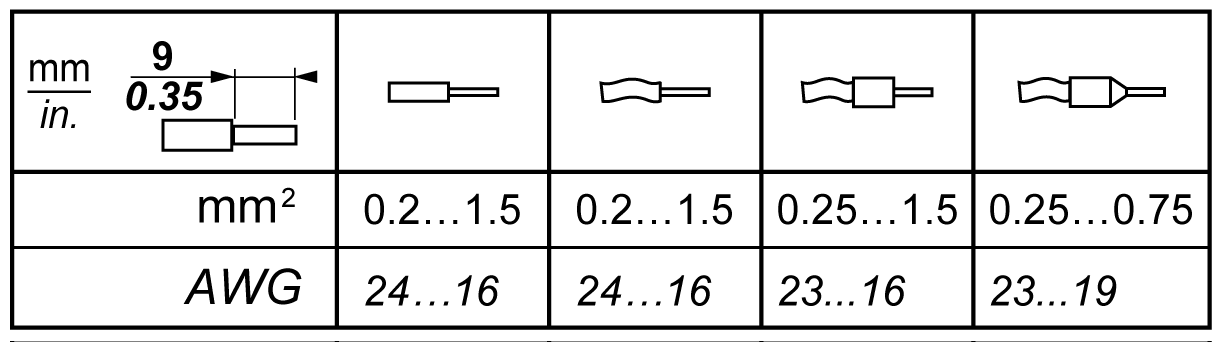

La seguente tabella indica i tipi di cavi e le dimensioni dei conduttori per una morsettiera rimovibile a molla con passo 3,81 mm (0.15 in.) .
È obbligatorio l'uso di conduttori di rame.
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni dei cavi adeguate per la capacità di corrente dei canali I/O e per la rete principale di alimentazione. oPer il cablaggio delle uscite relè (2 A), usare conduttori di sezione minima di 0,5 mm2 (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F). oPer i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F). |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
I connettori a molla della morsettiera sono concepiti per un solo filo o un solo capocorda. Se si inseriscono due fili nello stesso connettore, utilizzare un capocorda doppio per evitare che i fili si allentino.
|
|
|
SCOSSA ELETTRICA DOVUTA A FILI ALLENTATI |
|
Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera). |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
