ATV340S 中的参考限制参数和斜坡参数

概述

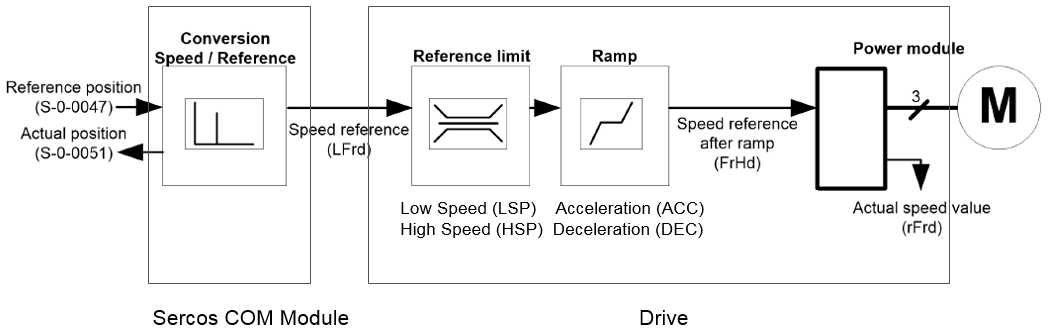

下图显示了 ATV340S 中的功能流程：

参考限制参数低速 (LSP) 和高速 (HSP) 的值的单位是 1/s。

 LSP 必须设置为 0。HSP 必须设置为最大值。

注意： 根据机器的机械限制，使用 SoMove 软件的图形键盘，来设置驱动器中的斜坡参数。（有关更多信息，请参阅 ATV340S 变频器安装手册，有关如何使用 SoMove 的更多信息，请参阅 Schneider Electric SoMove website。）

驱动器中加速度 (ACC) 和减速度 (DEC) 的斜坡参数值的单位为 s。

ACC 必须设置为 0。DEC 必须设置为轴的机械限值。

快速停止斜坡通过使用驱动器参数 DCF 的除法来得到。必须使用 PD_PacDriveLib 库将斜坡除法器 DCF 设置为 1（有关更多信息，请参阅 PD_PacDriveLib 库指南）。
