使用机箱安装时，您需要根据 显示器 的型号在安装面板中切割正确大小的开口。
安装垫需要达到 显示器 的保护等级（IP66 或 4X 型室内）。
注意： P66 不是 UL 认证的一部分。
|
|
|
密封丢失 |
|
o在安装或重新安装前，应检查安装垫，同时还应根据工作环境的要求，定期检查。 o如果检查期间发现明显的划痕、撕裂、灰尘或过度磨损，应更换安装垫。 o不得在非必要情况下拉伸安装垫，且不得让安装垫接触框架的拐角或边缘。 o确保安装垫完全安置在安装槽中。 o将 Magelis Industrial PC 安装垫平坦且无划痕凹痕的面板中。 o以 0.5 Nm（4.5 磅英寸）的扭矩拧紧安装紧固件。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
为了方便地安装 显示器，应使用安装垫和安装紧固件。其中，面板安装过程可由一个人完成。
注意： 安装时，建议安装面板的厚度在 2 毫米（0.079 英寸）以上。
|
|
|
过转矩和硬件松动 |
|
o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。 o紧固或拆除螺钉时，确保它们不会掉落到 Magelis Industrial PC 机壳中。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
|
步骤 |
操作 |
|---|---|
|
1 |
切断所有电源，确认电源的电力供应断开。 |
|
2 |
确认安装垫正确安装到 显示器。 注意： 检查安装垫时，避免接触 显示器 框架的尖锐边缘，然后将安装垫完全插入到凹槽中。 |
|
3 |

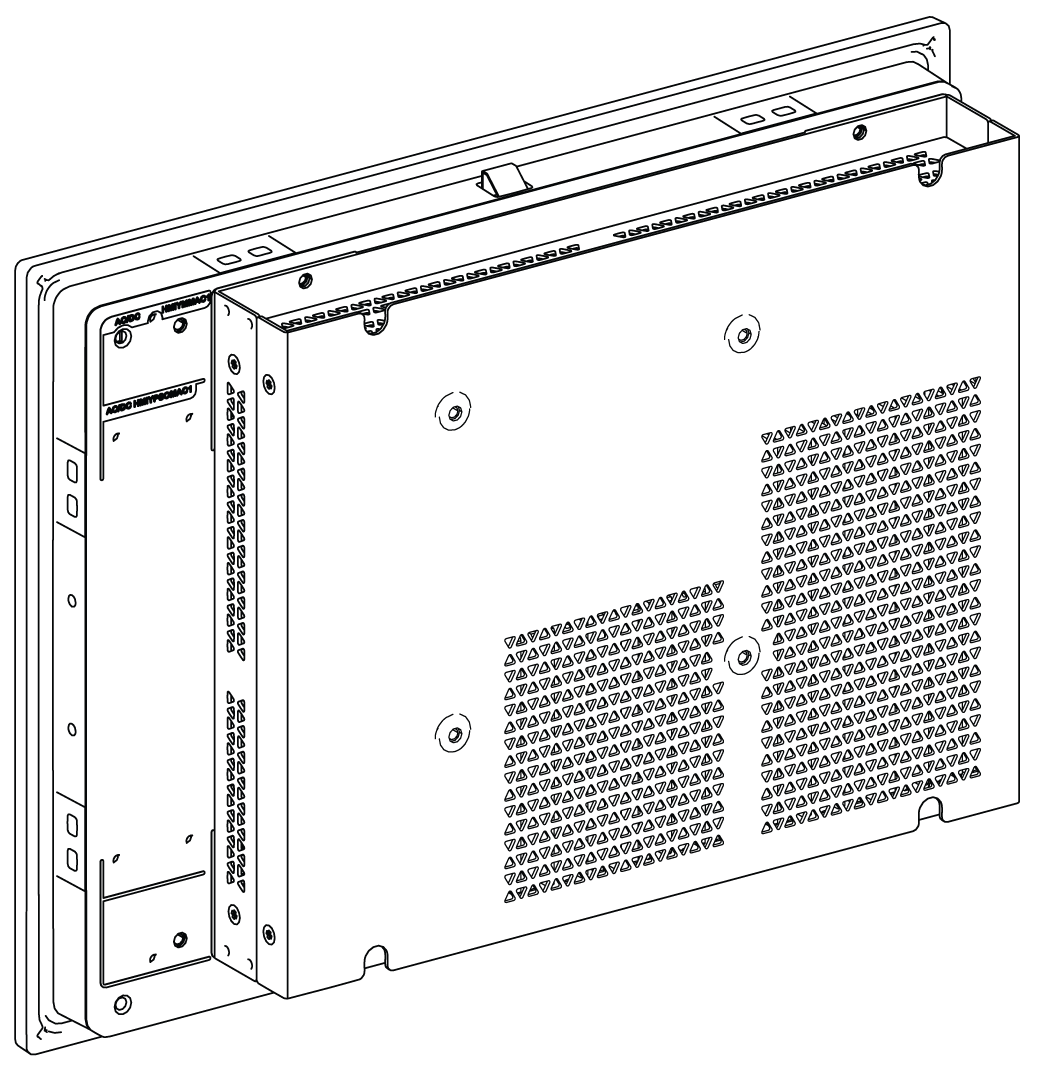

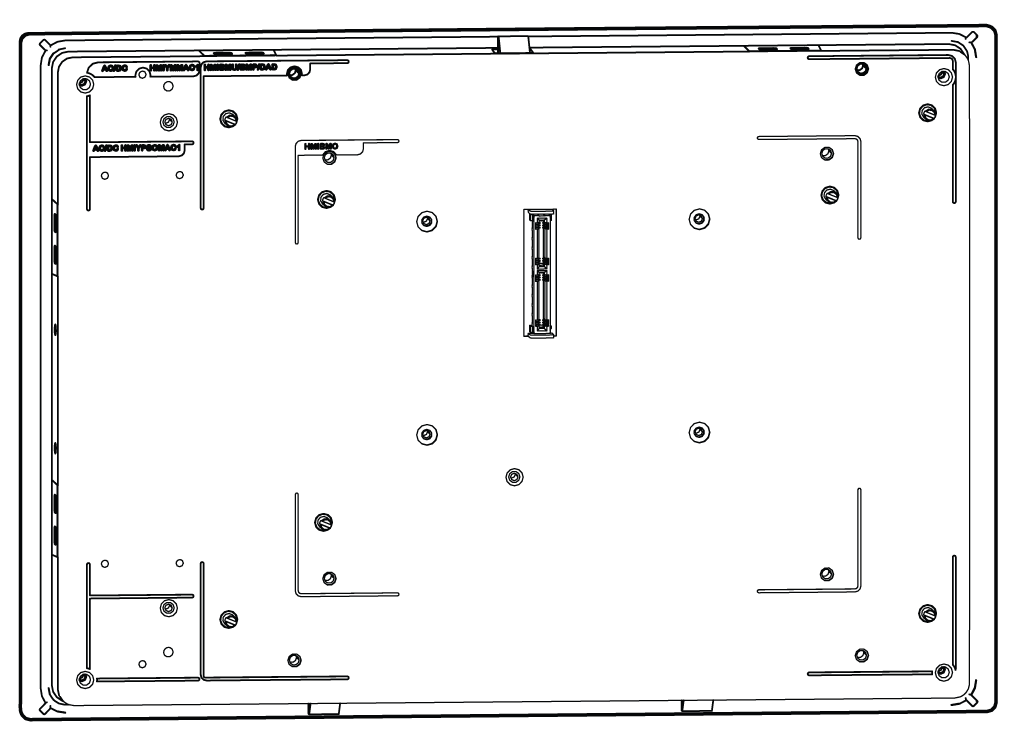

使用四颗螺钉将显示器适配器固定到显示器 的背面：
|
|
4 |

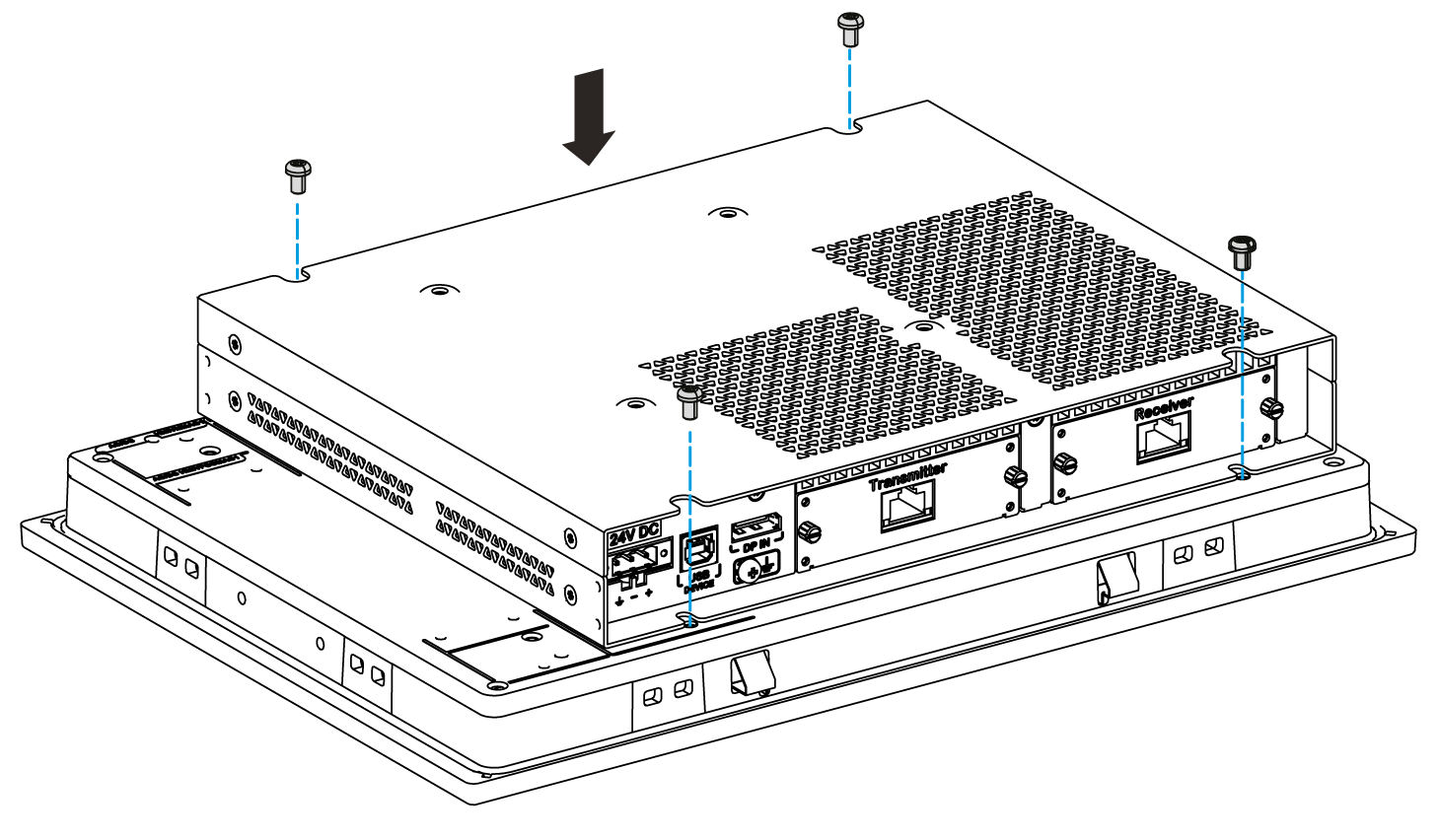

使用四颗 M4 螺钉（6 mm（0.24 英寸））将显示器适配器固定到 显示器 的背面：
|
|
5 |
将 显示器 安装在面板开口中，具体请参见显示器的安装。
|
|
6 |
显示器 的倾斜角不得大于安装方向要求允许的角度。 |

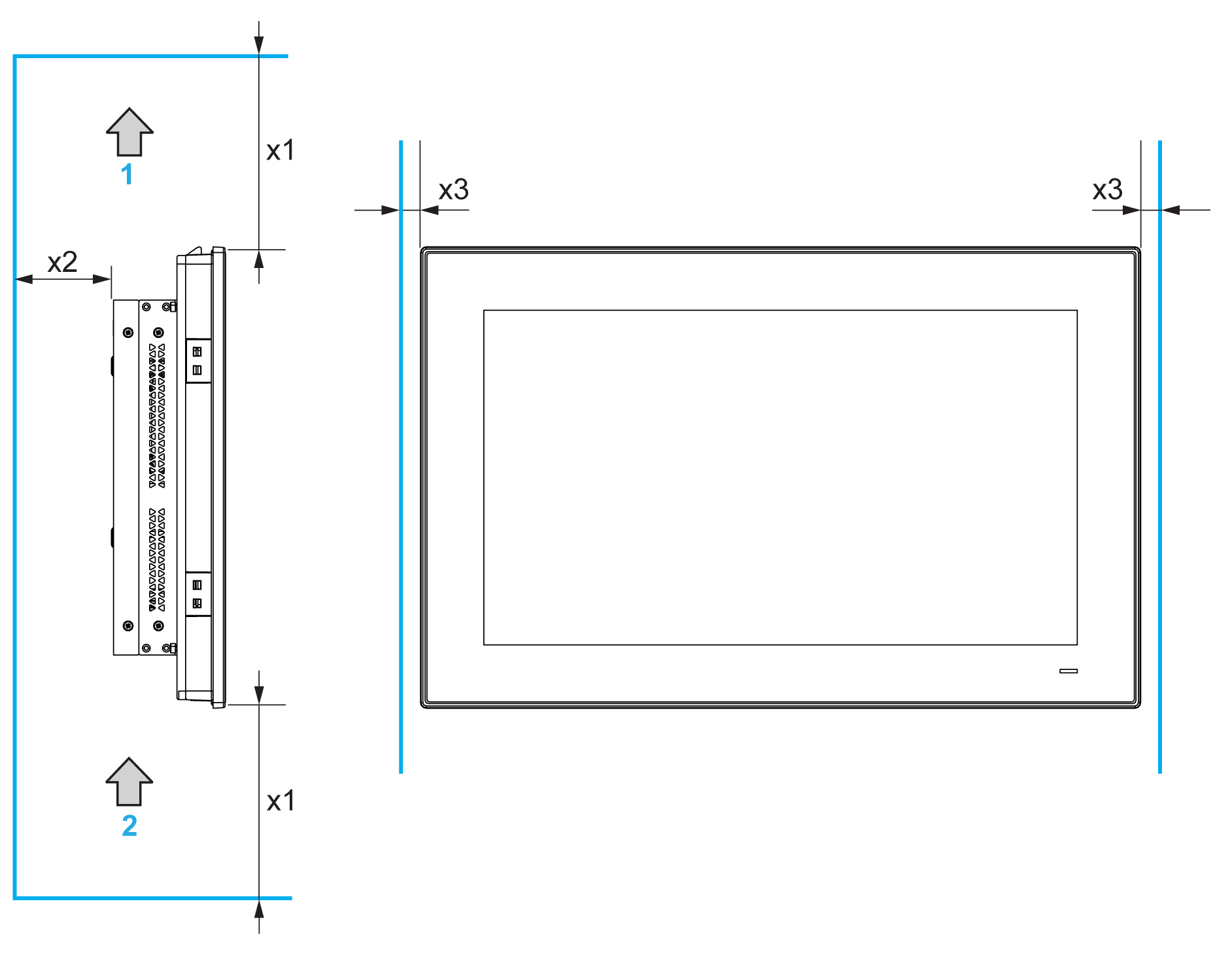

为了提供足够的空气流通，安装显示器适配器时，设备上面、下面和侧面的间距如下：
1 出气
2 进气
x1 > 100 mm（3.93 英寸）
x2 > 50 mm（1.96 英寸）
x3 > 15 mm（0.59 英寸）

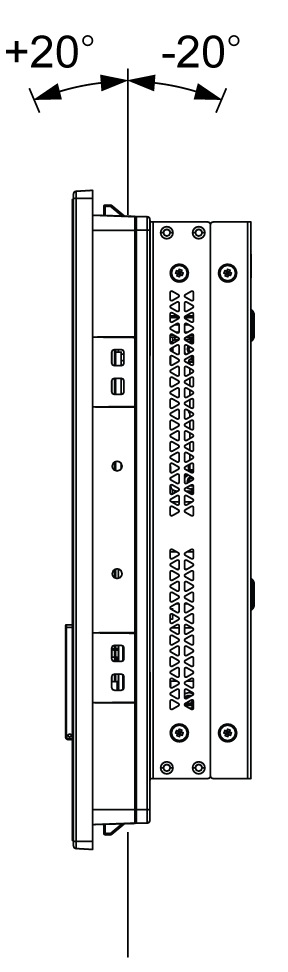

下图显示了带显示器适配器的显示器 允许的安装方向：
|
|
|
过转矩和硬件松动 |
|
o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。 o紧固或拆除螺钉时，确保它们不会掉落到 Magelis Industrial PC 机壳中。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
|
步骤 |
操作 |
|---|---|
|
1 |

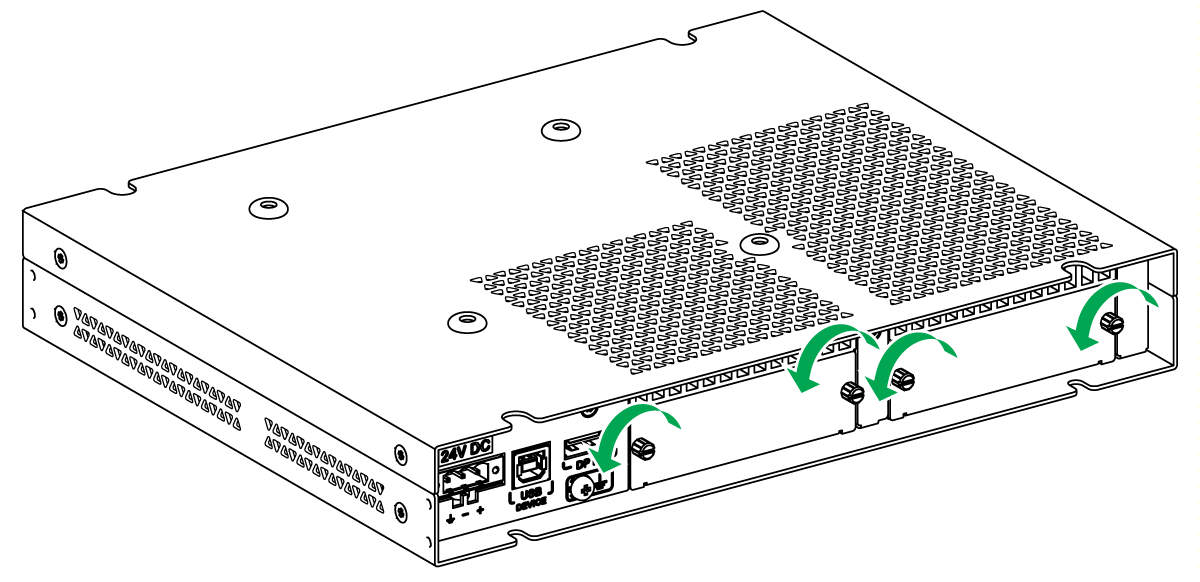

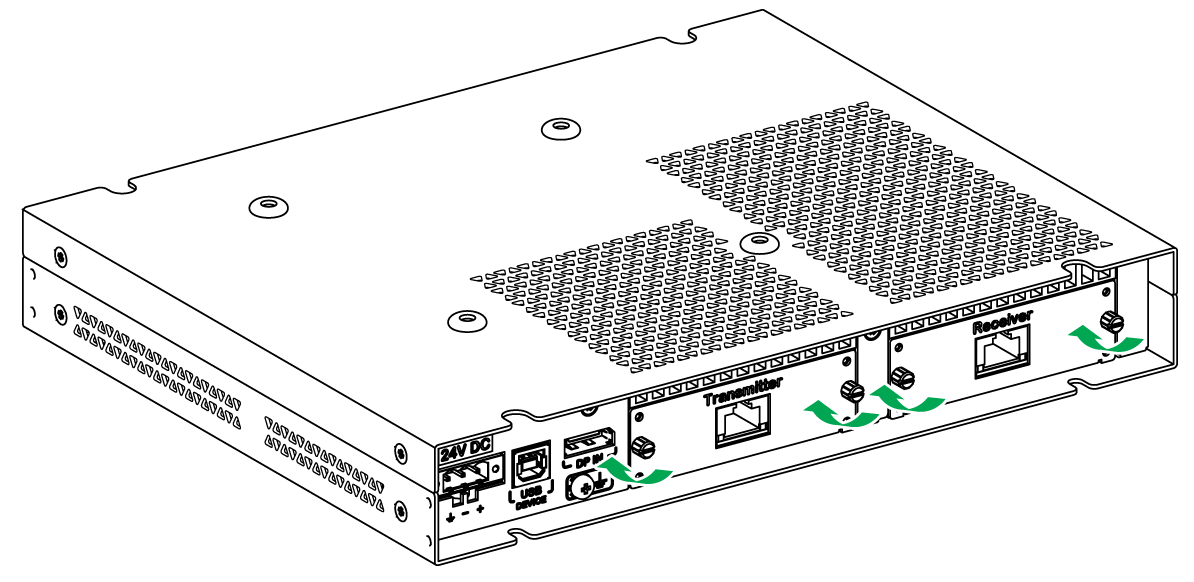

从 显示器适配器 上旋下 发射器模块 和 接收器模块 盖板：
|
|
2 |

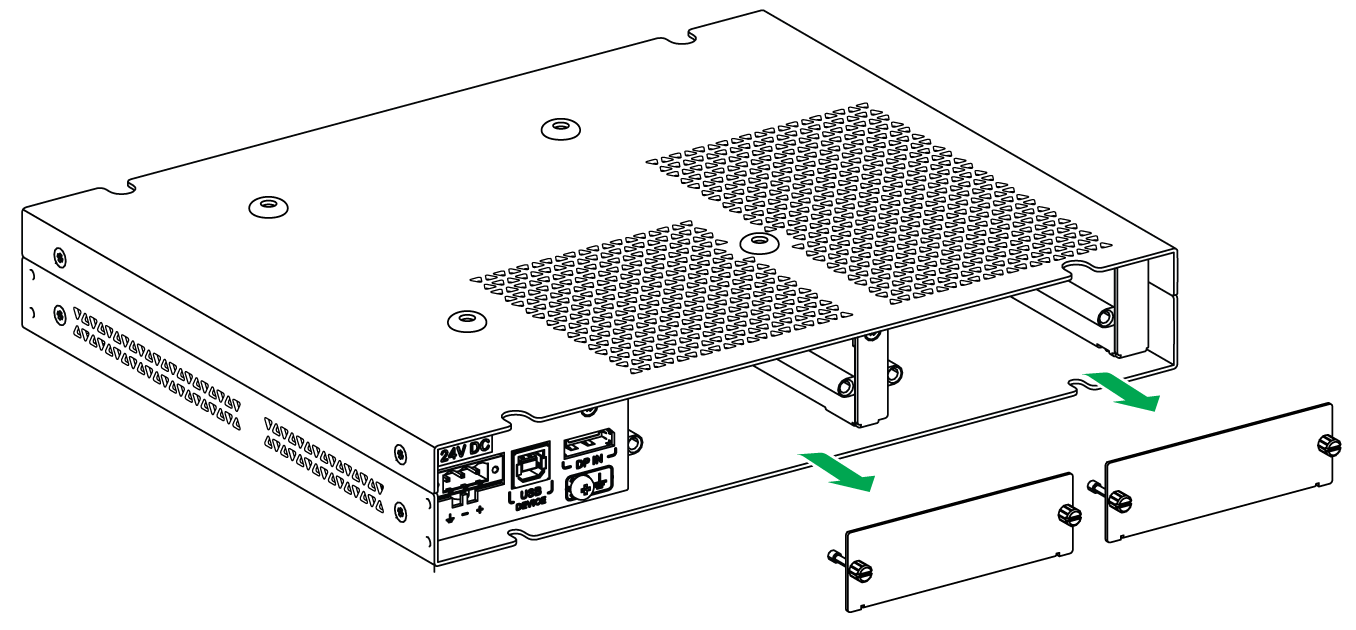

从 显示器适配器 上拉下盖板：
|
|
3 |

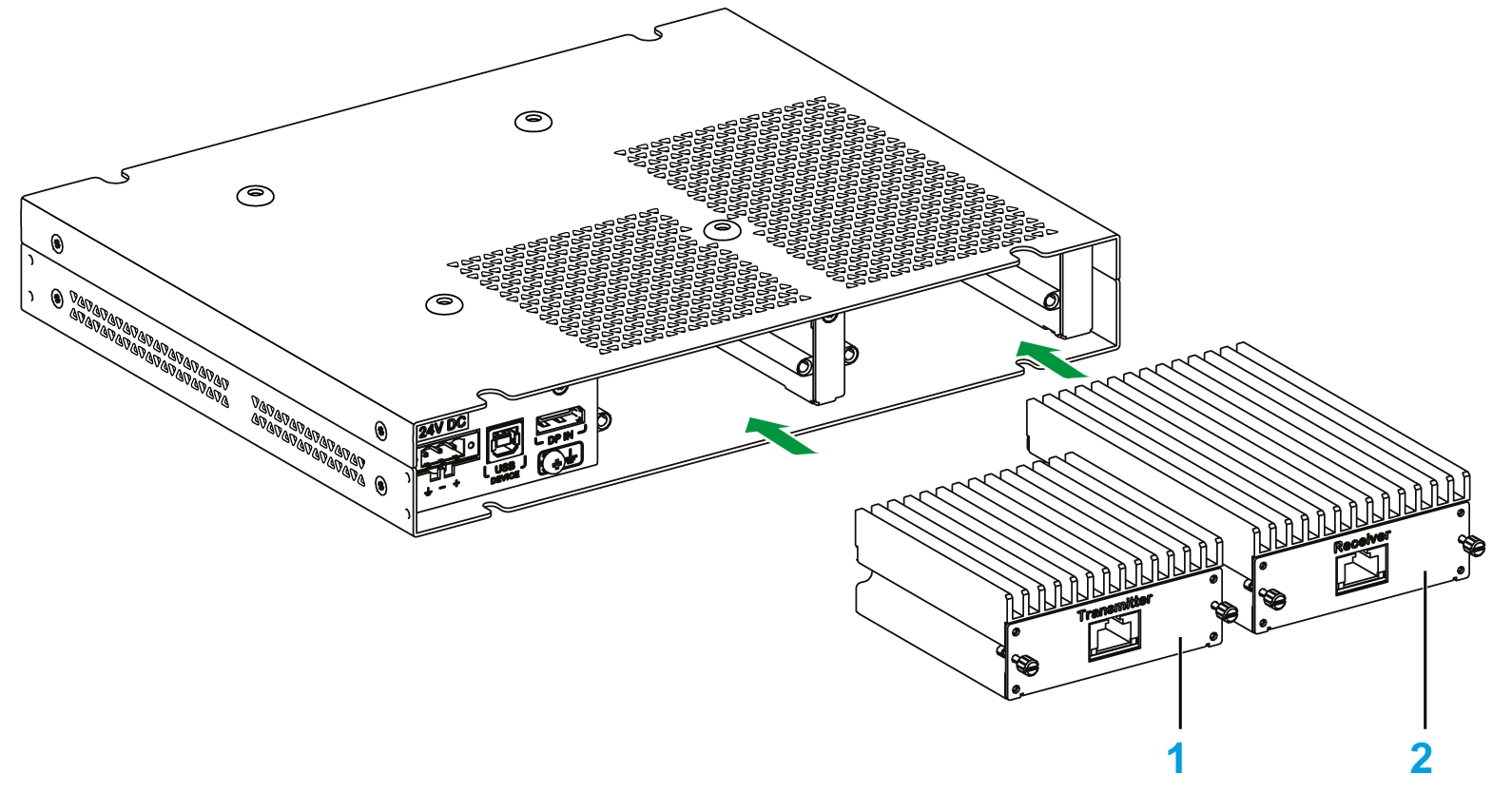

将 发射器模块 (HMIYDATR11) 和 接收器模块 (HMIYDARE11) 插入 显示器适配器 的相应插槽中。
1 发射器模块 2 接收器模块 注意： 在将 显示器适配器 安装在 显示器 上之前，必须先安装 接收器模块。 |
|
4 |
用螺钉固定盖板。
|
|
5 |
将 显示器适配器 安装在 显示器 上，具体请参见 显示器 的安装。 |
|
步骤 |
操作 |
|---|---|
|
1 |

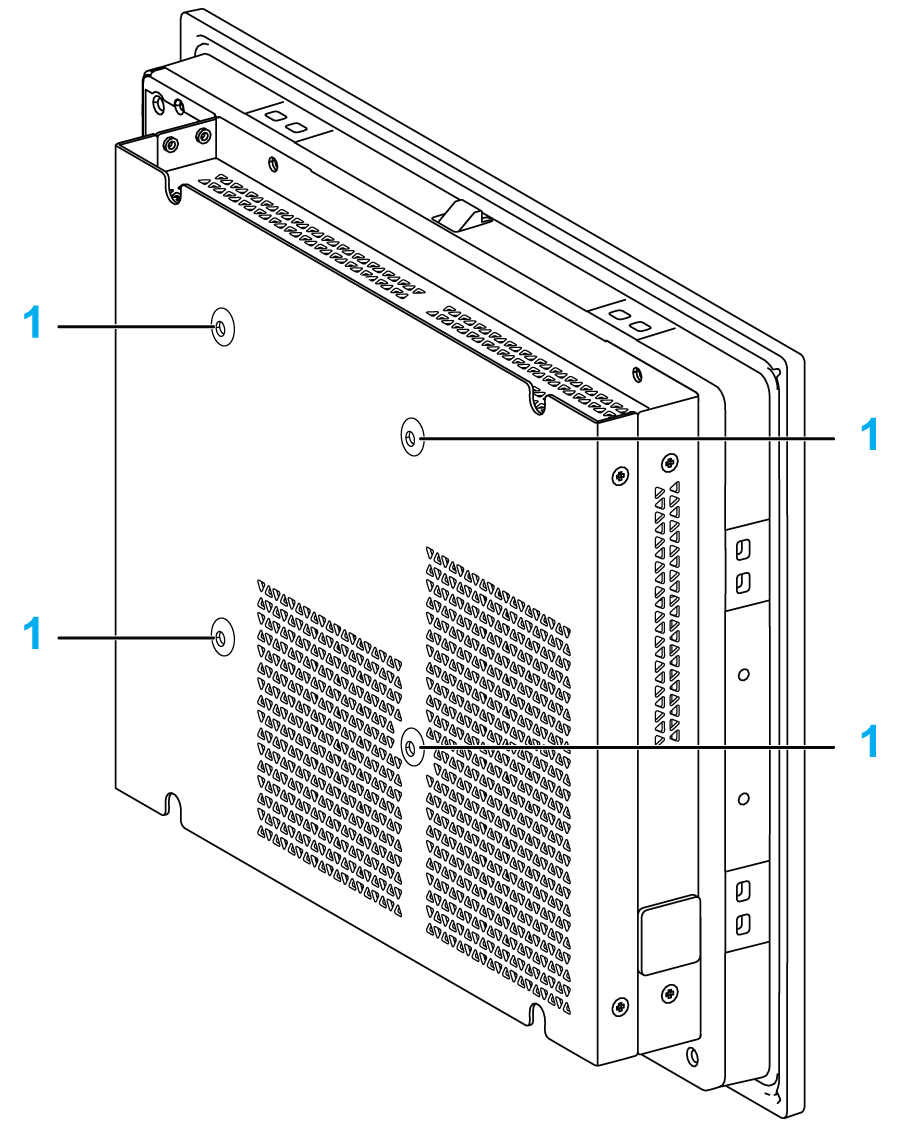

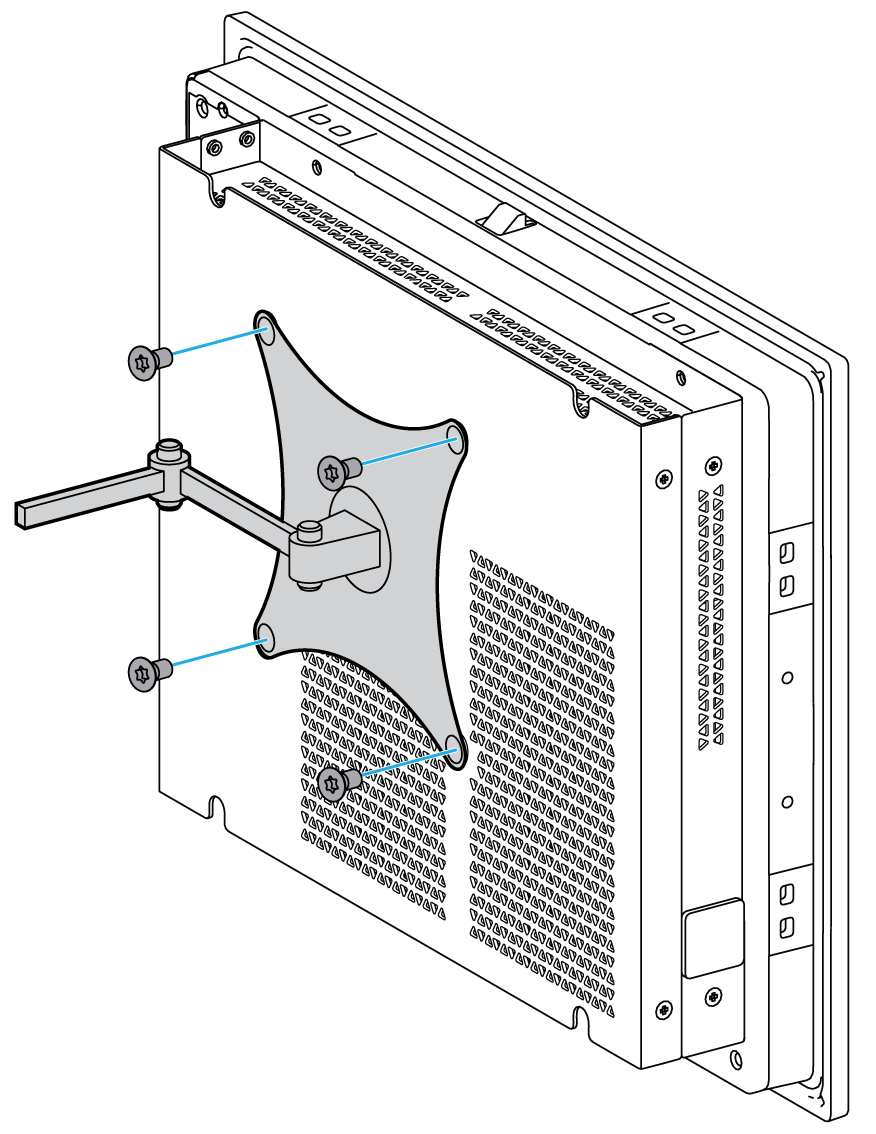

显示器适配器 的背面有 4 个 VESA 孔：
1 VESA 孔（尺寸：100 x 100 mm（3.94 x 3.94 英寸）） |
|
2 |
将支架安装到对应孔中，如图所示。使用四颗 M4 螺钉（10 mm（0.39 英寸））固定 VESA 支架。确认 Box iPC 的倾斜角不大于安装方向要求允许的角度。
注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 |
