危险

电击、爆炸或电弧闪光风险

o在拆卸系统的任何盖或元件之前，以及在安装或拆除任何附件、硬件或电缆之前首先断开设备的所有电源。

o从 Magelis Industrial PC 与电源供应设备中拔下电源线。

o确保使用规格合适的电压传感器确认电源已关闭。

o替换好部件，并确保该系统的所有盖板与元器件都安装好后，再重新给设备供电。

o操作 Magelis Industrial PC 时，只可以使用指定的电压。交流设备设计使用 100...240 VAC 输入。

如果不遵守这些说明，将会导致死亡或严重伤害。

小心

过转矩和硬件松动

o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。

o紧固或拆除螺钉时，确保它们不会掉落到 Magelis Industrial PC 机壳中。

不遵循上述说明可能导致人身伤害或设备损坏。

1

切断 显示器适配器 的所有电源，确认电源适配器已断开与其电源的连接。

2

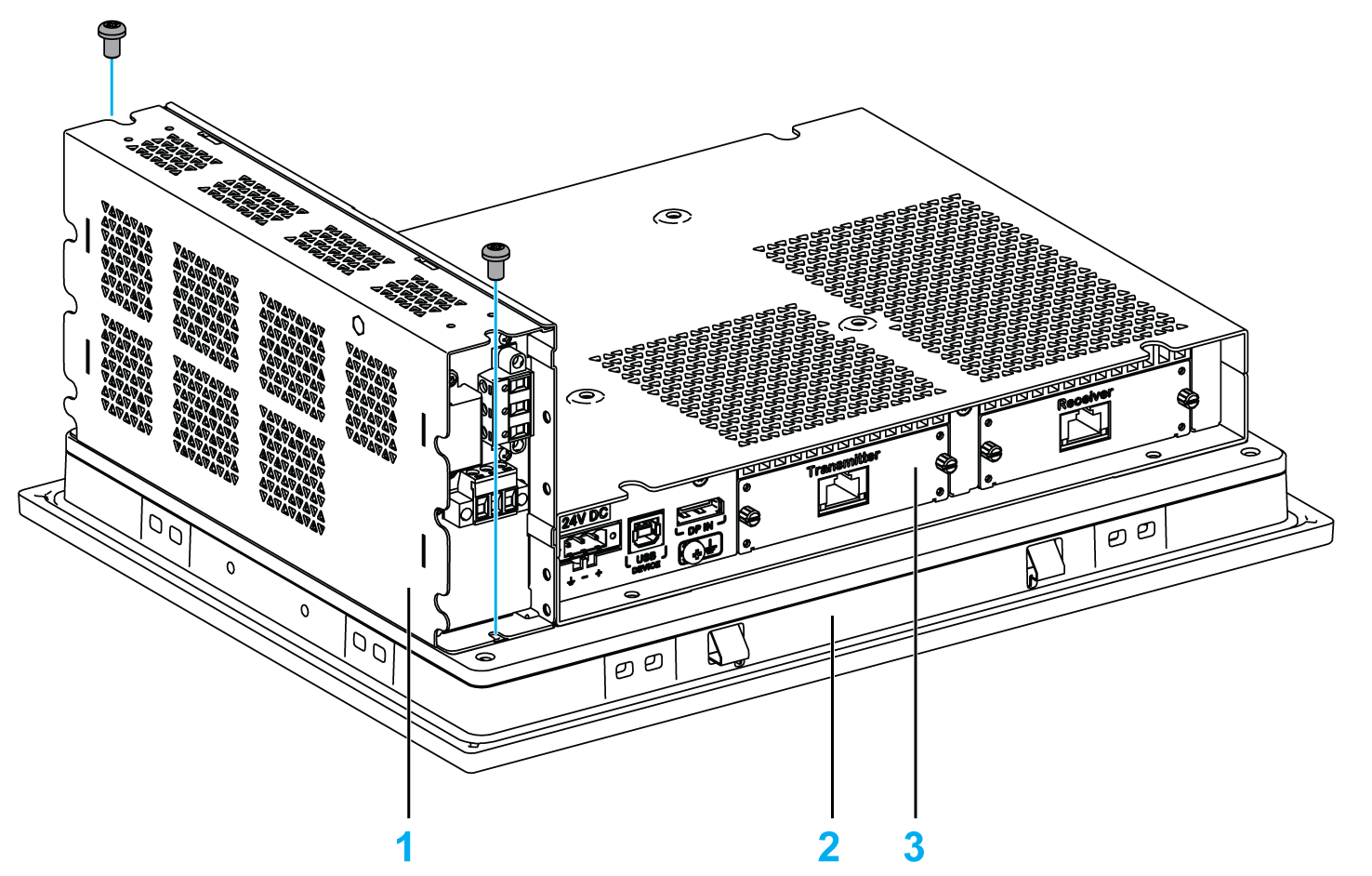

使用 2 颗 M3 x 6 螺钉将 AC 电源模块安装在 显示器 上（必须拆除电源开关盖和 AC IN 连接器）：

1   AC 电源模块

2   显示器

3   显示器适配器

注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

3

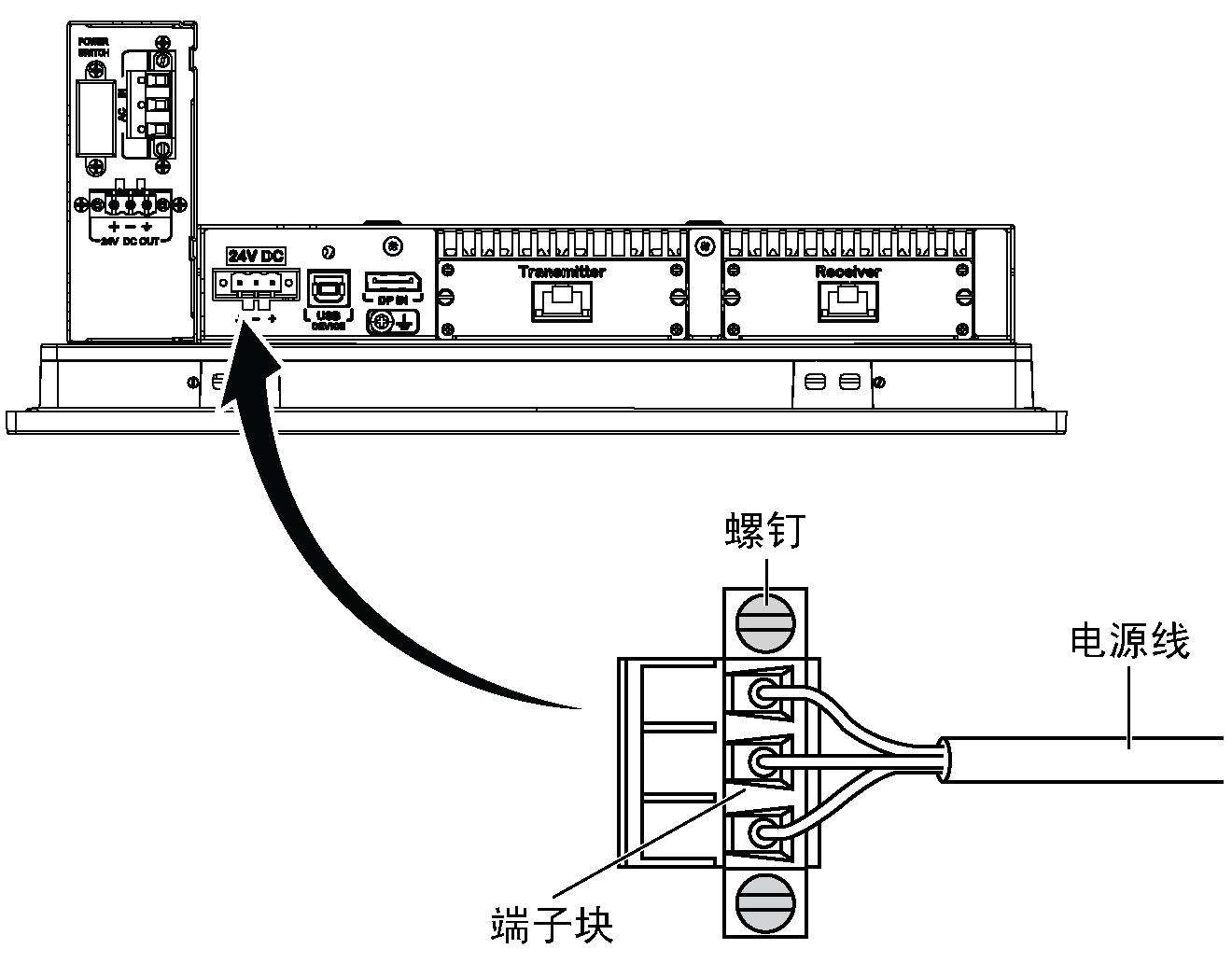

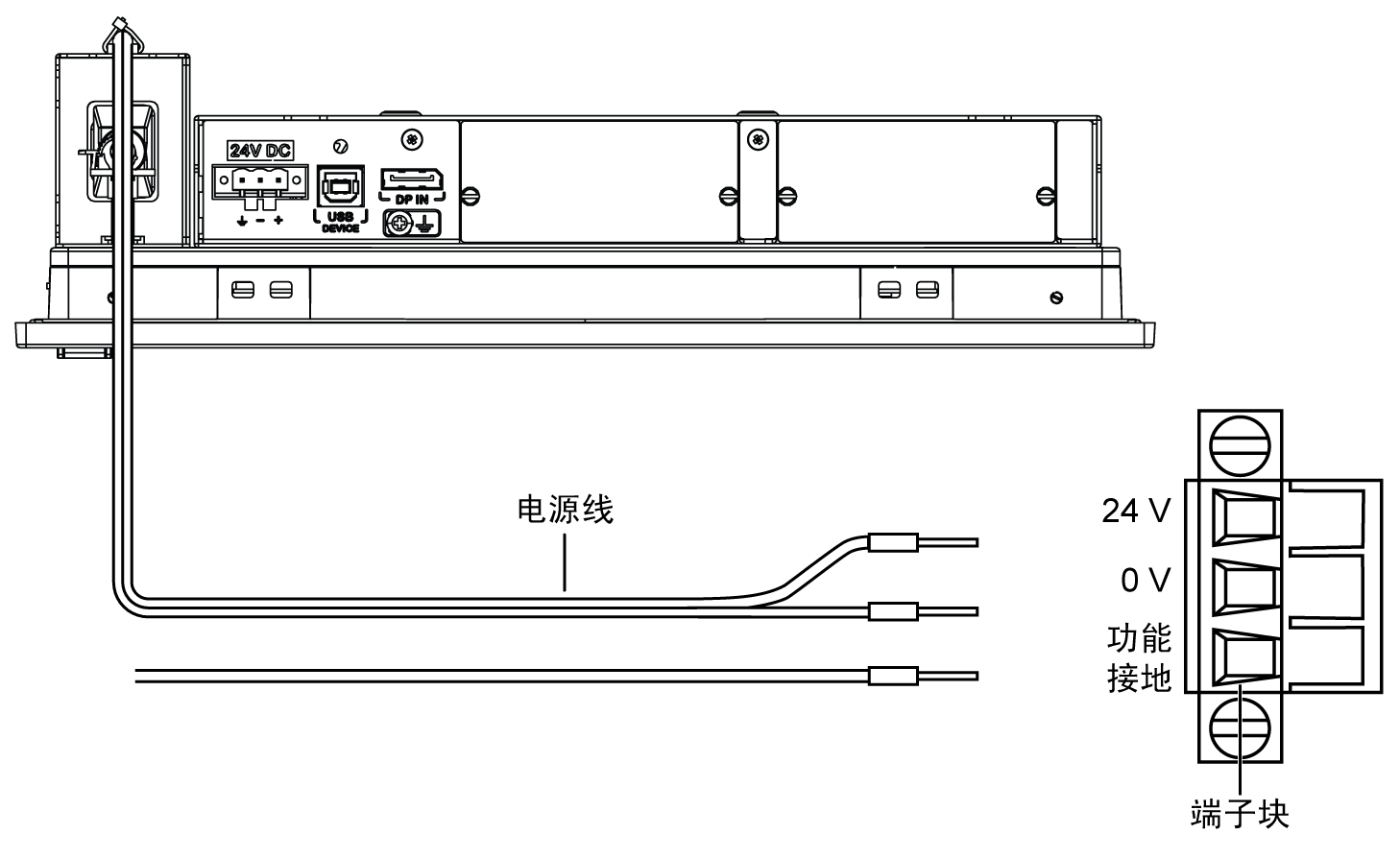

从 显示器适配器 的电源连接器断开端子块，并将 DC 电源线连接到端子块：

使用适用于 75°C (167°F)、规格为 0.75 至 2.5 mm² (AWG 18 至 AWG 14) 的铜线和 2.5 mm² 的线进行接地。

4

将端子块放入 显示器适配器 的电源连接器，然后拧紧螺钉：

注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

5

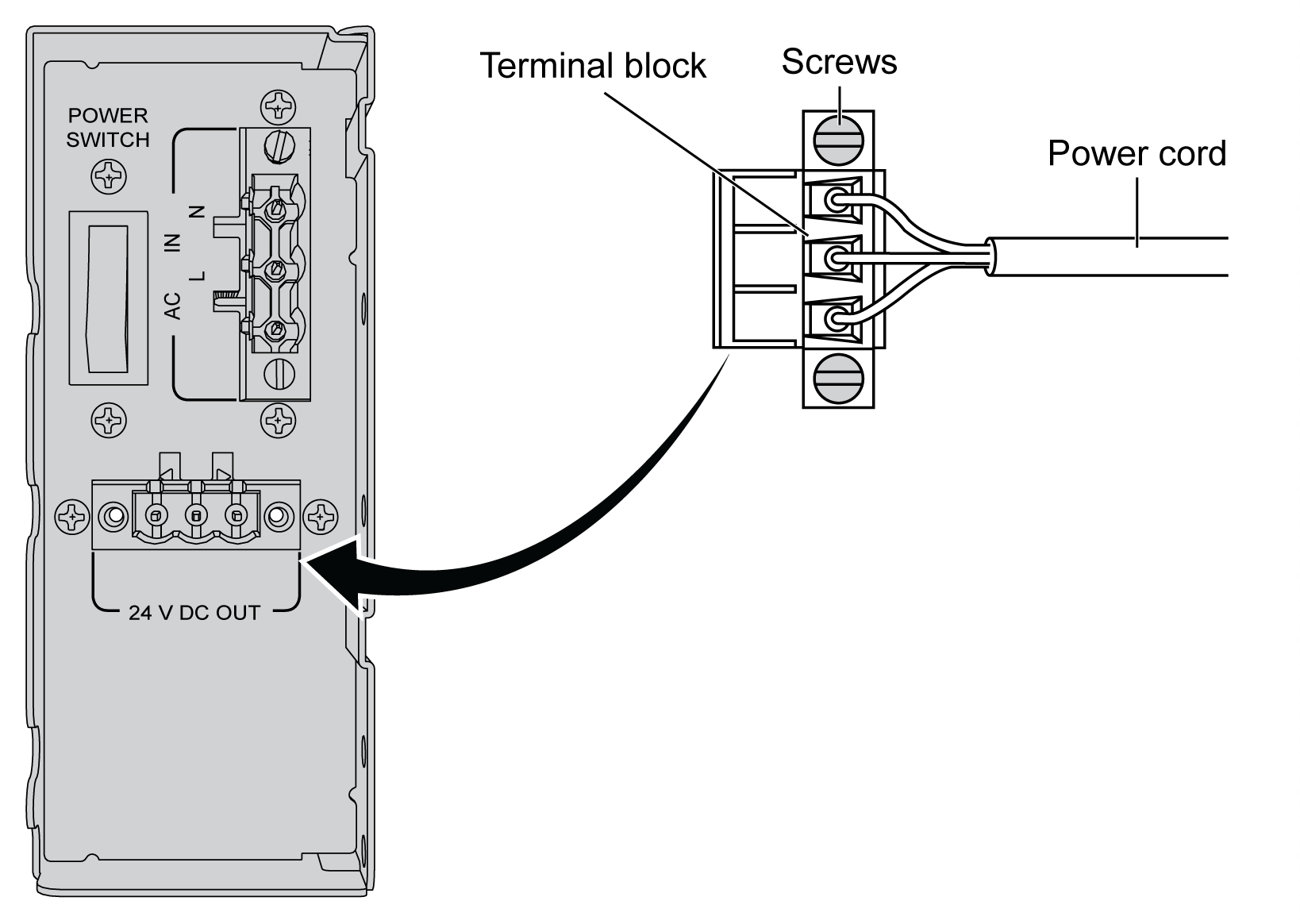

将 DC 电源线的另一侧与连接到 AC 电源模块的 24 V DC OUT 端口的端子块 相连，然后拧紧螺钉：

使用适用于 75 °C (167 °F)、规格为 0.75 至 2.5 mm²（AWG 18 至 AWG 14）的铜线。

6

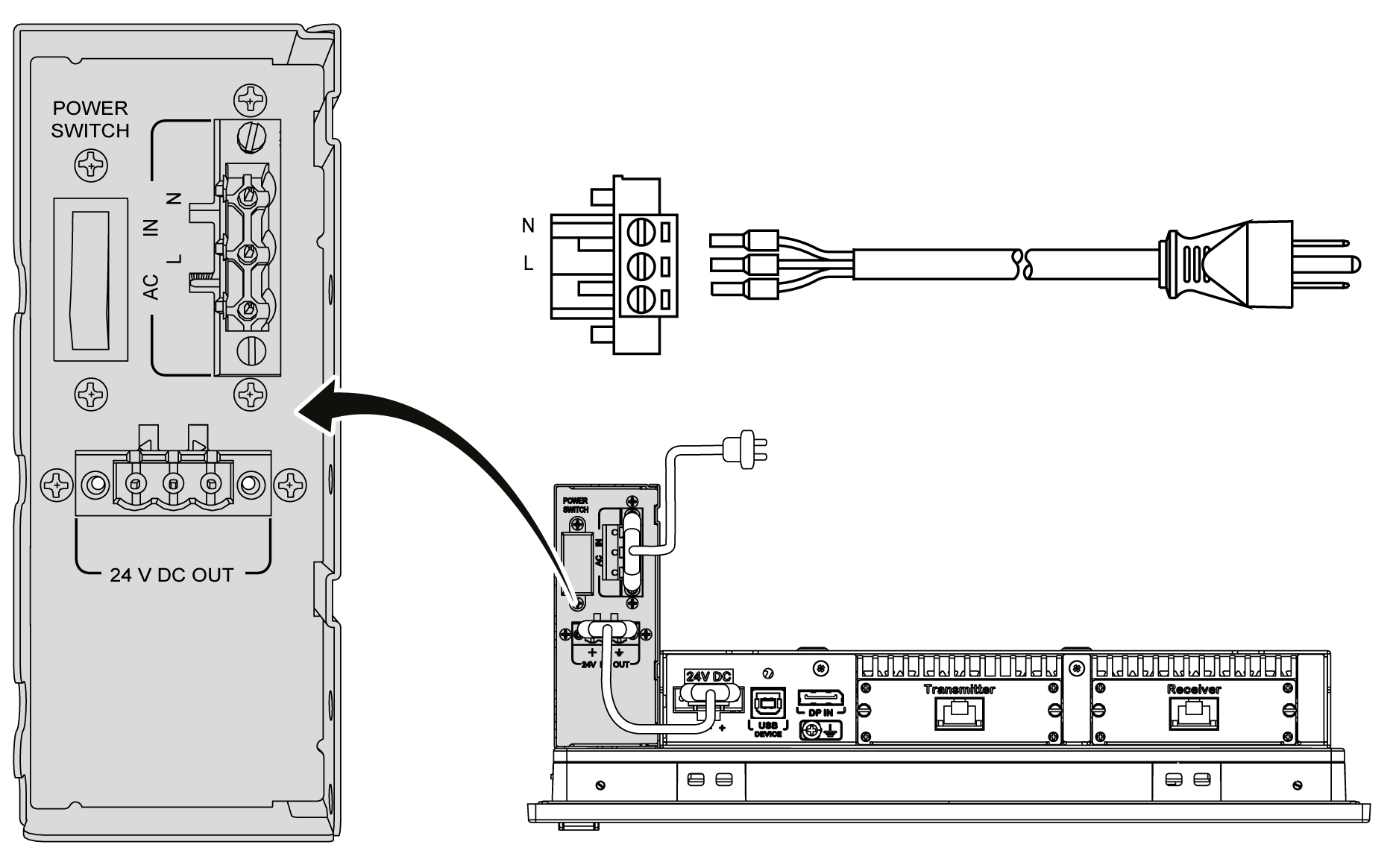

将 AC 电源线从其电源位置与连接到 AC 电源模块的 AC IN 端口的端子块 相连：

7

现在可以将 显示器 重新装回到控制柜中，请参见 显示器 安装。

1

切断 显示器适配器 的所有电源，确认电源适配器已断开与其电源的连接。

2

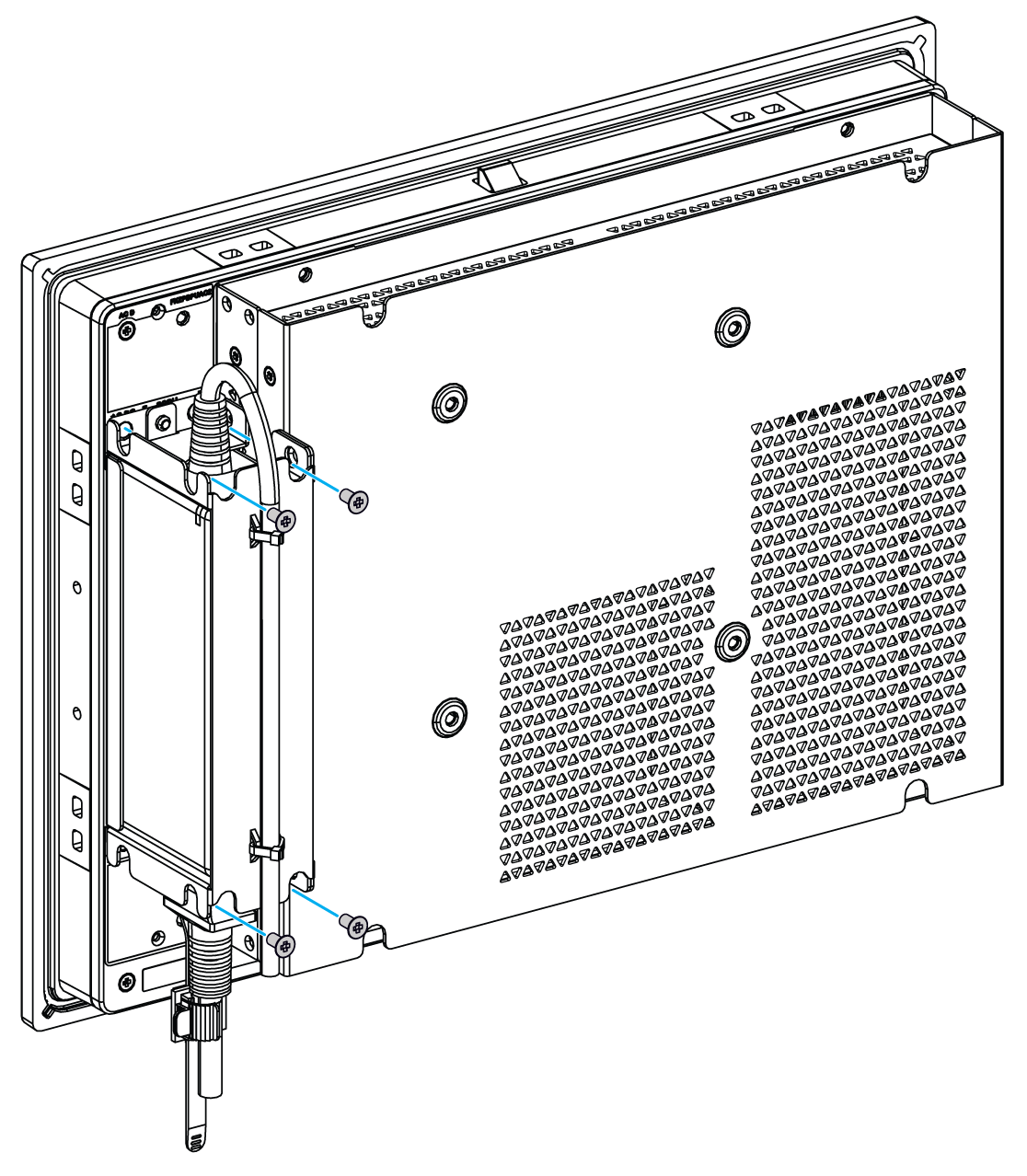

AC 电源模块用 4 个 M3 x 4 螺钉安装至 显示器适配器：

注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

3

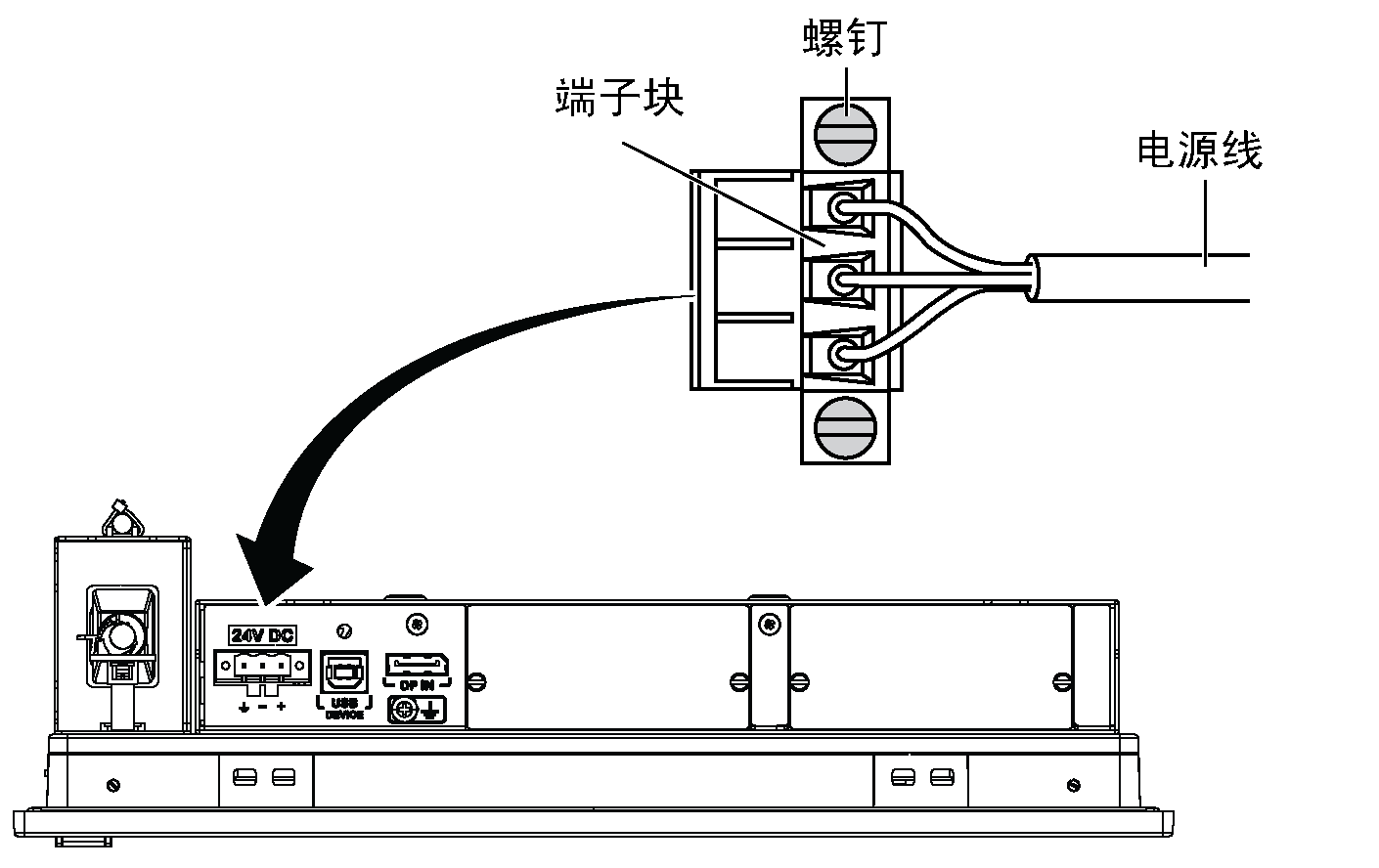

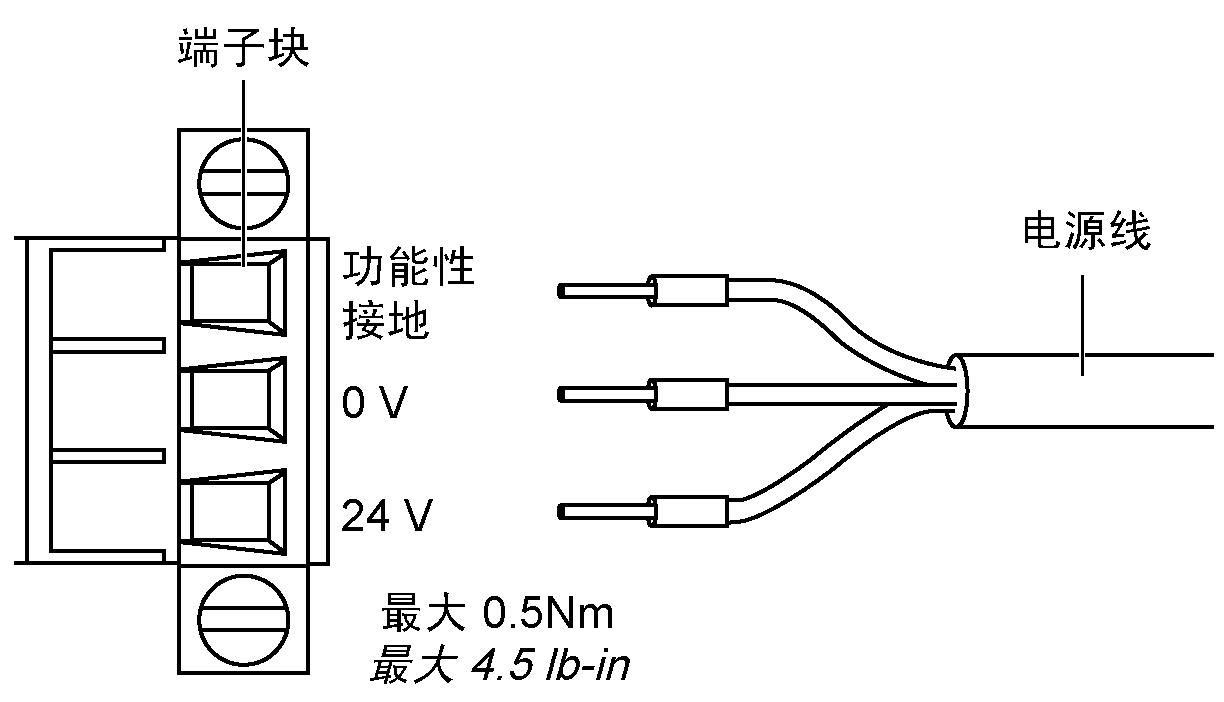

从电源连接器断开端子块，并将电源线连接到端子块：

将端子块上带 0 V 电压的黑线与带 24 V 电压的红线相连。使用 2.5 mm² 铜线对端子块接地。

4

将端子块放入电源连接器中，然后拧紧螺钉：

注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

5

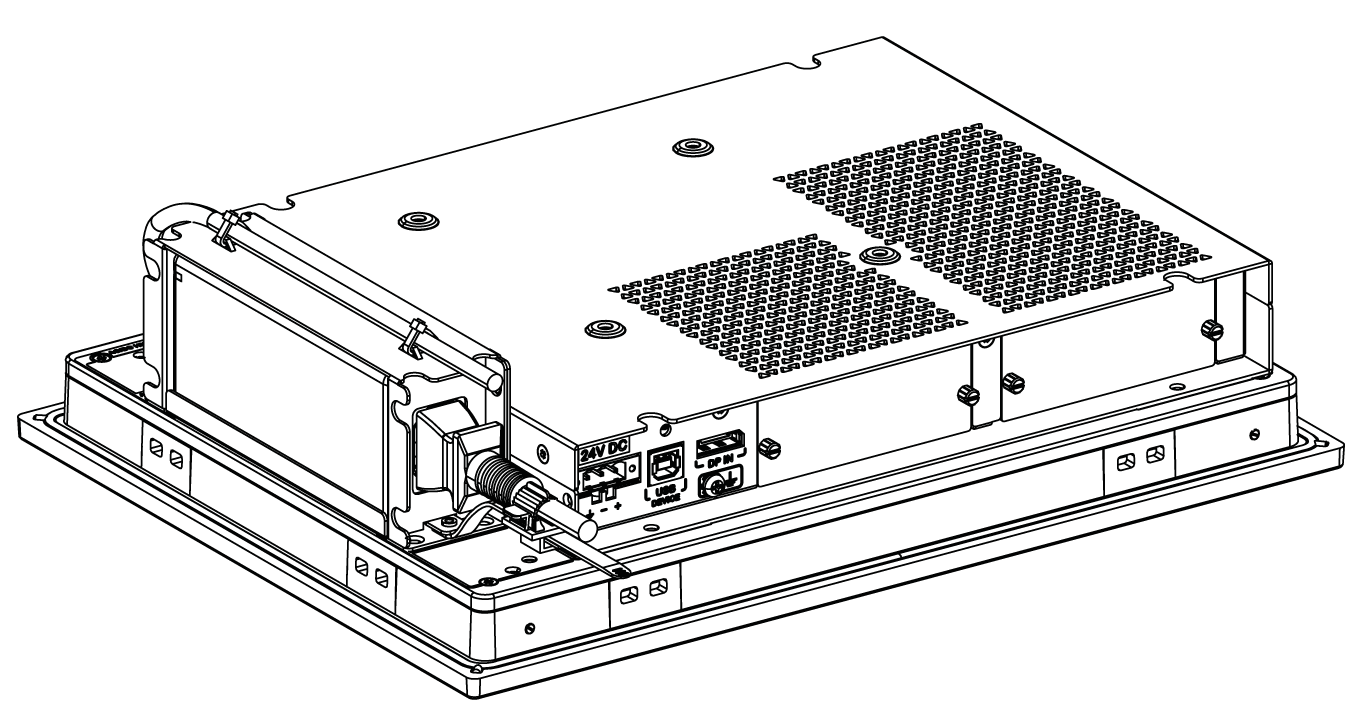

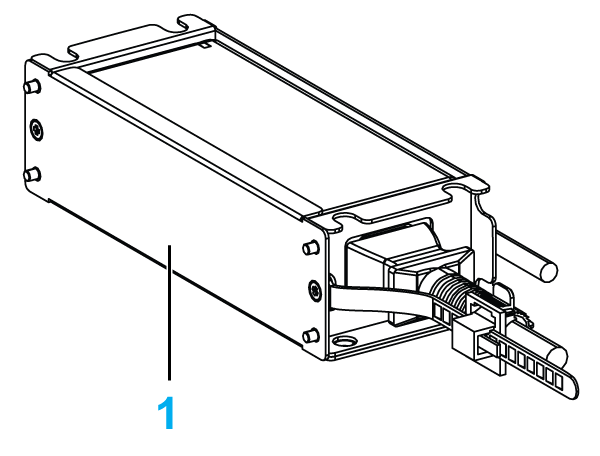

使用线夹将安装托架与电源线夹在一起。

按压线夹，固定电源线：

1   安装托架

6

将 AC 电源模块的 AC 电源线与其电源相连.
