8 x 模拟量输入接口描述

简介

HMIYMIN8AI1属于模拟量输入模块。它与 mini PCIe 卡兼容。

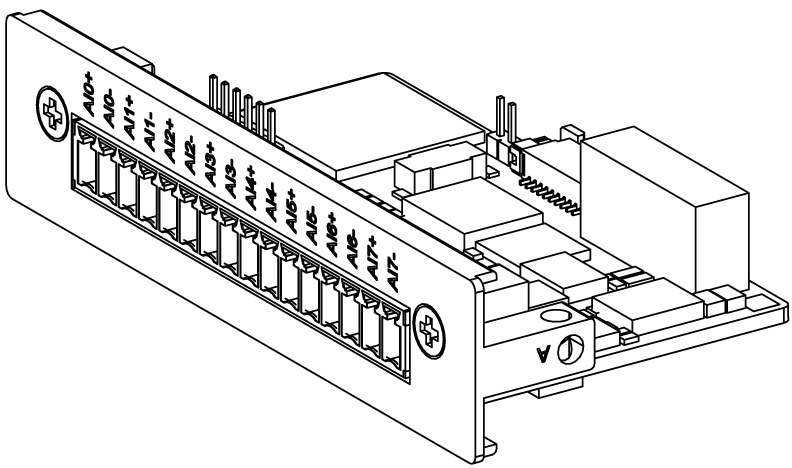

下图显示了 8 模拟量输入接口：

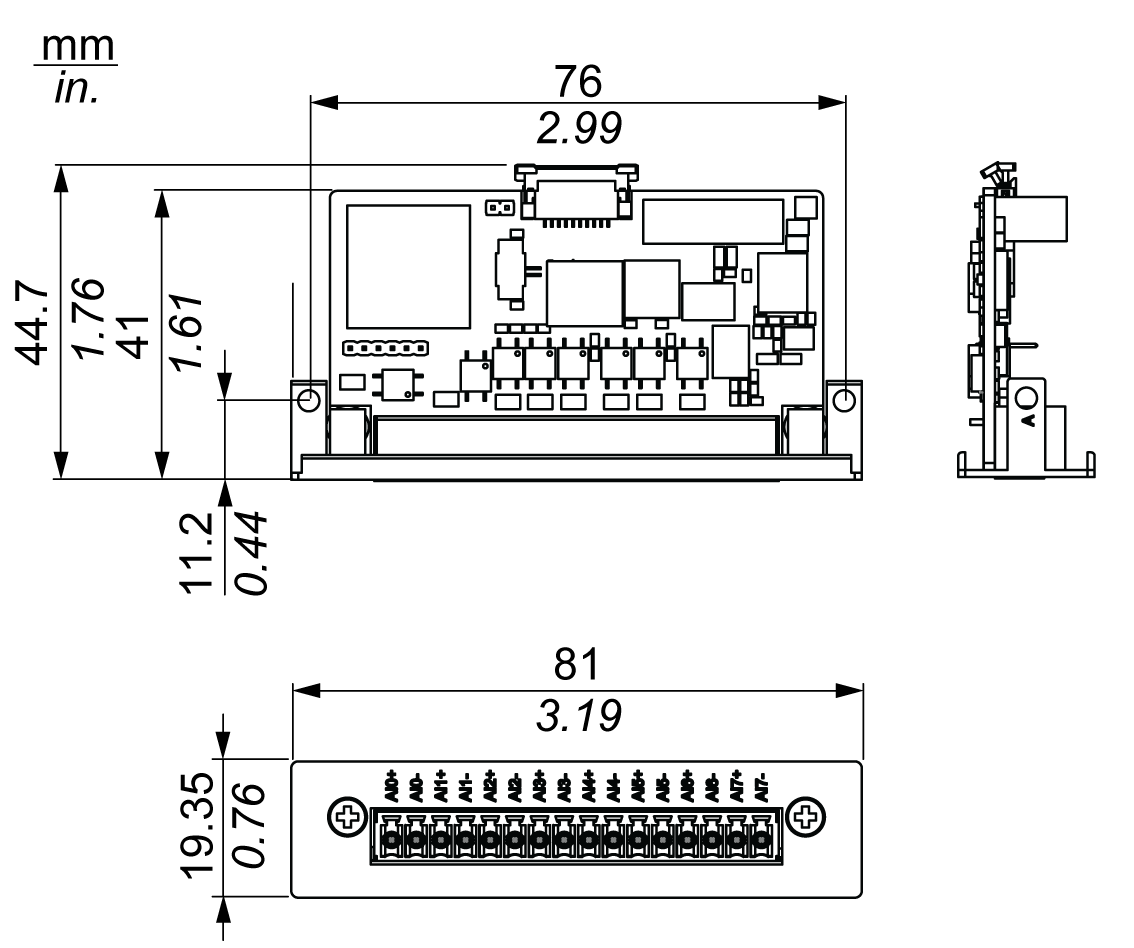

下图显示了尺寸：

特征

下表显示了技术数据：

元器件	特征
输入通道	8 个（差分）
输入范围	0...10 V
准确性	25 °C 温度下为 ± 0.1% 或更好（电压）
分辨率	16 位
校准	自动校准
采样速率	10 个样本/秒（全部通道）（在激活了八个通道的情况下，每个通道平均 1 个样本/秒）
漂移间隙	±25 ppm

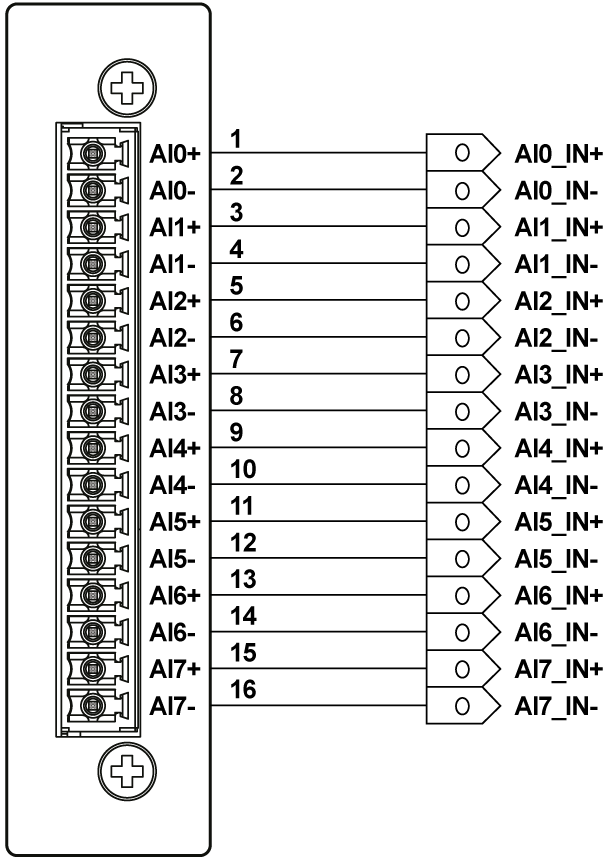

8 路模拟量输入连接

兼容性表

部件号	描述	HMIBMP/HMIBMU	HMIBMI/HMIBMO Expandable
HMIYMIN8AI1	8 x 模拟量输入接口	有	有

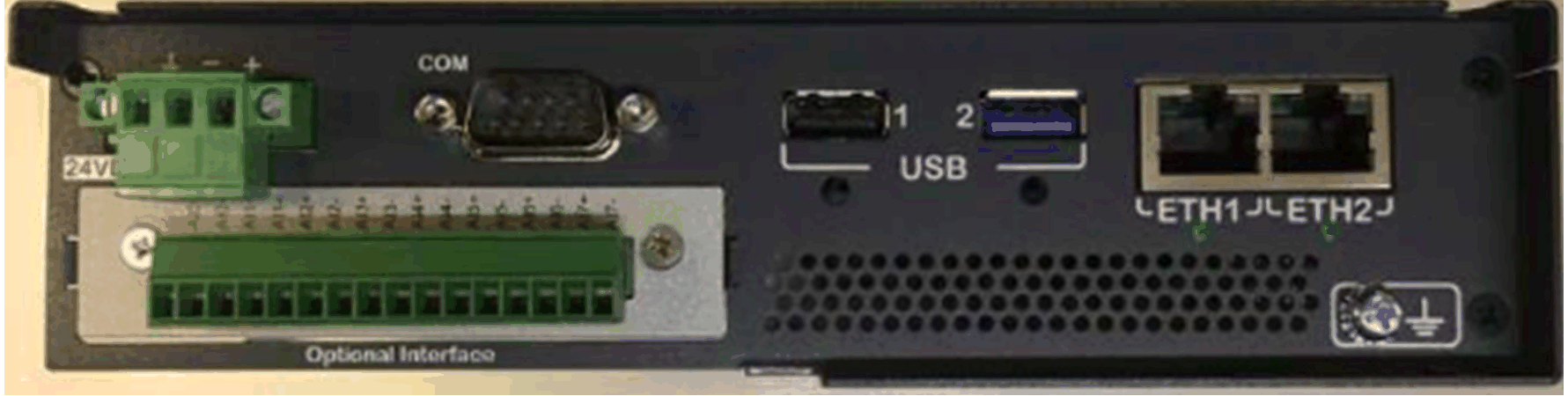

电缆铺设

设备管理器和硬件安装

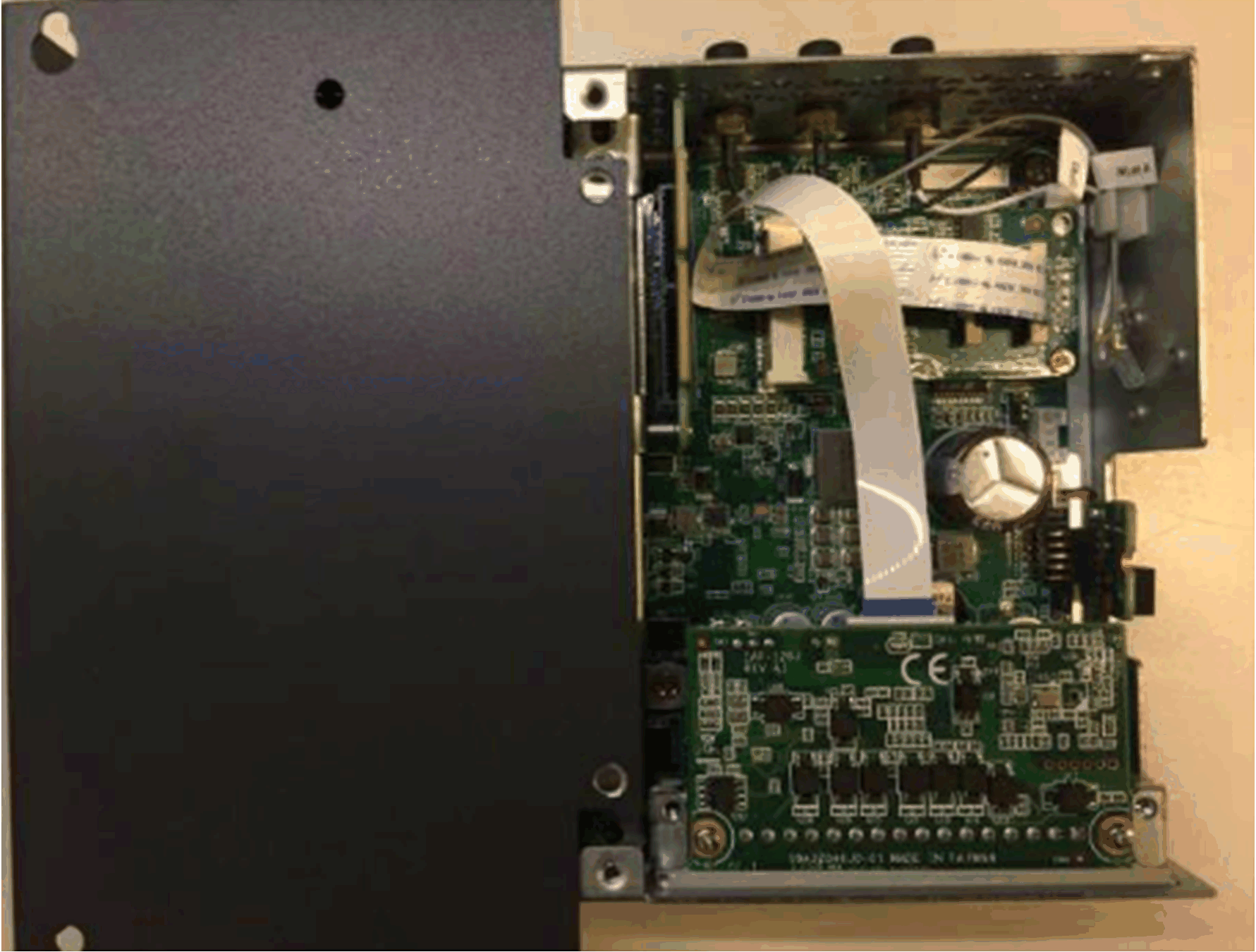

先将可选接口安装到 Box iPC 中，然后安装驱动程序。8 模拟量输入接口的驱动程序安装介质包含在还原介质（USB 存储盘）中。接口安装完成后，您可以通过设备管理器检查接口是否正确安装到系统中

注意：如果您看到设备名称已列出并且带有感叹号标记 !，则说明您的接口未正确安装。这种情况下，请选择设备名称，然后按下删除按钮，从而将设备从设备管理器中删除。然后再次执行驱动程序安装。

将 8 模拟量输入接口正确安装到 Box iPC 中后，就可以使用导航配置设备了。

System Monitor 的模拟量输入模块实用工具

注意：

有以下两种方法可以获取模拟量输入模块信息：

o如果您在使用 IIoT Node-Red OS SKU，请在 analog input node 中获取模拟量输入模块信息。

o对于采用 System Monitor SKU 的 OS，从 USB 存储盘安装模拟量输入模块实用工具，它位于可选接口设备列表中。

步骤	操作
1	安装驱动程序 (\CDM v2.12.00 WHQL Certified.exe)。
2	安装驱动程序（\VC_redist.x86.exe 和 \vcredist.x86.exe）。
3	将 EAPI_AI\ai_value_range_infor.json 复制到 C:\Windows。
4	将 EAPI_AI\win32\libEApi-AI.dll 复制到 C:\Windows\SysWOW64。
5	将 EAPI_AI\x64\libEApi-AI.dll 复制到 C:\Windows\System32。

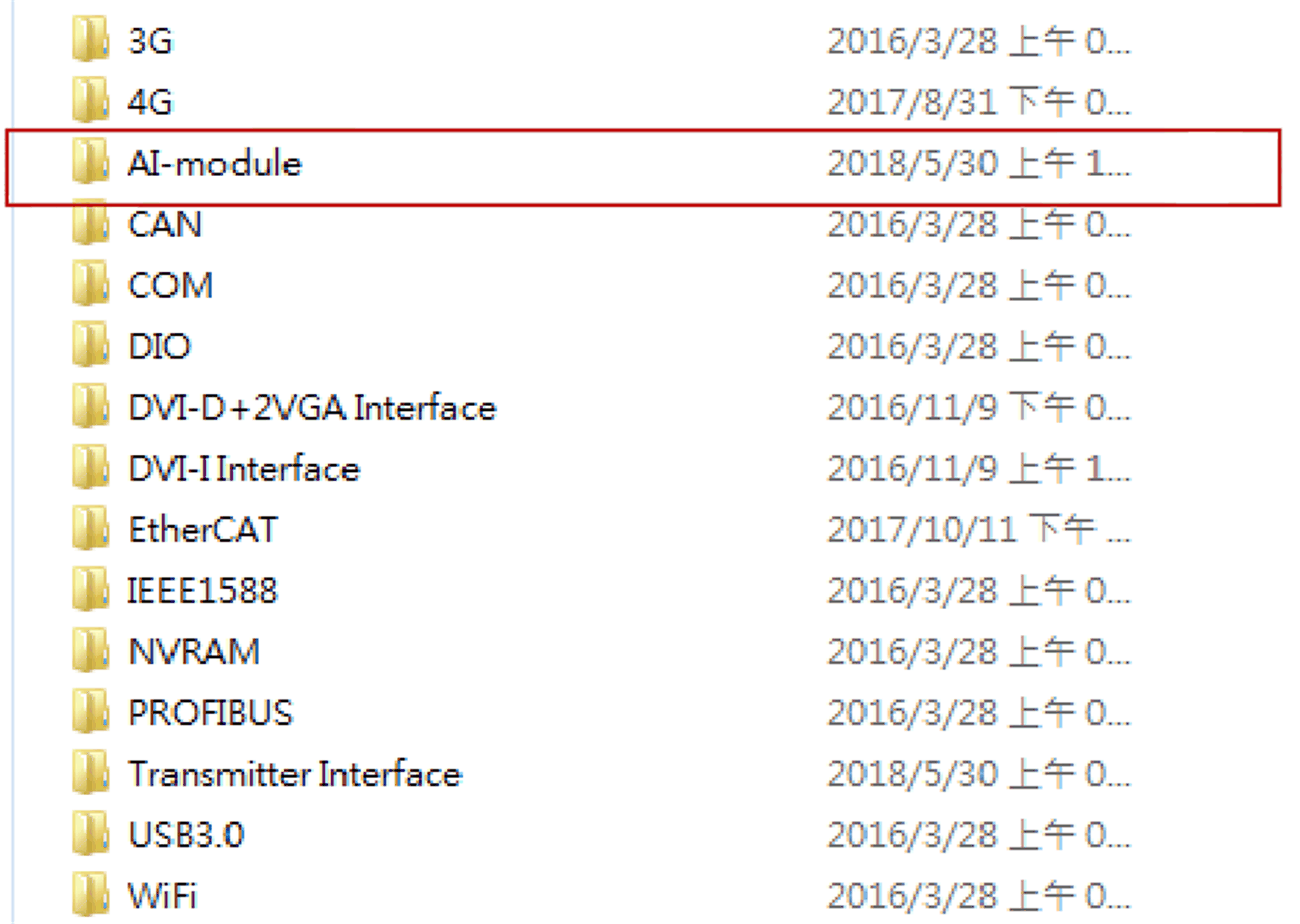

注意：您可以从 USB 还原盘：\Optional Interfaces drivers\AI-module 中获取所需的全部文件。

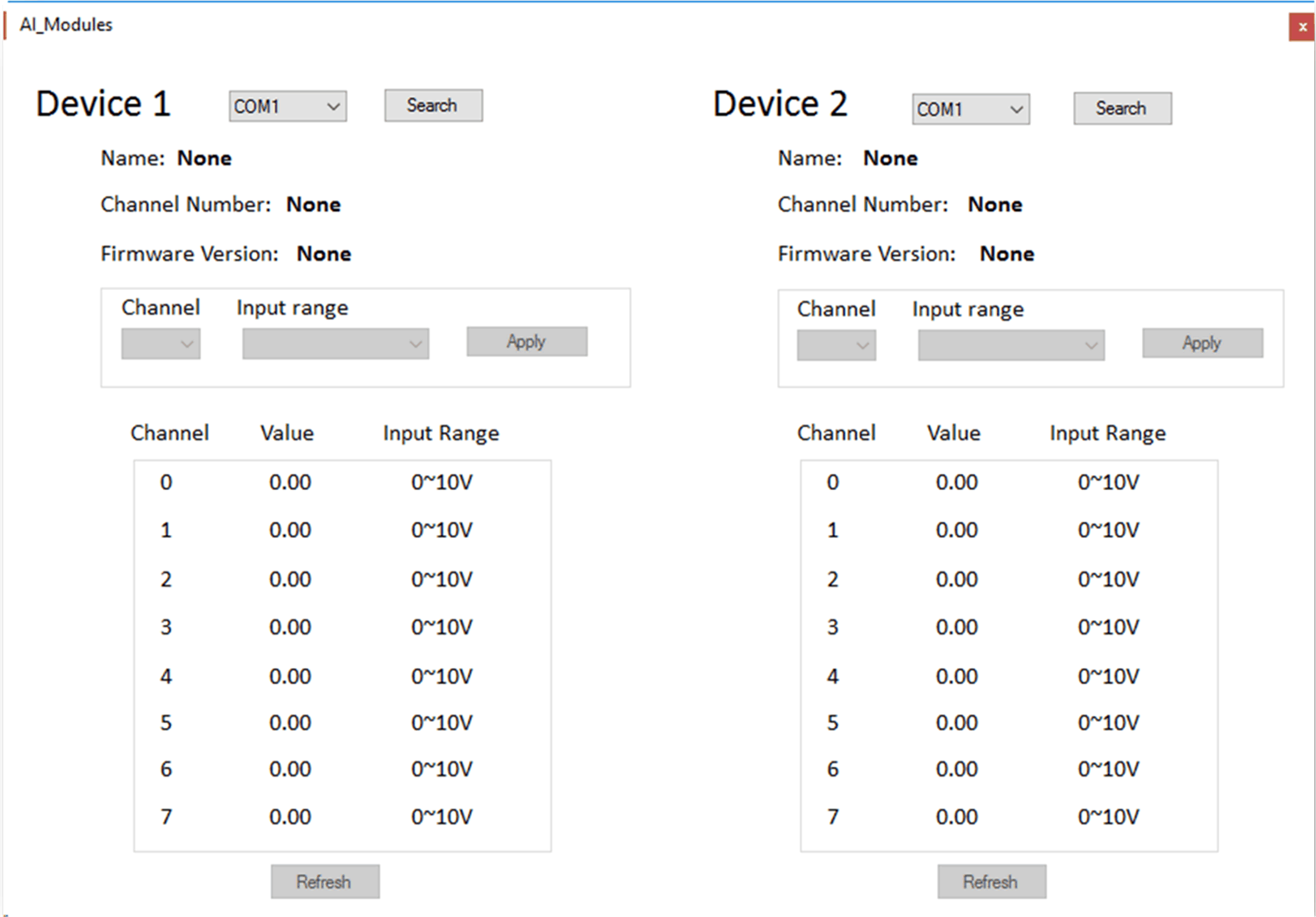

模拟量输入模块实用工具

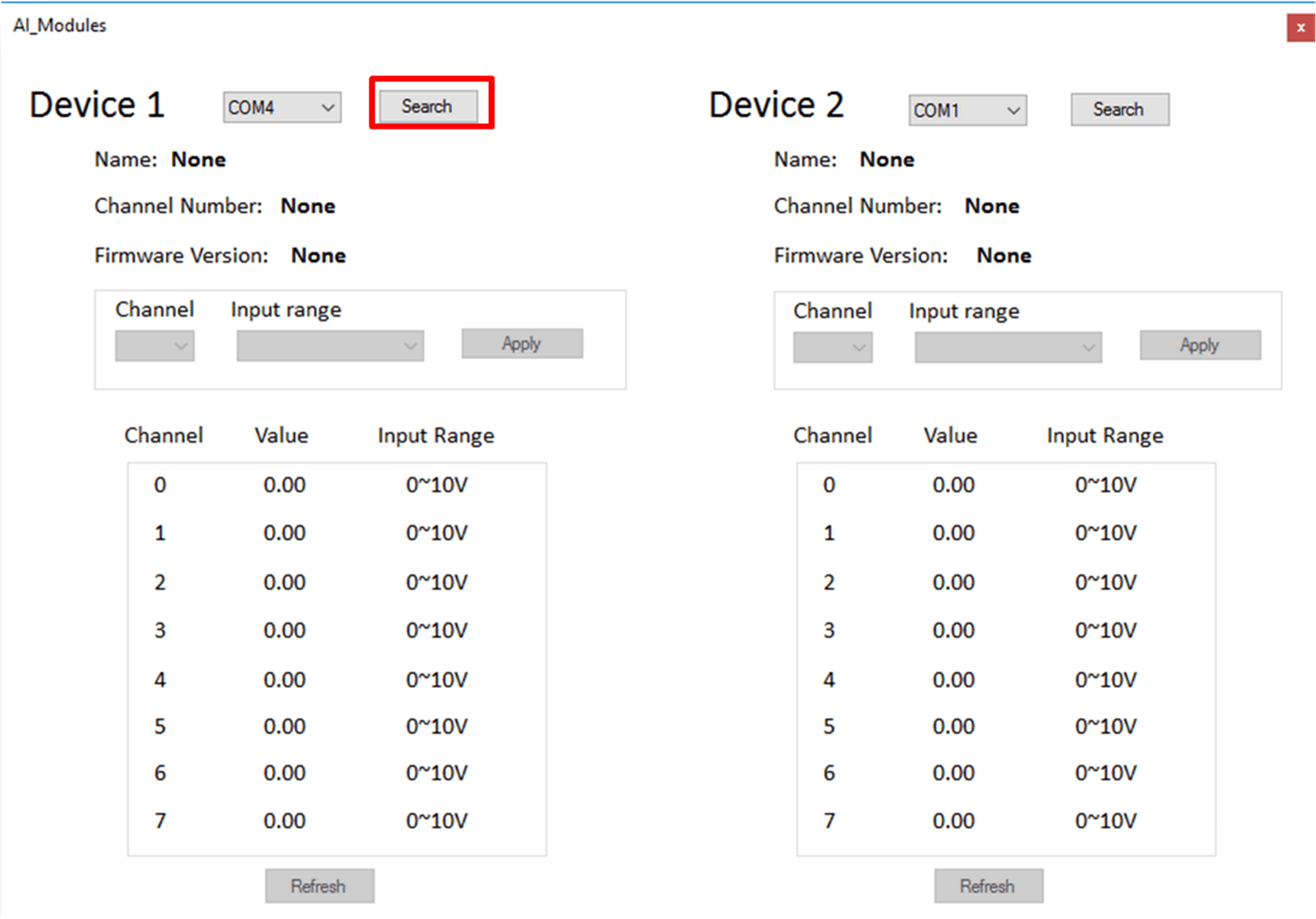

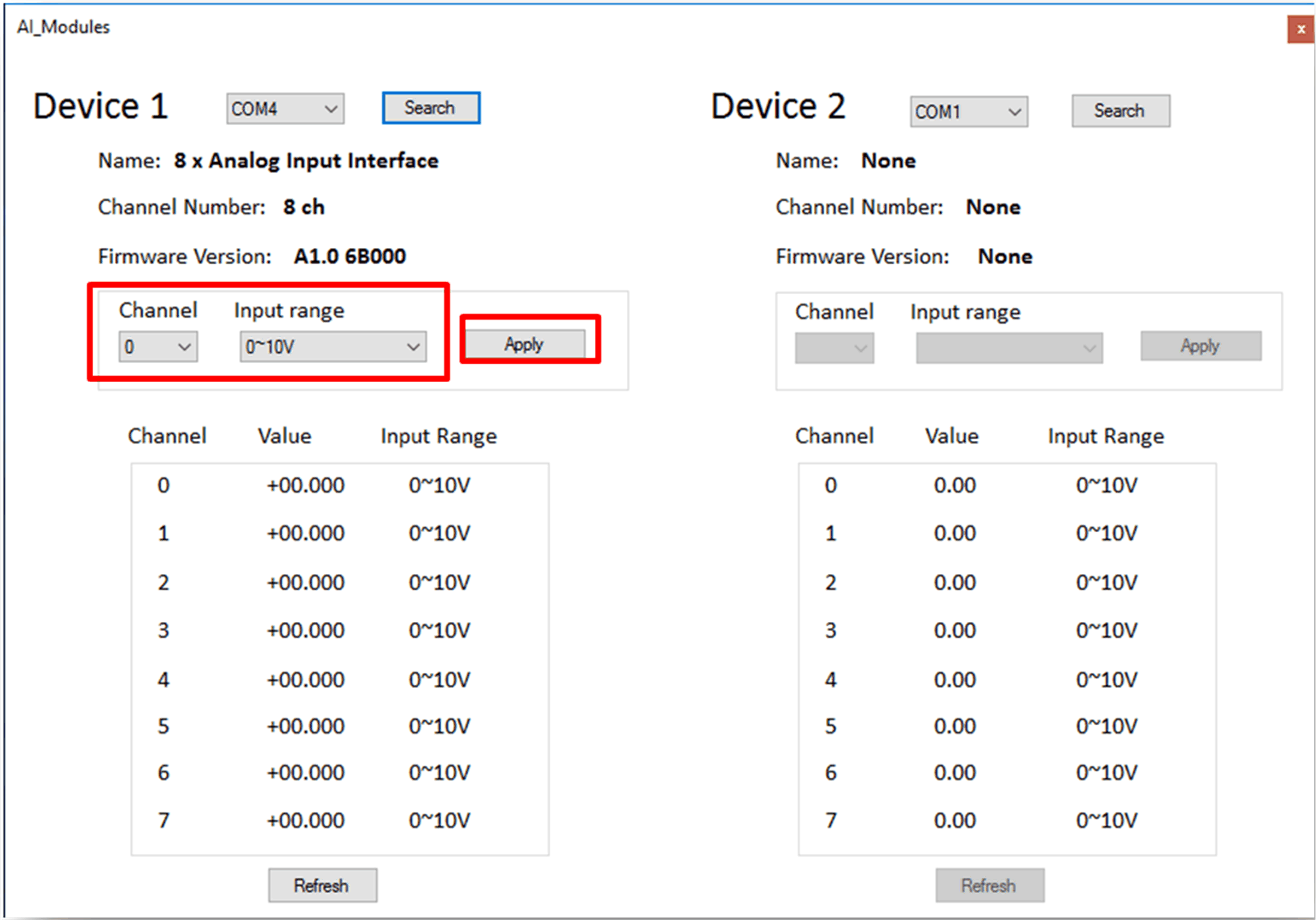

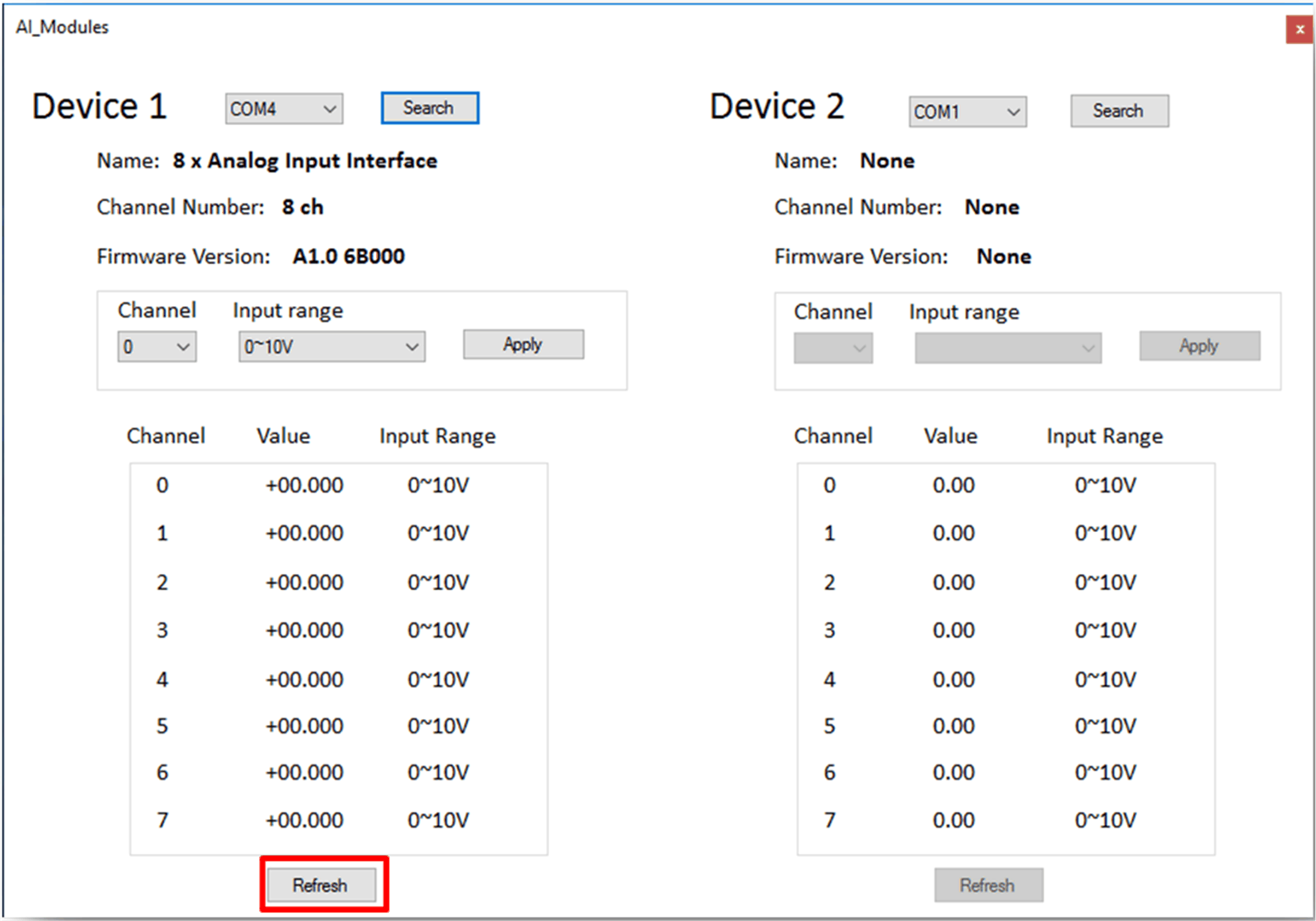

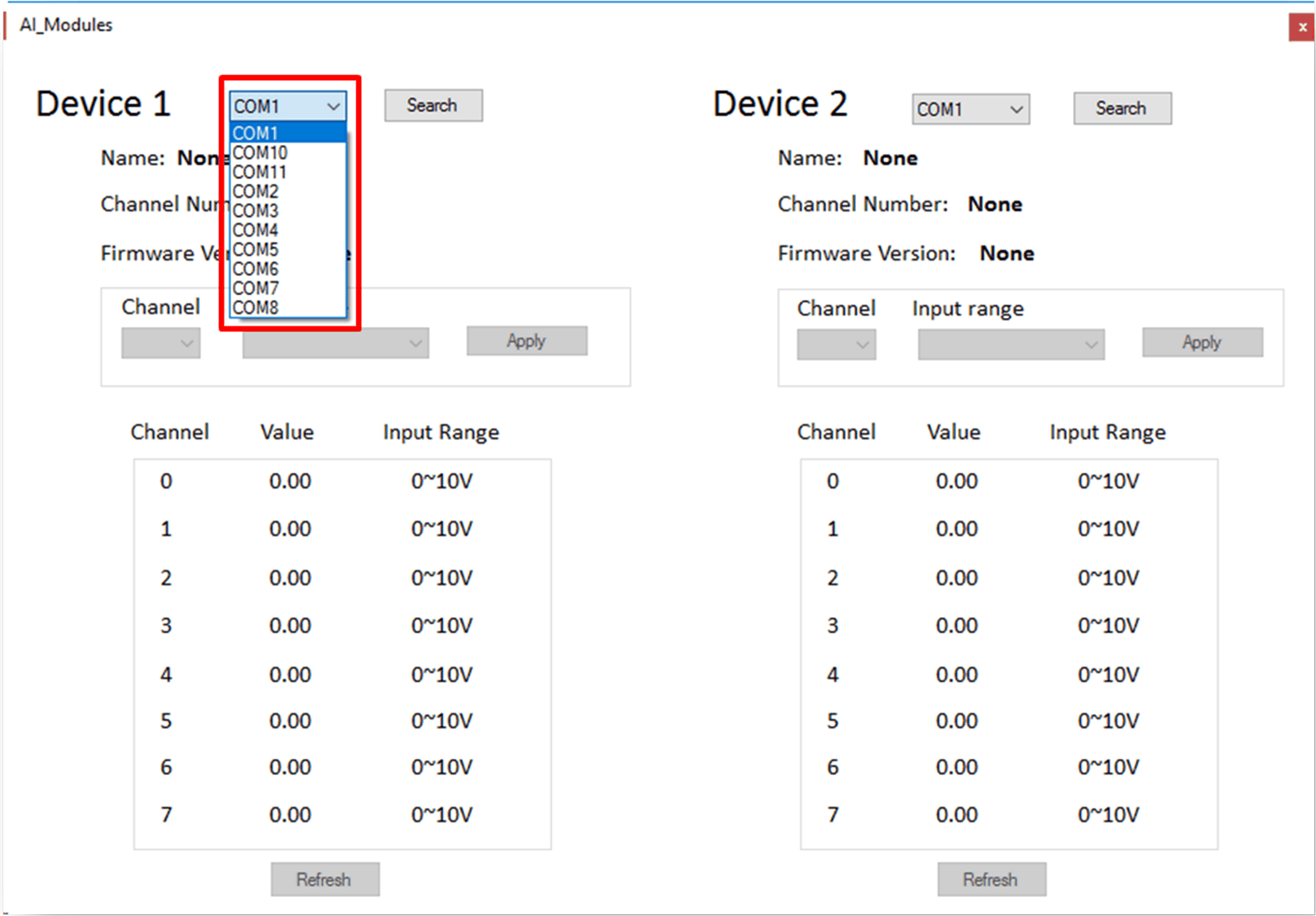

搜索、应用、刷新实用工具
