EipDataExch：发送显式消息

功能块描述

此功能块用于发送显式消息。

您可以从协议管理器对执行操作所需的时间进行配置。

已连接消息和为连接消息各有一个超时值。

此通用功能块可以用于没有在以太网/IP 显式消息传送库中执行的功能。

如要使用此功能块，必须在协议管理器下方添加至少一个 EtherNet/IP 设备。请参阅添加设备。

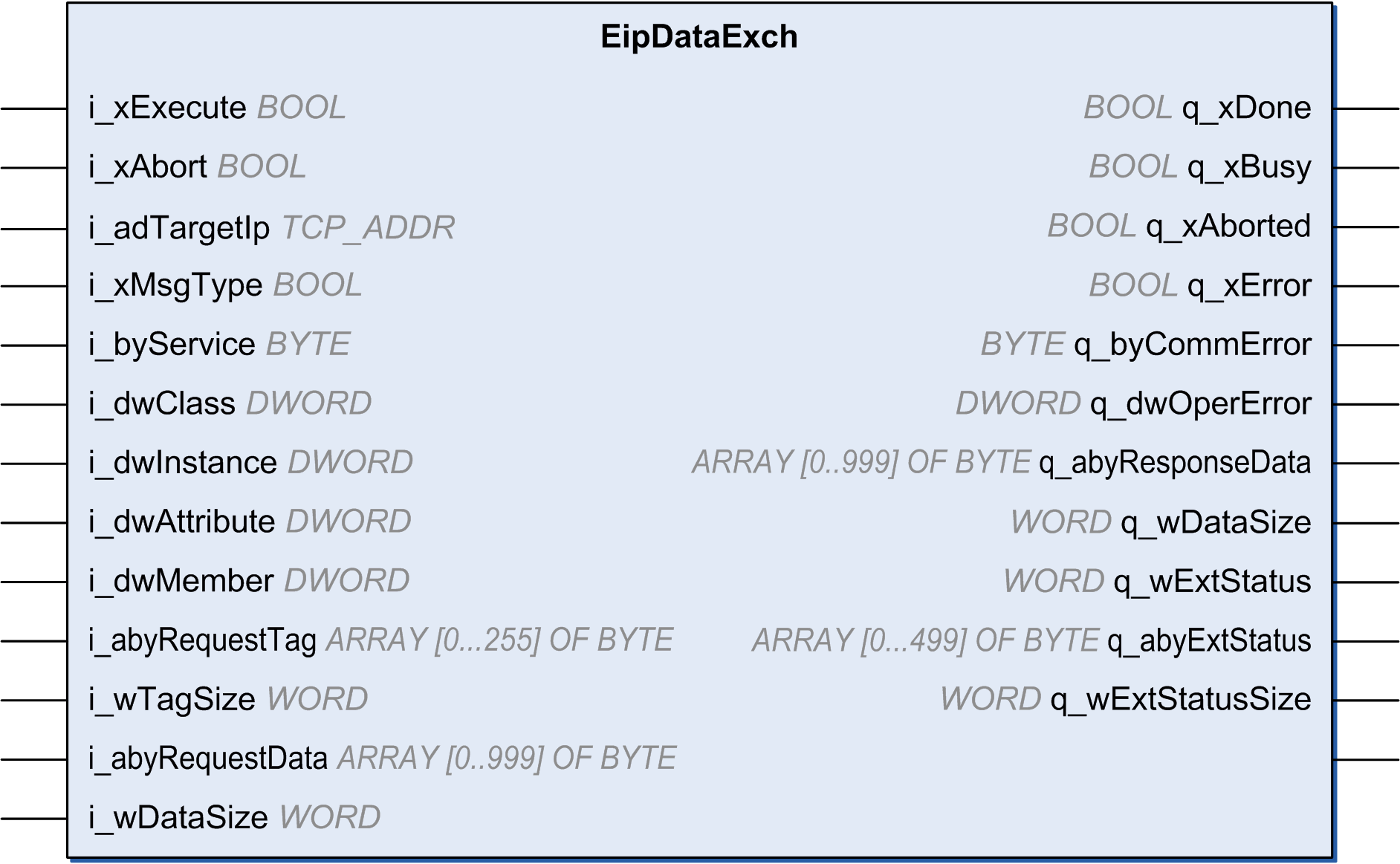

图形表示形式

IL 和 ST 表示形式

要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。

I/O 变量描述

下表介绍了输入变量：

输入	类型	继承自	注释
i_xExecute	BOOL	BASE	缺省值: FALSE。输入 Execute 的上升沿可启动功能块。功能块持续执行，且输出 Busy 设置为 TRUE。 oFALSE：如果 Enable 被设置为 FALSE，输出 Done、Error 或 CommandAborted 将被设置为 TRUE 并持续一个周期。 oTRUE：如果 Enable 被设置为 FALSE，输出 Done、Error 或 CommandAborted 仍将被设置为 TRUE。
i_xAbort	BOOL	BASE	缺省值: FALSE。 oFALSE：执行尚未中止。 oTRUE：执行已被另一个功能块所中止。
i_xMsgType	BOOL	-	oFALSE：UCCM oTRUE：已连接（3 类）消息
i_adTargetIP	TCP_ADDRES	-	目标的 IP 地址
i_byService	BYTE	-	待执行的服务（服务代码见上文）
i_dwClass	DWORD	-	目标类。参见如何在设备文档中查找对象信息。如果类不会成为请求的一部分，则必须为 0xFFFFFFFF
i_dwInstance	DWORD	-	目标实例。参见如何在设备文档中查找对象信息。如果目标是类实例，则可以为 0。如果实例不会成为请求的一部分，则必须为 0xFFFFFFFF
i_dwAttribute	DWORD	-	目标属性。参见如何在设备文档中查找对象信息。如果属性不会成为请求的一部分，则必须为 0xFFFFFFFF
i_dwMember	DWORD	-	目标成分。参见如何在设备文档中查找对象信息。如果成分不会成为请求的一部分，则必须为 0xFFFFFFFF
i_abyRequestTag	ARRAY OF [0…250] BYTE	-	目标扩展符号段。如果未使用，则 i_wTagSize 必须为 0
i_wTagSize	WORD	-	i_abyRequestTag 的实际大小
i_abyRequestData	ARRAY OF [0…999] BYTE	-	应发送至目标的数据。如果未使用，则 i_wDataSize 必须为 0
i_wDataSize	WORD	-	i_abyRequestData 的实际大小

下表描述了输出变量：

输出	类型	继承自	注释
q_xDone	BOOL	BASE	缺省值: FALSE。 oFALSE：执行尚未启动，或者已检出错误。 oTRUE：无检出错误时执行终止。
q_xBusy	BOOL	BASE	缺省值: FALSE。 oFALSE：功能块不处于正被执行状态。 oTRUE：功能块正在执行中。
q_xAborted	BOOL	BASE	缺省值: FALSE。 oFALSE：执行尚未中止。 oTRUE：执行已被 Abort 输入所中止。
q_xError	BOOL	BASE	缺省值: FALSE。 oFALSE：功能块的执行正在进行中，尚未检出错误。 oTRUE：已在执行功能块时检出错误。
q_byCommError	CommunicationErrorCodes	BASE	通讯错误代码
q_dwOperError	OperationErrorCodes	BASE	操作错误代码
q_abyResponseData	ARRAY OF [0…999] BYTE	-	成功时的响应数据
q_wDataSize	WORD	-	以字节数量表示的响应数据的大小
q_abyExtStatus	ARRAY OF [0…499] BYTE	-	出现错误响应时的扩展状态数据
q_wExtStatusSize	WORD	-	以 16 位字数量表示的扩展状态数据的大小
q_wExtStatus	WORD	-	扩展状态字

示例

以下是调用此功能的示例：

MyEipDataExch(

i_xExecute:= Execute,

i_xAbort:= Abort,

q_xDone=> Done,

q_xBusy=> Busy,

q_xAborted=> Aborted,

q_xError=> Err,

q_byCommError=> CommError,

q_dwOperError=> OperError,

i_adTargetIp:= IpAddr,

i_xMsgType:= MsgType,

i_byService:= Service,

i_dwClass:= Class,

i_dwInstance:= Instance,

i_dwAttribute:= Attribute,

i_dwMember:= Member,

i_abyRequestTag:= RequestTag,

i_wTagSize:= TagSize,

i_abyRequestData:= RequestData,

i_wDataSize:= ReqDataSize,

q_abyResponseData=> ResponseData,

q_wDataSize=> ResDataSize,

q_abyExtStatus=> ExtStatusArray,

q_wExtStatusSize=> ExtStatusSize,

q_wExtStatus => ExtStatus);
