熔断器更换 Lexium 62 Connection Module

概述

如果在电源有电时 Lexium 62 Connection Module 断电，可能需要更换内部熔断器。

Lexium 62 驱动系统通过以下方式指示这一状况：

oLexium 62 Power Supply 的 DC 总线 LED 亮起。

oLexium 62 Connection Module 的 DC 总线 LED 熄灭。

注意：更换熔断器之前，先确定过流或短路的来源并修复问题。

需要断开并移除 Lexium 62 Connection Module，才能更换内部熔断器。

危险

高压触电危险

o使用产品之前，确保它已去电。

o断开连接之后，切勿触摸 Lexium 62 Power Supply 模块上的连接器 CN6 电源连接点，因为其上仍有危险电压，这种危险电压将持续大约一秒钟。

o只能在借助工具才能打开的控制柜中操作 Lexium 62 Power Supply 和 Lexium 62 Connection Module。

如果不遵守这些说明，将会导致死亡或严重伤害。

步骤	操作
1	拆下 Lexium 62 Connection Module，请参阅更换组件和电缆。

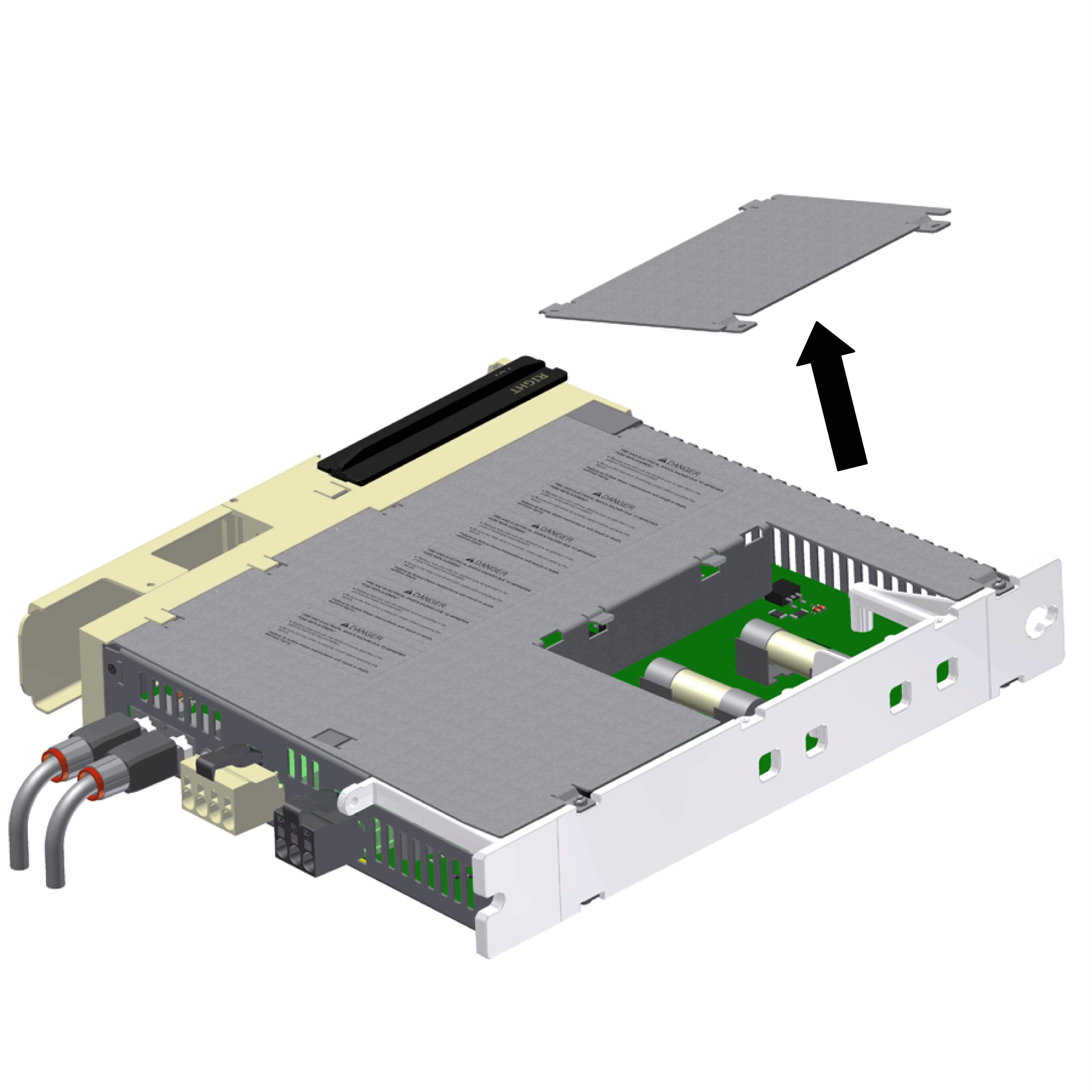

2	断开检修门。

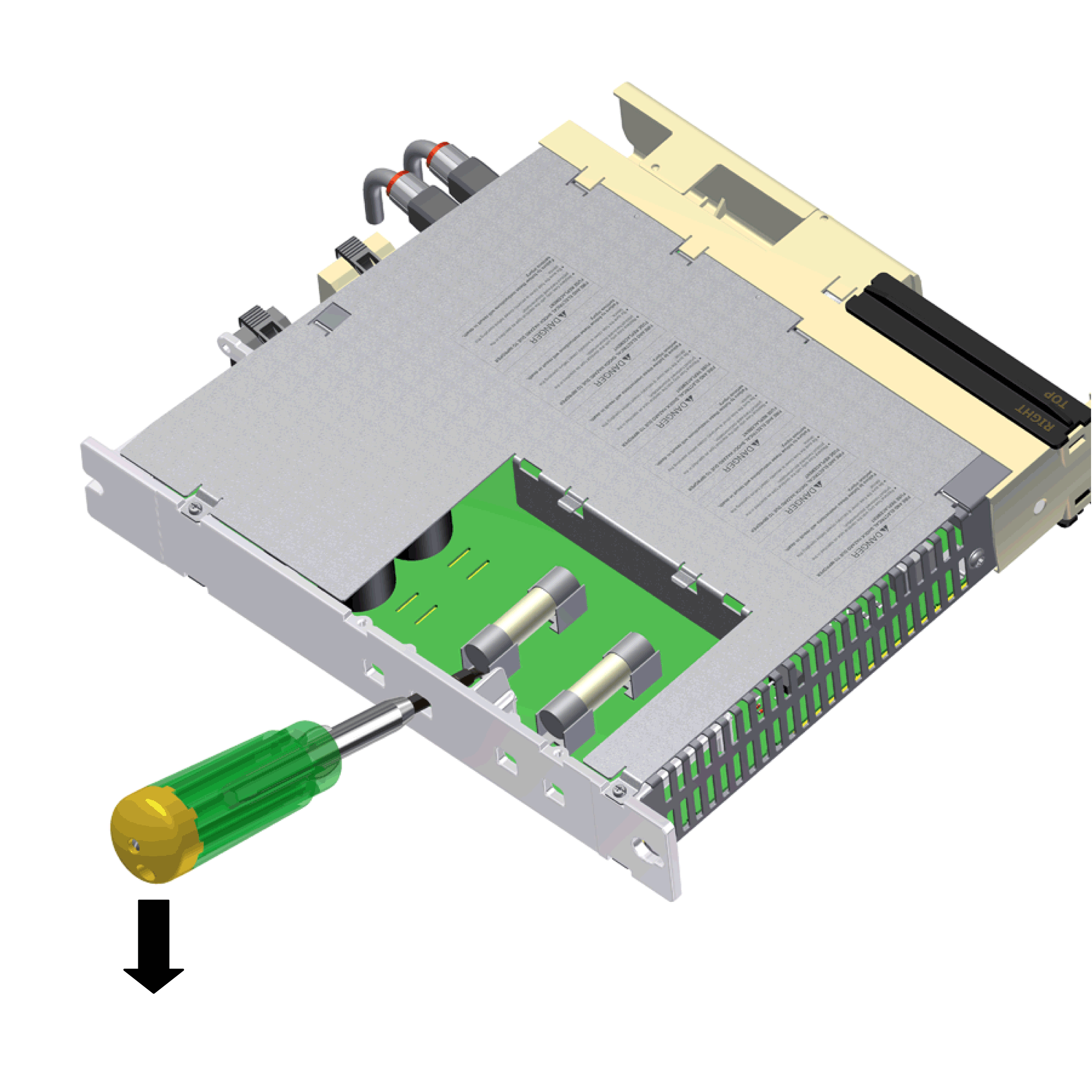

3	在外壳背面，使用螺丝刀取下固定设备上的两个熔断器，将其更换为同类型的新熔断器（商业型号 VW3E6024）。

步骤

操作

拆下 Lexium 62 Connection Module，请参阅更换组件和电缆。

断开检修门。

在外壳背面，使用螺丝刀取下固定设备上的两个熔断器，将其更换为同类型的新熔断器（商业型号 VW3E6024）。

危险

因熔断器更换不当导致起火和触电

o只能根据产品文档中的说明，将熔断器更换为相同类型的熔断器。

o操作设备前，确保熔断器盖牢牢紧闭。

不遵循上述说明将导致人员伤亡。

ESD 保护说明

注意

静电放电

o不得触摸任何电连接件或部件。

o应通过例如穿着合适的服装的方式，预防静电荷。

o如果必须接触电路板，则只能接触其边缘。

o通过触摸接地金属表面的方式来消除已有的静电荷。

不遵循上述说明可能导致设备损坏。

遵循以下说明，以帮助避免因静电放电所致的损坏。

步骤	操作
1	关闭检修门，然后安装 Lexium 62 Connection Module。
2	重新启动系统。

注意：

o如果在修复了过流或短路的来源以及更换了熔断器之后，Lexium 62 Connection Module 仍未做好运行准备或者在重新调试后再次回到无电状态，请联系 Schneider Electric 服务代表。

oLexium 62 组件不包含其他可供用户维修的部件。要么更换组件，要么联系 Schneider Electric 服务代表。

警告

意外动作

o本设备只能搭配经 Schneider Electric 认可的软件和硬件部件。

o本设备的维修只能由授权的 Schneider Electric 服务中心开展。

o每次更改物理硬件配置时，应更新应用程序。
