准备

必要组件

调试需要下述组件：

o调试软件“Lexium DTM Library”

o在通过调试接口连接时，调试软件的现场总线转换器

接口

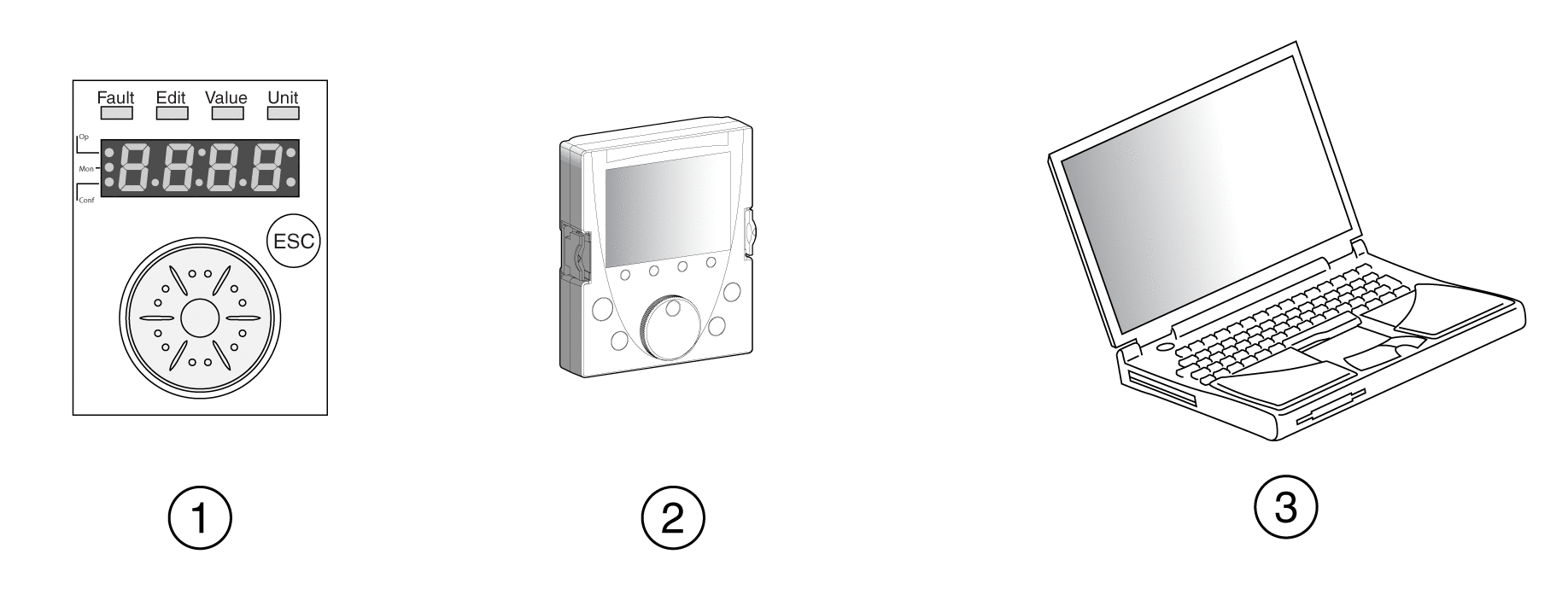

可以通过下列接口进行调试、参数设定以及诊断：

1 集成的 HMI

2 外部图形显示终端

3 装有调试软件“Lexium DTM Library”的PC

可以复制已有的设置。可将已保存的设置导入相同类型的设备。当多台设备设置相同时，如更换设备时，可以采用复制的方法。

调试软件

调试软件“Lexium DTM Library”可以提供图形用户界面，用于调试、诊断和测试设置值。

o在同一个图形表面中设置调节电路参数

o有大量用来进行优化和维护的诊断工具

o可长期记录，有利于对运行特性进行评估

o可测试输入和输出信号

o可在显示屏幕上跟踪信号变化

o可利用导出功能进行数据处理，将设备设置和记录存档

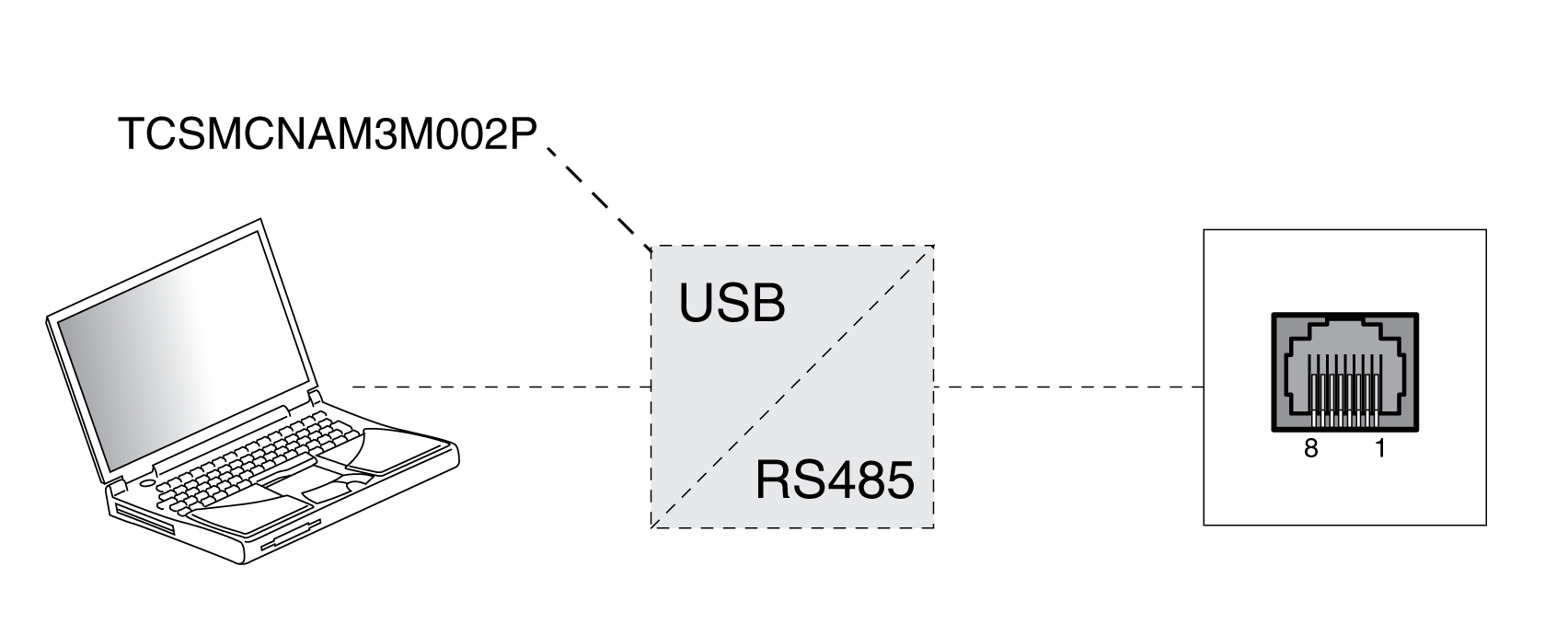

连接 PC 机

可将 PC 与调试软件连接进行调试。PC 可通过一个双向 USB/RS485 转换器连接，参见章节配件与备件。
