Rack iPC Universal 和 Optimized 的接口连接
|
|
|
设备断开连接或意外的设备操作 |
|
o请确保电源、通讯，与附件连接没有给端口造成过大的压力。考虑环境中的振动。 o确保电源线、通讯电缆，与外部附件电缆均已可靠地连接到面板或机柜上。 o只使用状况良好、带锁定系统的 D-Sub 9 针连接器电缆。 o使用市场上可购买到的 USB 电缆。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
USB 端口（USB01、USB23、USB45、USB89、USB1011、USB1213）
Rack iPC 配有 4 个 USB 3.0 接口，支持多达 127 个外接设备的即插即用和热插拔。这些 USB 接口符合 USB UHCI 版次 2.0 的要求，可以在系统 BIOS 设置中禁用。这些 USB 接口用于连接适用于 USB 接口的任何设备。大多数数字设备都符合这个标准。USB 接口支持即插即用。
Rack iPC 让用户能够在 5 VSB 与 5 V 之间切换设置 USB 电源。在跳线设置为 +5 V（默认 2-3 针）时，主板不支持通过键盘或鼠标操作从 S3 唤醒。如果需要设置为 +5 Vsb，则更改跳线设置（1-2 针），并同时修改自定义 BIOS。
Rack iPC 配备有 2 个高性能 1000 Mbit/s 以太网 LAN 转接口，所有主流网络操作系统都支持这两个转接口。后面板上的 RJ45 插口有助于方便地执行 LAN 连接。
Rack iPC 包括可驱动传统 VGA 和 DVI 显示器的 VGA 和 DVI 接口。VGA 是通常用于 VGA 的标准 Sub-D15 接口。
此接口用于通过带 Sub-D9 公接口的电缆将 Rack iPC 连接至远程设备。
Rack iPC 配有 Sub-D9 接口，用作 RS-232/422/485 串行通信端口。
您可以通过 BIOS 设置来更改 RS-422/485 通信模式：Advanced BIOS Features Setup > Super IO Configuration。
通过使用一条长的 PLC 电缆线连接至 Rack iPC，即使该电缆和面板都接地，它们的电势也可能不同。
该 Rack iPC 串行端口为非隔离式端口。SG (信号接地)以及功能性接地 (FE) 端子在面板内侧进行连接。
|
|
|
电击 |
|
o使接地连接螺钉和地面直接相连。 o切勿通过设备的接地连接螺钉将其它设备连接至地面。 o请根据当地规范和要求安装所有电缆。如果当地法规不要求接地，请依照可靠的指南（例如，美国国家电气规范第 800 条）进行接地。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
下表显示了 Sub-D9 接口的针脚分配：
|
针脚 |
分配 |
|||
|---|---|---|---|---|
|
RS-232 |
RS-422 |
RS-485 |
|
|
|
1 |
DCD |
TX- |
DATA- |

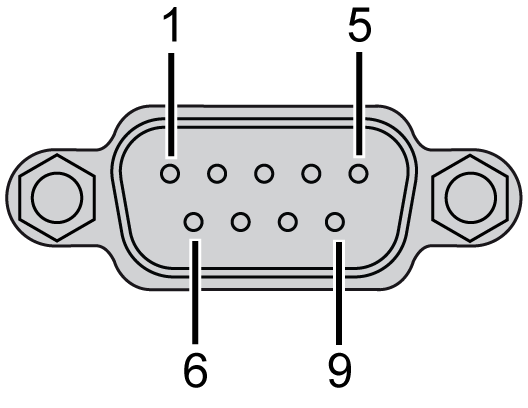

Sub-D9 公接口：
|
|
2 |
RXD |
TX+ |
DATA+ |
|
|
3 |
TXD |
Rx+ |
– |
|
|
4 |
DTR |
RX- |
– |
|
|
5 |
GND |
GND |
GND |
|
|
6 |
DSR |
– |
– |
|
|
7 |
RTS |
– |
– |
|
|
8 |
CTS |
– |
– |
|
|
9 |
RI |
– |
– |
|
注意： 通信电缆承受的重量或压力过大可能导致设备连接中断。
Rack iPC 配有一个外部显示端口用于连接显示面板。
主板上设有 2 个 6 针 mini-DIN 接口 (KBMS1)，分别用于连接 PS/2 键盘和 PS/2 鼠标。KBMS2 用于通过电缆（部件号：1700018699）来连接 PS/2 键盘和 PS/2 鼠标。

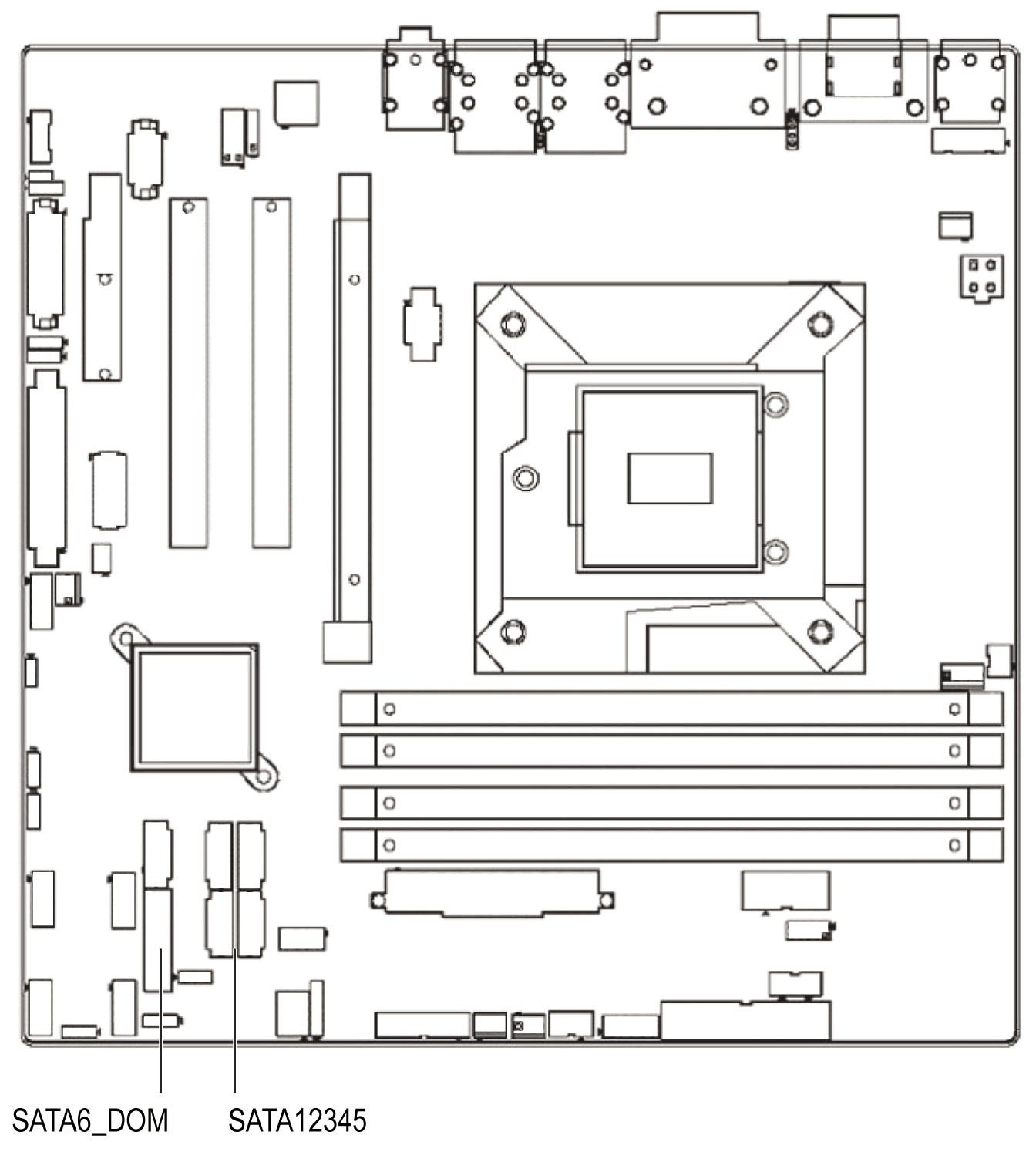

Rack iPC 配备有高性能串行 ATA 接口（传输速率达 300 MB/s）以及串行 ATA III 接口（传输速率达 600 MB/s），有助于用节省空间的薄电缆来进行硬盘驱动器接线。

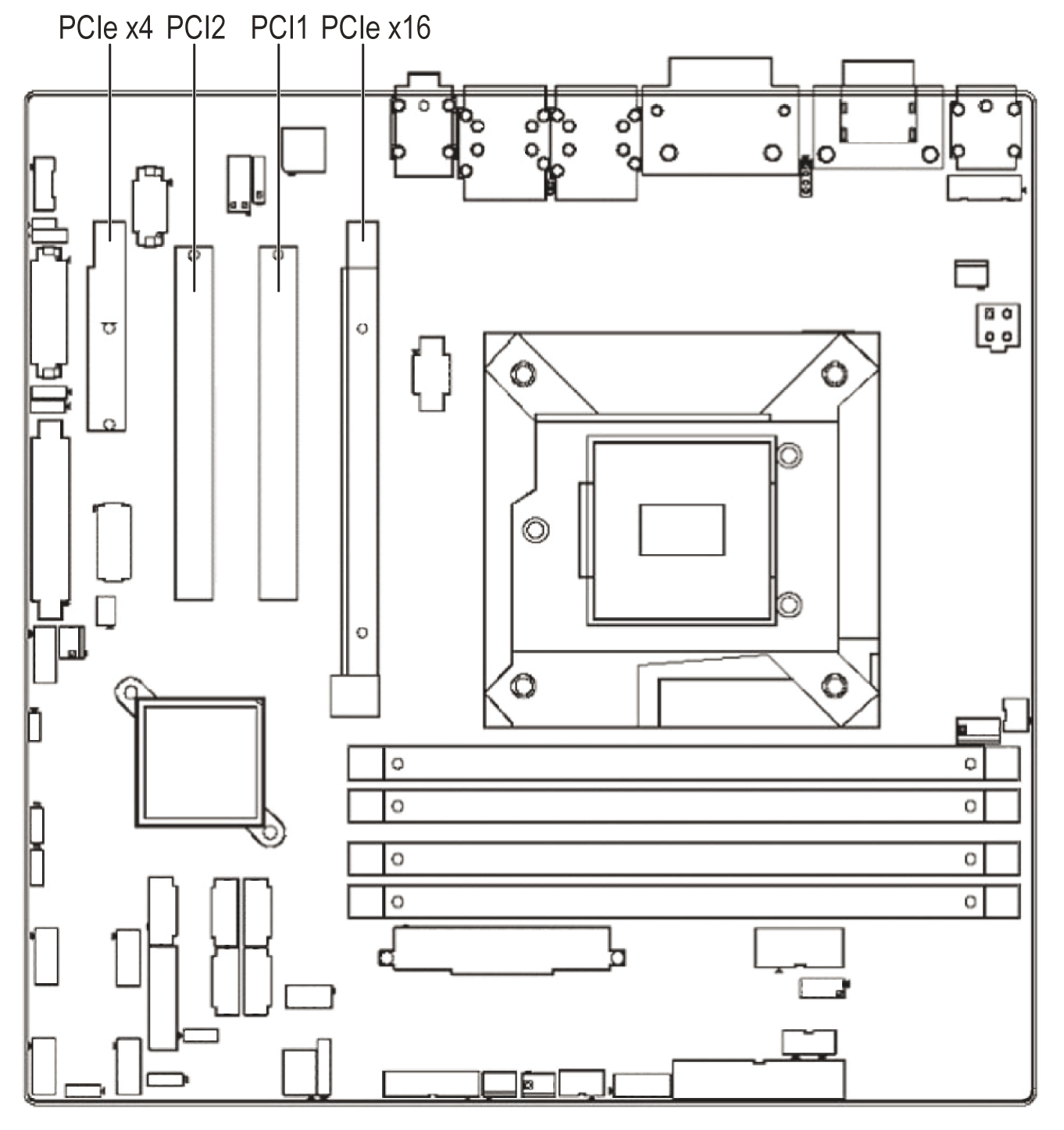

Rack iPC 配备有一个 PCIe x4 插槽、一个 PCIe x16 插槽以及 2 个 PCI 插槽，如果应用要求使用的显卡在性能上比 CPU 可提供的嵌入式显卡控制器的性能高，那么用户就可以使用这些插槽来安装附加卡。
