事件计数模式用于计算给定时间段内一系列事件的数量。
计数器评估在预定义时间段内应用到输入的脉冲数。在每个时间段结束时用收到的事件数更新计数寄存器。
在该时间段内可以使用同步。这样将为新的预定义时间段重新启动事件计数。计数在同步条件的跳变沿重新启动
|

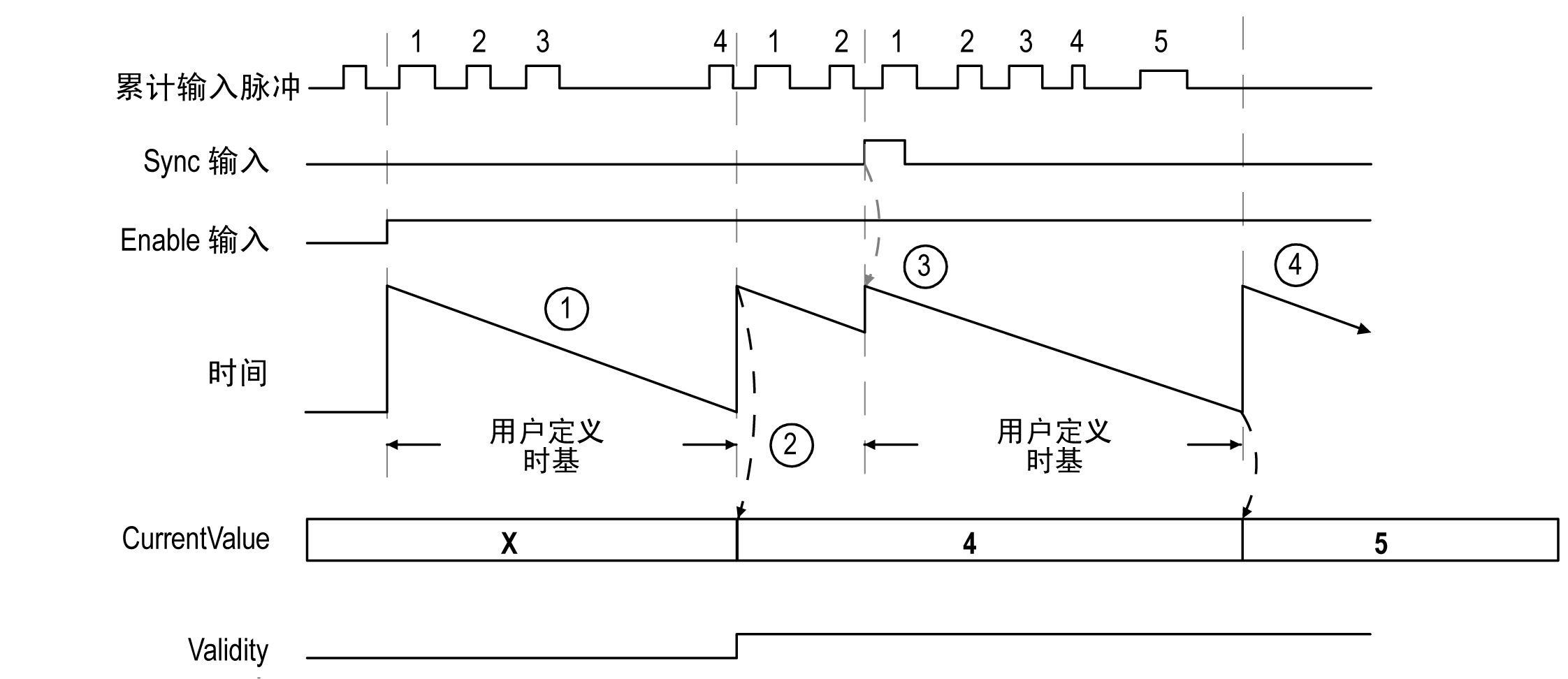

阶段 |
操作 |
|---|---|
|
1 |
启用条件 = TRUE 时，计数器对预定义时间段内物理输入上的事件（脉冲）数进行累计。 如果 Validity = 0，则不使用当前值。 |
|
2 |
第一个时间段过去后，计数器值设置为该时间段内算出的事件数，并且 Validity 设置为 TRUE。 计数针对新时间段重新启动。 |
|
3 |
在同步条件的上升沿： o累计输入脉冲值复位为 0 o当前值不更新 o计数针对新时间段重新启动 |
|
4 |
该时间段过去后，计数器值设置为在该时间段内算出的事件数。 计数针对新时间段重新启动。 |
注意：
在 Main 类型上，当启用条件：
o设置为 FALSE：中止当前计数，并且 CurrentValue 保持为前一个有效值。
o设置为 TRUE：累计值复位为 0，CurrentValue 保持不变，计数为新时间段重新启动。
