危险场所存在爆炸危险 |
|
请勿在危险场所使用本产品。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
设备断开连接或意外的设备操作 |
|
o请确保电源、通讯与附件连接没有给端口造成过大的压力。考虑环境中的振动。 o确保电源线、通信电缆，与外部附件电缆均已可靠地连接到面板或机柜上。 o只使用状况良好、带锁定系统的 D-Sub 9 针连接器电缆。 o使用市场上可购买到的 USB 电缆。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
此接口用于通过串行接口电缆将 S-Panel PC 连接至远程设备。连接器为 D-Sub 9 针插头连接器。
通过使用一条长的 PLC 电缆线连接至 S-Panel PC，即使该电缆和面板都接地，它们的电势也可能不同。
该 S-Panel PC 串行端口为非隔离式端口。屏蔽地以及功能性接地端子在面板内侧进行连接。
|
|
|
电击 |
|
o使接地连接螺钉和地面直接相连。 o切勿通过设备的接地连接螺钉将其它设备连接至地面。 o请根据当地规范和要求安装所有电缆。如果当地法规不要求接地，请依照可靠指南（例如，美国国家电气规范第 800 条）进行接地。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
下表显示 D-Sub 9 引脚分配 (COM1)：
|
引脚 |
分配 |
|
|---|---|---|
|
RS-232 |
|
|
|
1 |
DCD |

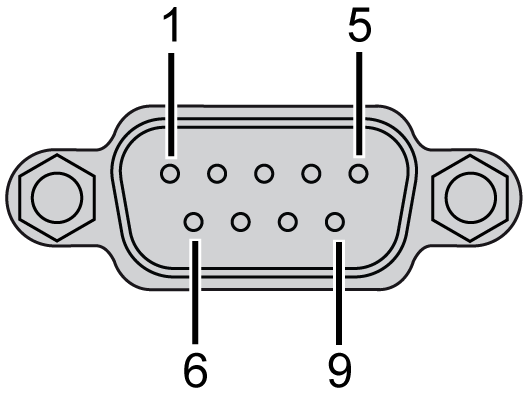

D-Sub 9 针插头连接器：
|
|
2 |
RxD |
|
|
3 |
TxD |
|
|
4 |
DTR |
|
|
5 |
GND |
|
|
6 |
DSR |
|
|
7 |
RTS |
|
|
8 |
CTS |
|
|
9 |
RI |
|
下表显示 D-Sub 9 引脚分配 (COM2)：
|
引脚 |
分配 |
||
|---|---|---|---|
|
RS-232 |
RS-422/485 |
|
|
|
1 |
DCD |
TxD-/Data- |
D-Sub 9 针插头连接器：
|
|
2 |
RxD |
TxD+/Data+ |
|
|
3 |
TxD |
RxD+ |
|
|
4 |
DTR |
RxD- |
|
|
5 |
GND |
GND/VEE |
|
|
6 |
DSR |
不适用 |
|
|
7 |
RTS |
不适用 |
|
|
8 |
CTS |
不适用 |
|
|
9 |
RI |
不适用 |
|
通信电缆承受的重量或压力过大可能导致设备连接中断。
注意： 调整 BIOS 中的串口配置 COM2。您可以选择 RS-232、RS-422 或 RS-485 至 COM2 端口。RS-485 端口具有自动数据流量控制功能，可以自动检测数据流向。
注意： 为了通过 RS-485 COM 端口将 Modbus 连接到 Schneider Electric 设备，勿使用标准 Schneider Electric 电缆。按照上述接线图，根据要连接的远程设备建立方便的电缆连接。
