危险场所存在爆炸危险 |
|
请勿在危险场所使用本产品。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
设备断开连接或意外的设备操作 |
|
o请确保电源、通讯与附件连接没有给端口造成过大的压力。考虑环境中的振动。 o确保电源线、通信电缆，与外部附件电缆均已可靠地连接到面板或机柜上。 o只使用状况良好、带锁定系统的 D-Sub 9 针连接器电缆。 o使用市场上可购买到的 USB 电缆。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
注意： M12 连接器：IEC 61076-2-101 (IEC 60947-5-2) NECA 4202。
注意： HMIYCABM1211 现成可用电缆套件可用。
|
M12 引脚编号 |
描述 |
缆线颜色 |
DC 24V |
|---|---|---|---|
|
1 |
0 Vdc |
白色 |
|
|
2 |
0 Vdc |
白色 |
|
|
3 |
24 Vdc |
黑色 |
|
|
4 |
24 Vdc |
黑色 |
|
|
5 |
GND |
绿色 |
|

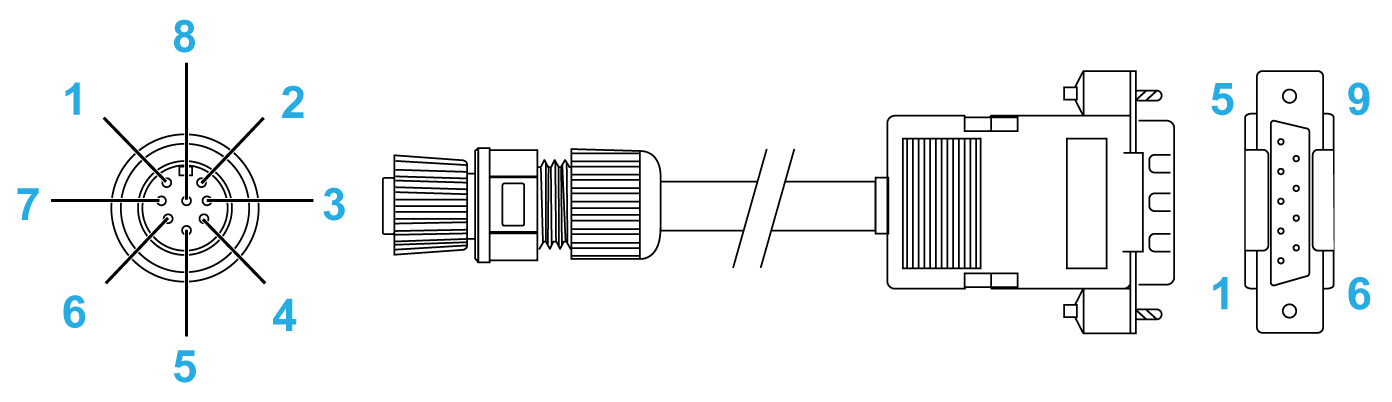

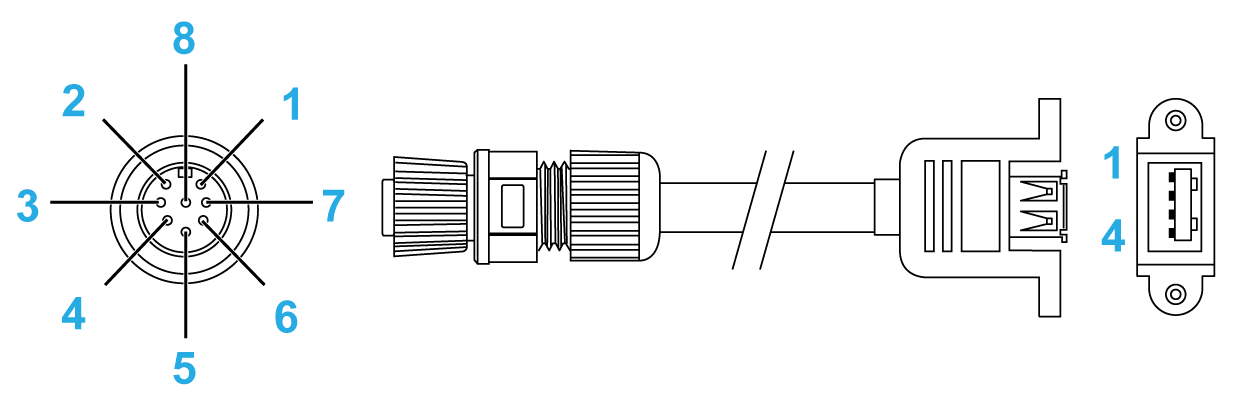

M12 引脚编号 |
信号 |
DB-9 引脚编号 |
COM |
|---|---|---|---|
|
1 |
CD |
1 |
|
|
2 |
RXD |
2 |
|
|
3 |
TXD |
3 |
|
|
4 |
DTR |
4 |
|
|
5 |
IGND |
5 |
|
|
6 |
DSR |
6 |
|
|
7 |
RTS |
7 |
|
|
8 |
CTS |
8 |
|
M12 引脚编号 |
信号 |
缆线颜色 |
RJ45 引脚编号 |
USB |
|---|---|---|---|---|
|
1 |
VCC |
红色 |
1 |
|
|
3 |
D+ |
绿色 |
2 |
|
|
5 |
VSS |
黑色 |
4 |
|
|
6 |
D- |
白色 |
3 |
|
|
8 |
屏蔽层 |
– |
– |
|

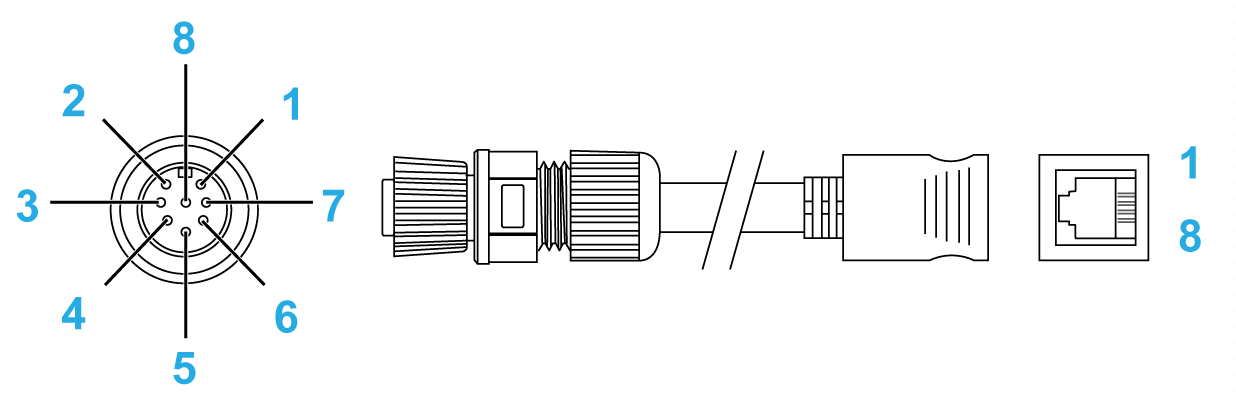

M12 引脚编号 |
信号 |
缆线颜色 |
RJ45 引脚编号 |
ETH |
|---|---|---|---|---|
|
1 |
TX_D1+ |
橙色/白色 |
1 |
|
|
2 |
TX_D1- |
橙色 |
2 |
|
|
3 |
RX_D2+ |
绿色/白色 |
3 |
|
|
4 |
BI_D3+ |
蓝色 |
4 |
|
|
5 |
BI_D3- |
蓝色/白色 |
5 |
|
|
6 |
RX_D2- |
绿色 |
6 |
|
|
7 |
BI_D4+ |
棕色/白色 |
7 |
|
|
8 |
BI_D4- |
棕色 |
8 |
