Enclosed PC 说明

简介

显示屏 PC 多点触控具有带投射电容式触控技术的触摸屏，当表面潮湿时它们可能无法正常工作。

警告

失控

o在操作系统启动期间不要接触触摸屏区域。

o当触摸屏表面潮湿时请勿操作。

o如果触摸屏表面潮湿，则用柔软的抹布擦去任何多余的水分，然后再操作。

o务必仅使用接地规程中所示的已授权接地配置。

不遵循上述说明可能导致人员伤亡或设备损坏。

注意：

o为了避免意外接触，如果出现异常接触（如水），时长达数秒，则触控会被禁用。在意外接触情况消除后，只需数秒即可恢复正常触控功能。

o由于“触摸屏固件”会在 Windows 启动时自动初始化，因此在操作系统启动期间不要接触触摸屏区域。

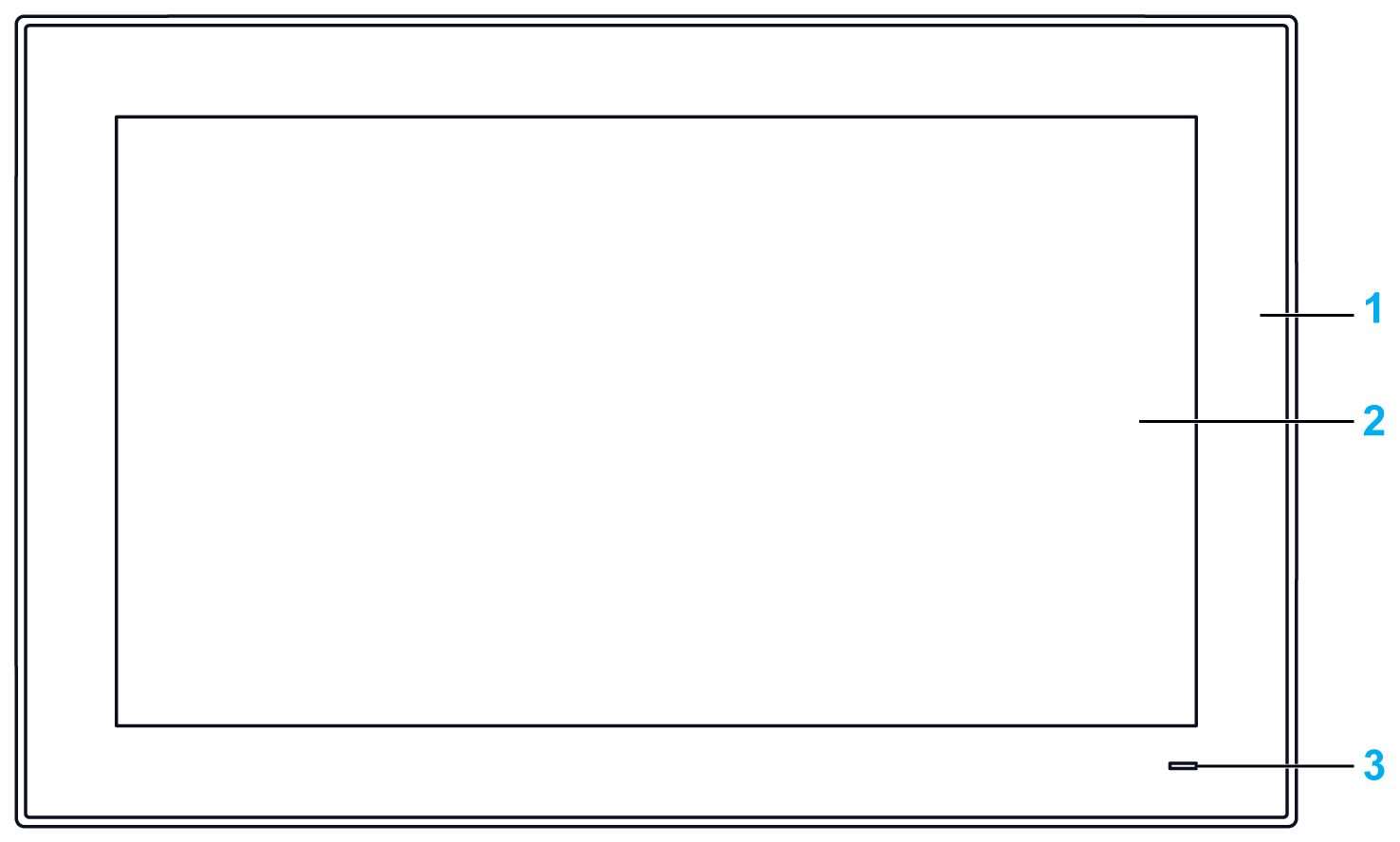

Enclosed PC W19” 正视图

1 面板

2 多点触控屏

3 状态指示灯

下表介绍了状态指示灯的含义：

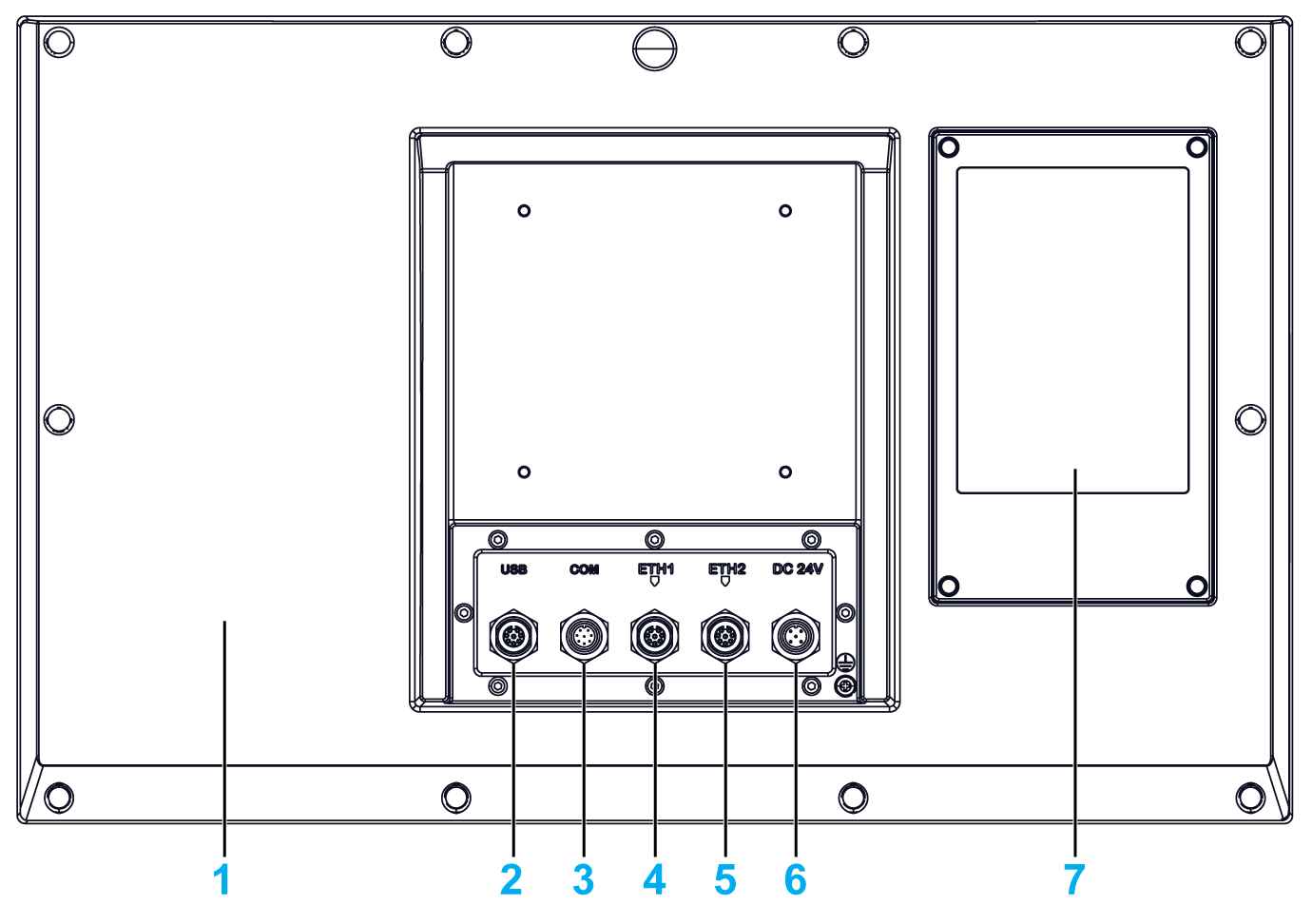

Enclosed PC 背面视图

1 盖子

2 带 M12 连接器（8 针母头）的 USB 2.0

3 带 M12 连接器（8 针公头）的 RS-232

4 带 M12 连接器（8 针母头）的 ETH1 10/100/1000 base-T

5 带 M12 连接器（8 针母头）的 ETH2 10/100/1000 base-T

6 带 M12 连接器（5 针公头）的直流电源

7 查看 HDD/SSD 的后盖

注意：冷却方法为被动散热器。

注意： Enclosed PC 不支持可选接口。
