如何通过 ST 语言使用功能或功能块

一般信息

本部分介绍如何使用 ST 语言实现功能和功能块。

我们以功能 SetRTCDrift 和功能块 TON 为例演示实现的过程。

通过 ST 语言使用功能

以下过程描述如何用 ST 语言插入一个功能：

步骤	动作
1	通过结构化文本语言打开 POU 或创建新 POU。注意：此处未详细介绍创建 POU 的步骤。有关详细信息，请参阅添加和调用 POU。
2	创建功能所需的变量。
3	在 POU ST 编辑器中，使用功能 ST 语言的常规语法。常规语法为： FunctionResult:= FunctionName(VarInput1, VarInput2,..VarInputx);

步骤

动作

通过结构化文本语言打开 POU 或创建新 POU。

注意：此处未详细介绍创建 POU 的步骤。有关详细信息，请参阅添加和调用 POU。

创建功能所需的变量。

在 POU ST 编辑器中，使用功能 ST 语言的常规语法。常规语法为：

FunctionResult:= FunctionName(VarInput1, VarInput2,..VarInputx);

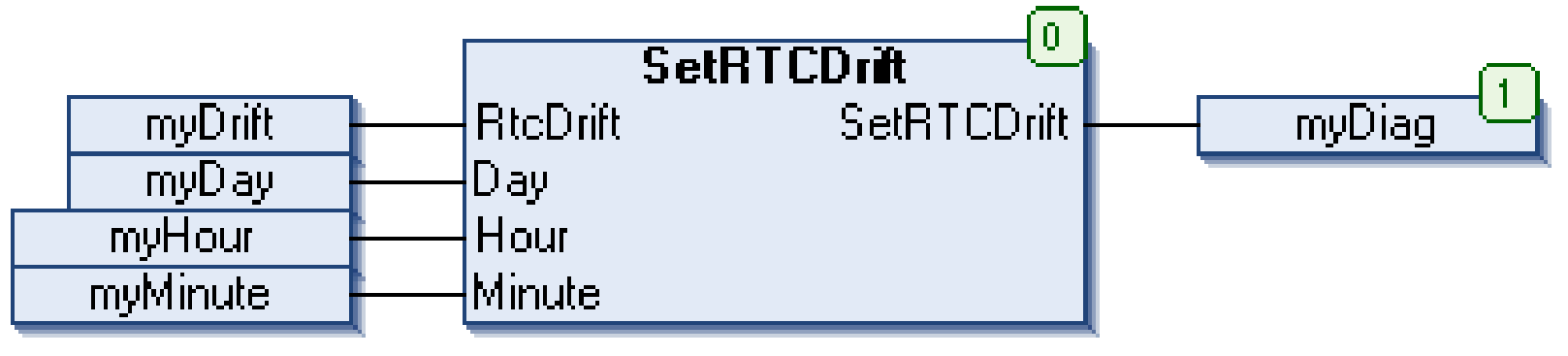

要阐释该过程，请考虑下面以图形方式表示的 SetRTCDrift 功能：

功能	图形表示形式
SetRTCDrift

功能

图形表示形式

SetRTCDrift

此功能的 ST 语言如下所示：

功能	POU ST 编辑器中的表示形式
SetRTCDrift	PROGRAM MyProgram_ST VAR myDrift: SINT(-29..29) := 5; myDay: DAY_OF_WEEK := SUNDAY; myHour: HOUR := 12; myMinute: MINUTE; myRTCAdjust: RTCDRIFT_ERROR; END_VAR myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

功能

POU ST 编辑器中的表示形式

SetRTCDrift

PROGRAM MyProgram_ST
VAR myDrift: SINT(-29..29) := 5;
myDay: DAY_OF_WEEK := SUNDAY;
myHour: HOUR := 12;
myMinute: MINUTE;
myRTCAdjust: RTCDRIFT_ERROR;
END_VAR

myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

通过 ST 语言使用功能块

以下过程描述如何用 ST 语言插入一个功能块：

步骤	动作
1	通过结构化文本语言打开 POU 或创建新 POU。注意：此处未详细介绍创建 POU 的步骤。有关添加、声明和调用 POU 的更多信息，请参阅相关文档。
2	创建功能块所需的输入和输出变量以及实例： o输入变量是功能块所需的输入参数 o输出变量接收功能块返回的值
3	在 POU ST 编辑器中，使用功能块 ST 语言的常规语法。常规语法为： FunctionBlock_InstanceName(Input1:=VarInput1, Input2:=VarInput2,... Ouput1=>VarOutput1, Ouput2=>VarOutput2,...);

步骤

动作

通过结构化文本语言打开 POU 或创建新 POU。

注意：此处未详细介绍创建 POU 的步骤。有关添加、声明和调用 POU 的更多信息，请参阅相关文档。

创建功能块所需的输入和输出变量以及实例：

o输入变量是功能块所需的输入参数

o输出变量接收功能块返回的值

在 POU ST 编辑器中，使用功能块 ST 语言的常规语法。常规语法为：

FunctionBlock_InstanceName(Input1:=VarInput1, Input2:=VarInput2,... Ouput1=>VarOutput1, Ouput2=>VarOutput2,...);

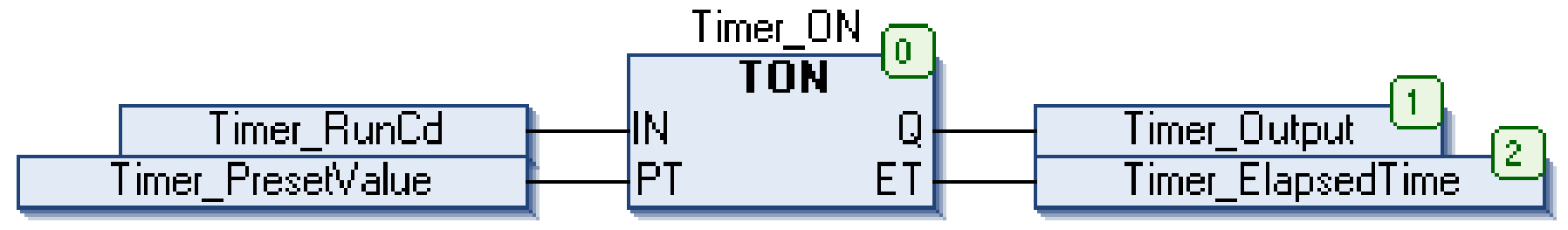

要阐释该过程，请考虑下面以图形方式表示的 TON 功能块示例：

功能块	图形表示形式
TON

功能块

图形表示形式

TON

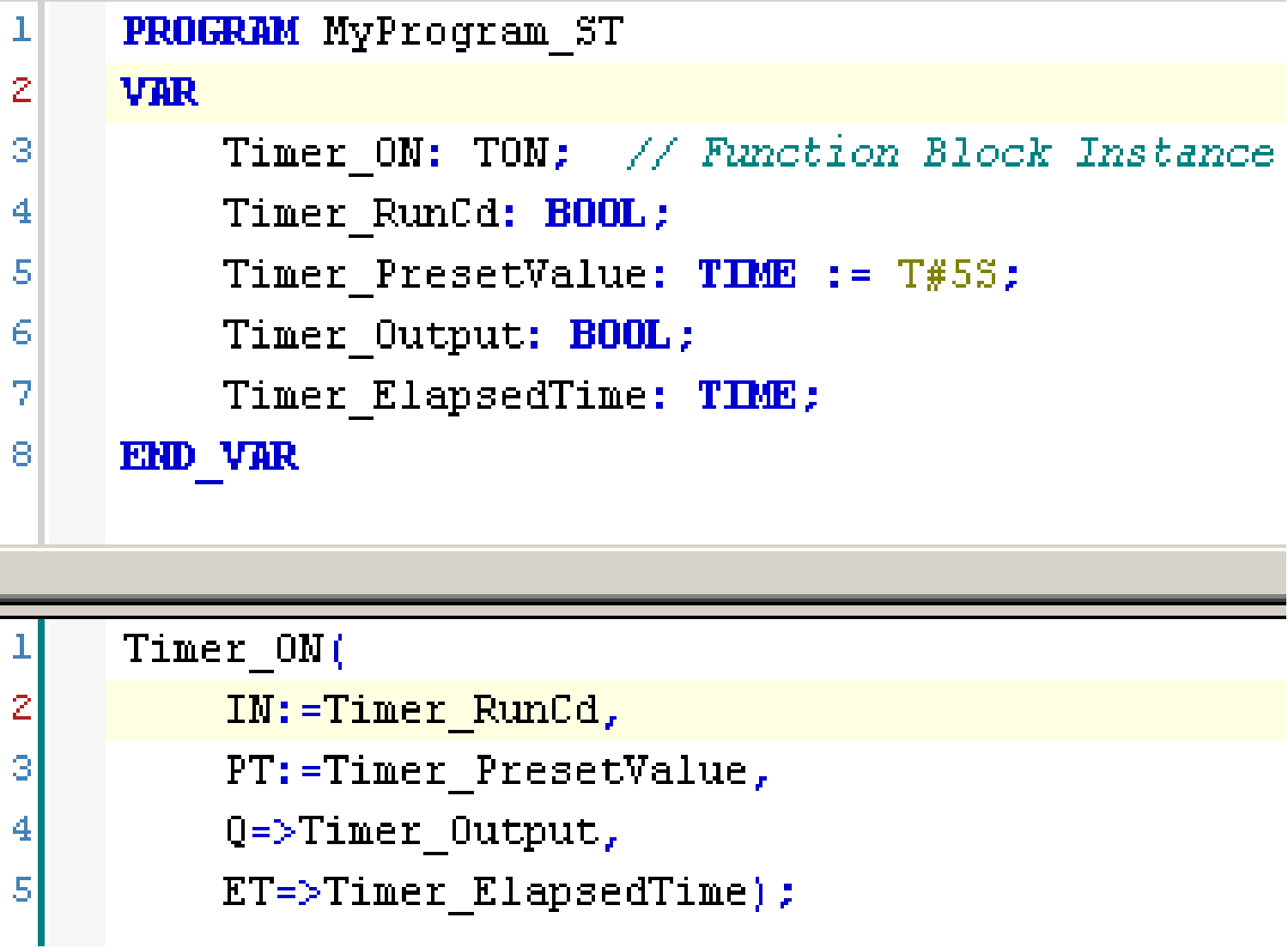

下表显示了采用 ST 语言的功能块调用的示例：

功能块	POU ST 编辑器中的表示形式
TON

功能块

POU ST 编辑器中的表示形式

TON
