顺序功能图 (SFC)

概述

项目设置 > SFC 对话框让您能够定义 SFC 对象的缺省设置。这些设置在新 SFC 对象的属性中自动分配给此新对象。

注意： 使用适用于所有按钮，将此对话框中的修改应用到现有 SFC 对象。为此，应在属性的 SFC 选项卡中选择选项使用默认值。

布局和视图的设置在工具 > 选项 > SFC 编辑器对话框中指定。

生成选项卡

代码生成

标志选项卡（变量）

标志选项卡列出的标志是隐式创建的用于监视和控制 SFC 图中的处理的变量。此对话框中提供了简短描述。有关标志的详细信息，请参阅隐式变量 - SFC 标志的说明。

您可以通过选择相应的复选框来激活每个标志变量的自动声明（声明）和用法（使用）。这些设置随后用作新 SFC 对象的缺省设置。

注意： 在线模式下，自动声明的标志对象会显示在 SFC 编辑器的声明部分中。

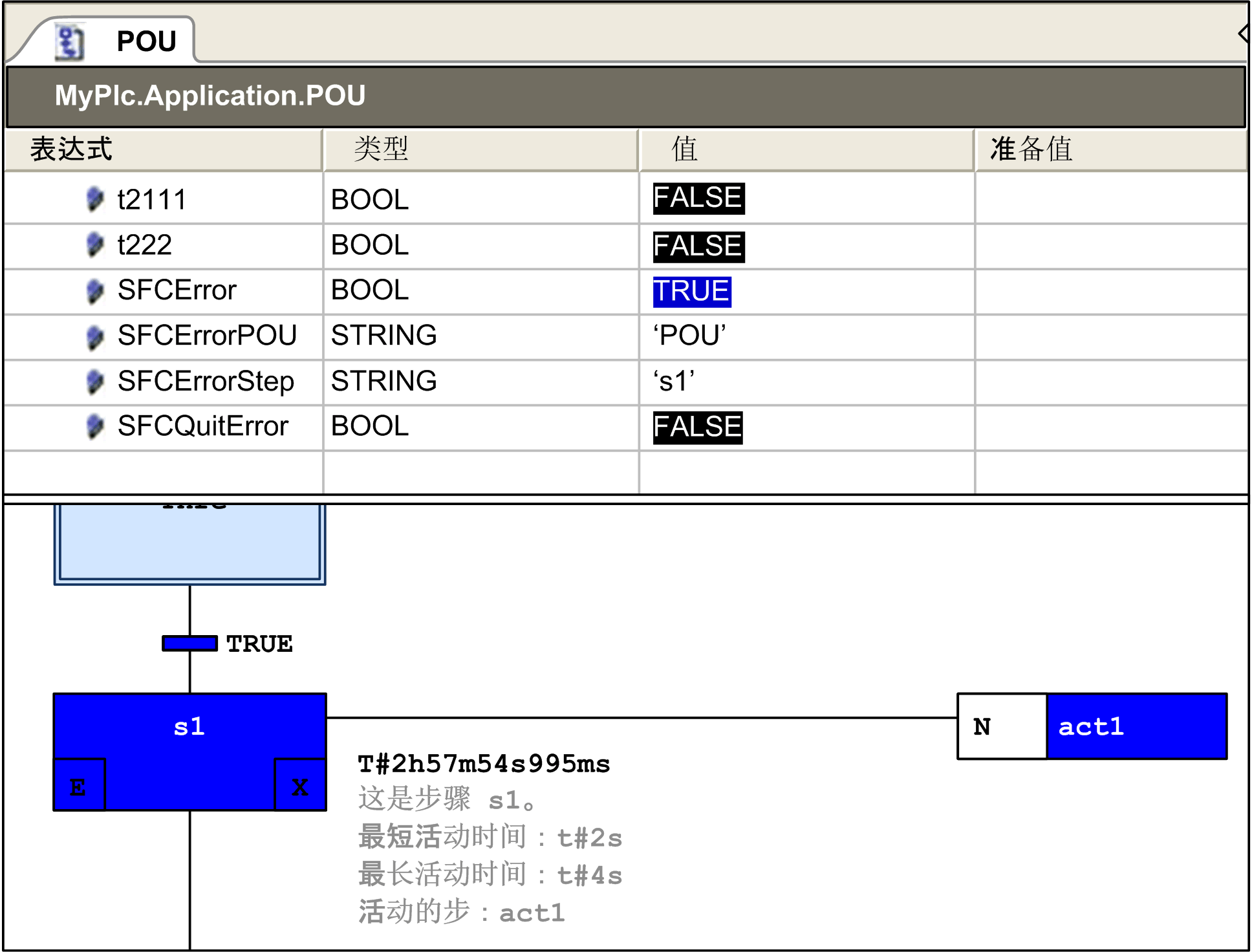

编辑器的在线模式下的 SFC 错误标志示例

在 SFC 对象 POU 中的步 s1 中，SFCError 标志记录了超时。

在线模式下的 SFC 标志：
