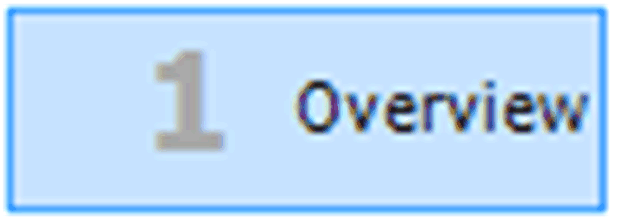

页码

将根据其位置自动提供页码。您可在页面顶部的橙色字段中输入名称（在该示例中为 Overview）。

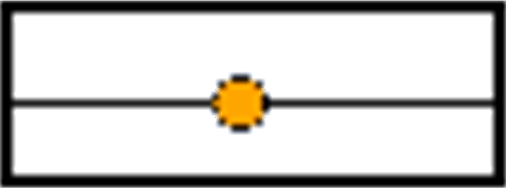

控制点

需要控制点来固定手动修改的连接线路线。这有助于防止修改被命令 Route all Connections 复原。借助 2 个控制点，您可标记要修改其线路的线条的确切部分。

输入的上升沿递增

您可选择 ??? 提供的文本，并用变量或常量替换它。输入助手用于选择有效标识符。

输出

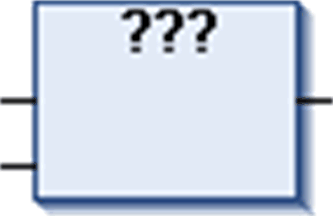

运算块

您可使用运算块来表示操作符、功能、功能块和程序。您可选择 ??? 提供的文本，并用操作符、功能、功能块或程序名来替换它。输入助手用于选择其中一个可用对象。

如果插入功能块，将在运算块上方显示另一个 ???。用功能块实例的名称替代问号。如果对包含常量输入参数的功能块进行了实例化，则运算块元素会在运算块左下角显示字段参数...。单击此按钮可打开用于编辑输入参数的对话框。请参阅编辑参数...章节。

如果用另一个运算块替代现有运算块（通过修改输入的名称），并且新的运算块具有不同的最小或最大输入或输出引脚数目，将相应地修改引脚。如果要移除引脚，则应当先移除最低的引脚。

跳转

使用跳转元素来指示程序应当继续执行的位置。该位置通过标签定义（请参见下文）。因此，通过标签名来替代 ??? 提供的文本。

标签

标签将标记程序可跳转至其上的位置（请参见元素跳转）。

处于在线模式下时，将自动插入标记 POU 末尾的返回标签。

返回

处于在线模式下时，将把返回元素自动插入第一列以及编辑器的最后元素之后。在单步运行时，会在 POU 上的执行结束时自动跳转。

合成器

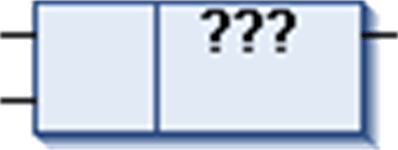

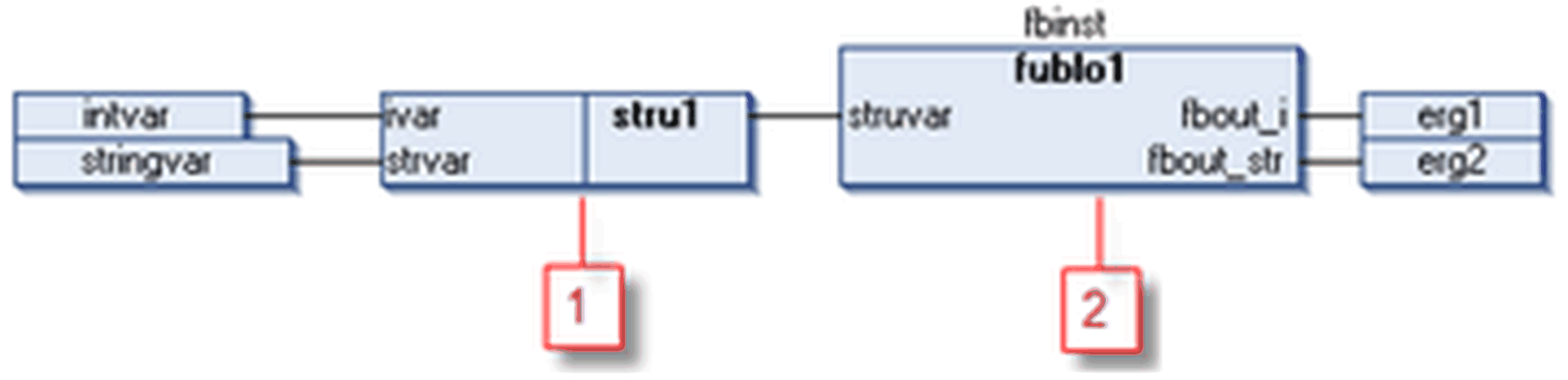

使用合成器来处理结构类型的运算块的输入。合成器将显示结构组件，从而程序员可在 CFC 中访问它们。为此，以类似所关注结构的方式对合成器命名（通过用名称替代 ???），并将其连接至运算块，而不是使用输入元素。

选择器

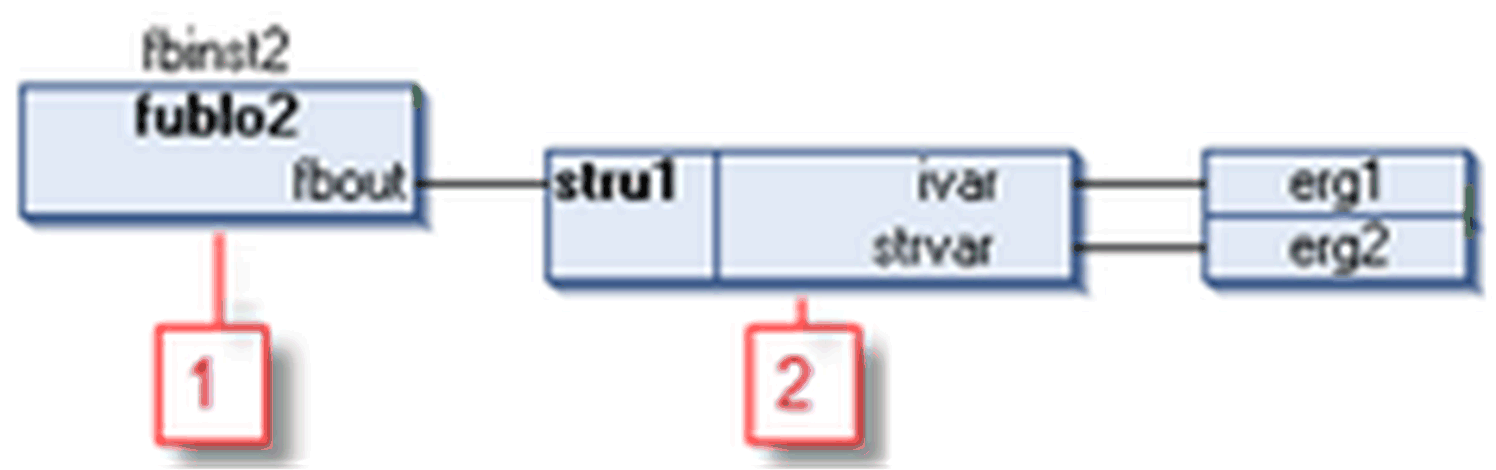

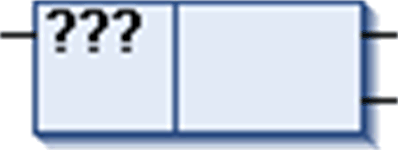

与合成器相比，选择器用于处理结构类型的运算块的输出。选择器将显示结构组件，从而程序员可在 CFC 中访问它们。为此，以类似所关注结构的方式对选择器命名（通过用名称替代 ???），并将其连接至运算块，而不是使用输出元素。

注释

使用该元素将任何注释添加至图表。选择占位符文本，并用任何所需文本替代它。要在注释中获取新的行，可按 CTRL + ENTER。

连接标志 – 源极

连接标志 - 漏极

您可在元素之间使用连接标志而不使用连接线。这有助于清除复杂图表。

要进行有效连接，可在元素的输出处分配连接标志 - 源极元素，并在另一个元素的输入处分配连接标志 - 漏极（参见下文）。向两个标记赋予相同名称（不区分大小写）。

命名：

第一个连接标志 – 插入 CFC 的源极元素被默认命名为 C-1 并且可手动对其进行修改。在其配对连接标记“漏极”中，使用和源极标记中所用一样的名称字符串替代 ???。编辑器将验证标记的名称是否为唯一。如果源极标记的名称更改，也将自动重新命名所连接源极标记的名称。但是，如果将漏极标记重命名，源极标记将保留旧名称。这可让您重新配置连接。同样地，移除连接标志不会移除其匹配部分。

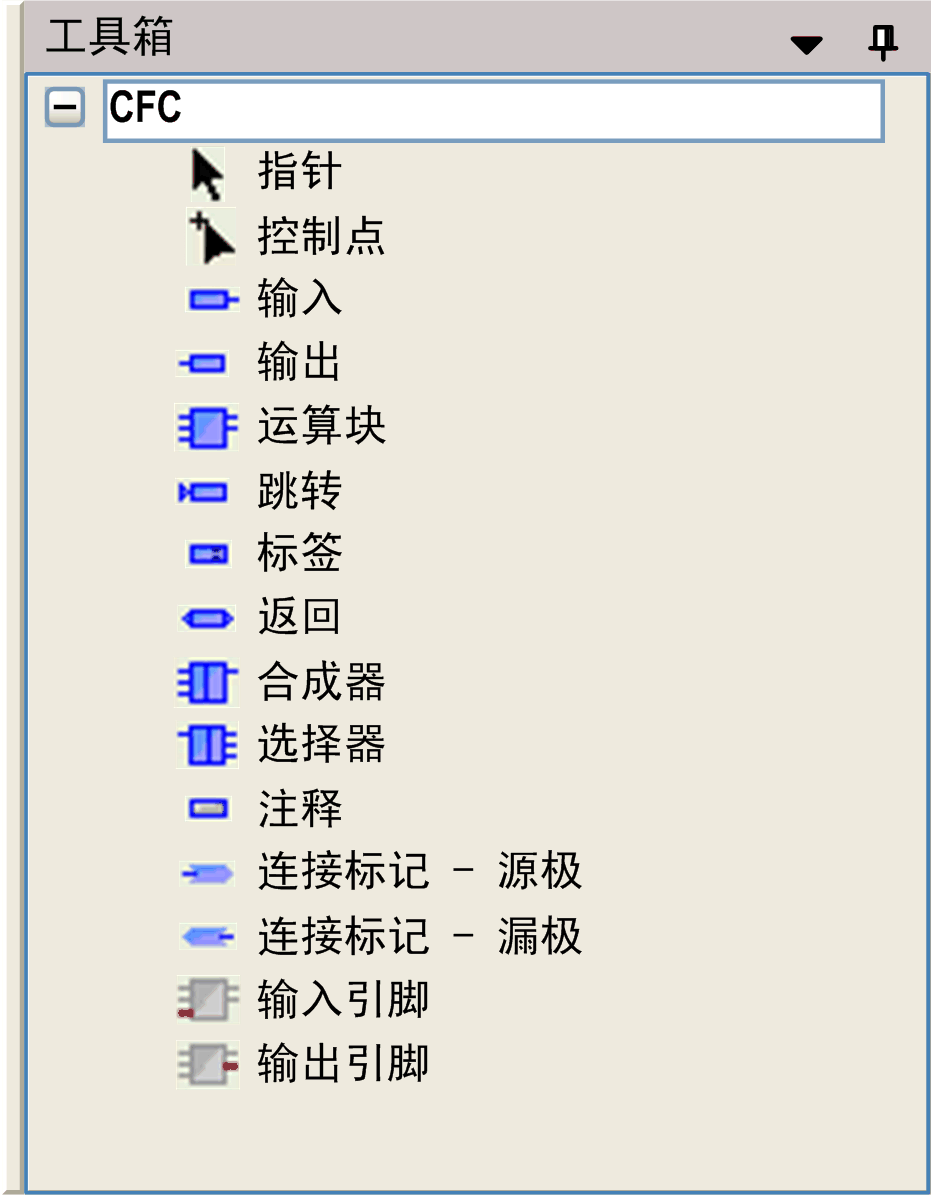

要在图表中使用连接标志，可将其从工具箱拖动至编辑器窗口，然后将其引脚与相应元素的输出或输入引脚连接。您也可通过使用命令连接标志转换现有正常连接行。该命令也可让您将连接标志更改回正常连接。

如需查看显示有一些连接标志示例的图片，请参阅连接标志一章。

输入引脚

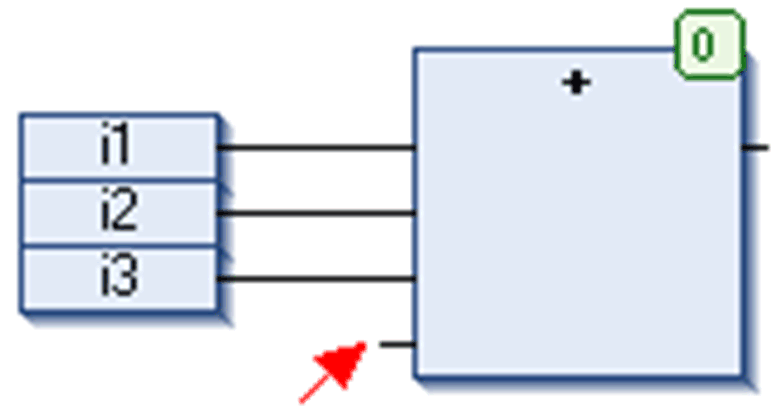

根据运算块类型，您可添加额外输入。为此，选择 CFC 网络中的运算块元素，并在运算块上拖动输入引脚元素。

您可以在按住 Ctrl 键的同时，将输入或输出连接拖拽到运算块的另一位置。

输出引脚

–

根据运算块类型，您可添加额外输出。为此，选择 CFC 网络中的运算块元素，并在运算块上拖动输出引脚元素。

您可以在按住 Ctrl 键的同时，将输入或输出连接拖拽到运算块的另一位置。
