使用 Logic Builder Scripting Immediate 视图

概述

在通过 LogicBuilder.exe 启动包含用户界面的 Logic Builder 时，可使用以下两个命令来打开脚本专用的两个视图：

o视图 > Scripting Immediate

o视图 > Scripting Watch

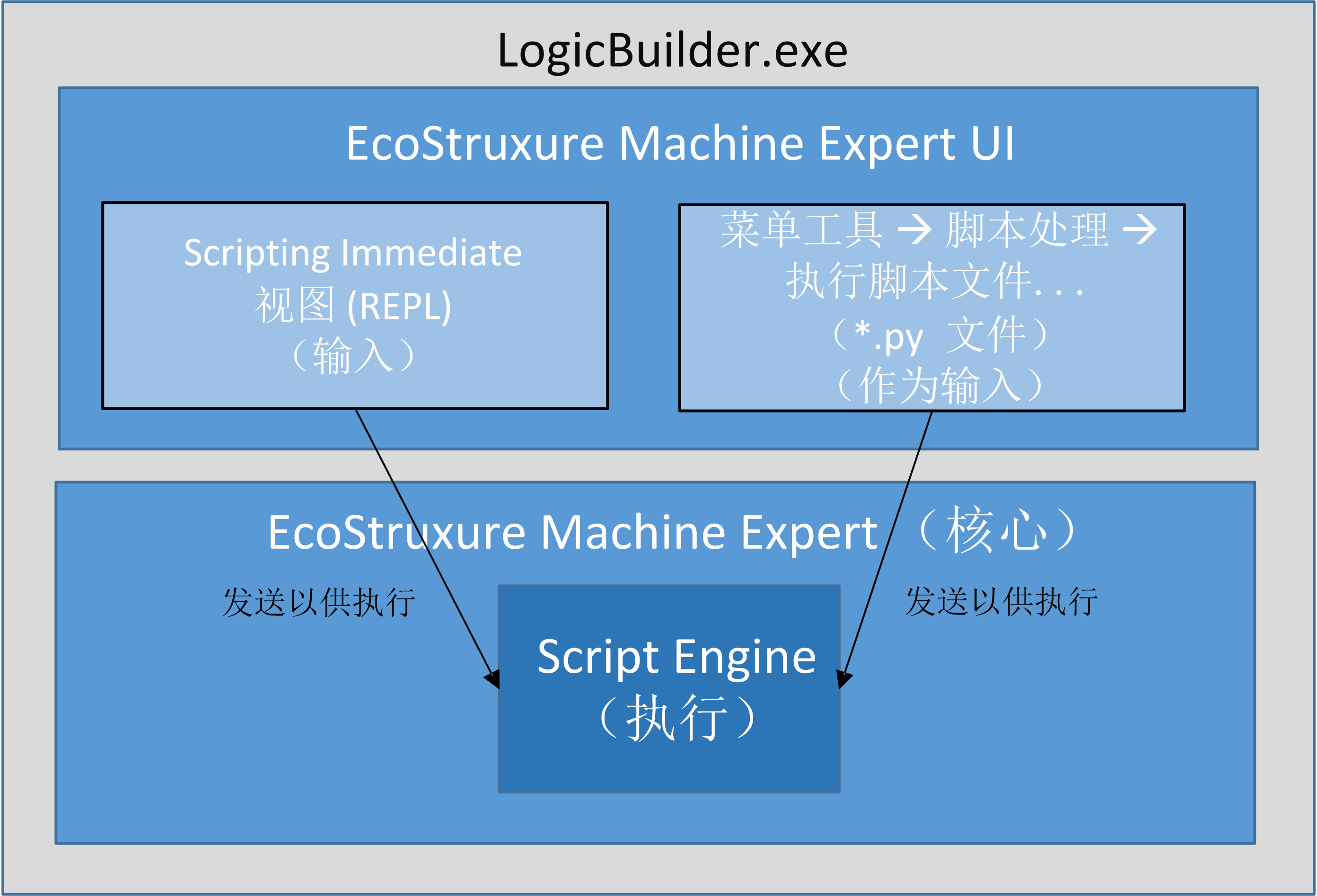

通过执行脚本文件...或通过 Scripting Immediate 视图在 EcoStruxure Machine Expert 用户界面中执行脚本：

Scripting Immediate 视图

Scripting Immediate 视图托管的 REPL 与您在 Logic Builder Shell 中能够使用的 REPL 相同。它让您能够在基于文本的界面中以与用户界面并行的方式与 EcoStruxure Machine Expert 交互。

执行命令视图 > Scripting Immediate，打开 Scripting Immediate 视图。

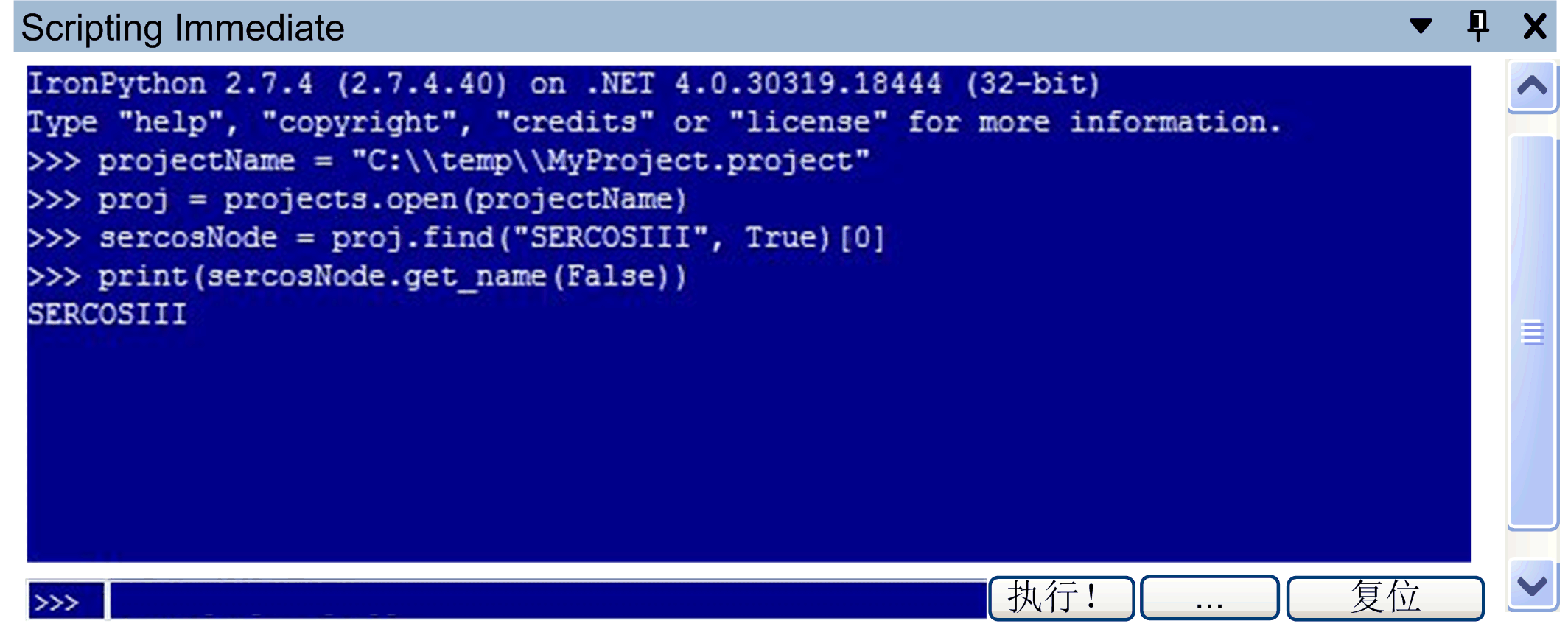

下图举例显示了如何在 Scripting Immediate 视图中打开项目、查找设备对象并打印其名称。

Scripting Immediate 视图让您能够输入 Python 语句并执行（使用 REPL）。

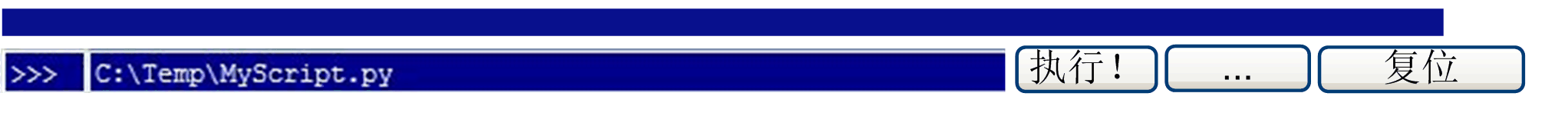

如要运行 Python 脚本文件，请单击 ... 按钮，或者在提示文本框中输入脚本名称，然后单击执行！按钮。

单击复位按钮，复位 Scripting Immediate 视图并清除当前范围。

Scripting Watch 视图

Scripting Watch 视图显示已定义的 Python 变量的内容。

执行命令视图 > Scripting Watch，打开 Scripting Watch 视图。

Scripting Watch 视图的元素：

元素	描述
添加到监视器窗口按钮	如要添加监视表达式，请在 Scripting Immediate 视图提示中输入表达式，然后单击添加到监视器窗口按钮。
删除监视器窗口按钮	如要删除监视表达式，请在 Scripting Watch 视图中输入条目，然后单击删除监视器窗口按钮。
自动更新选项	选择自动更新选项，可在 Scripting Watch 视图中启用表达式的自动更新功能。注意：刷新值的过程可能导致 PC 处理器负载增加。
更新值按钮	每次在 Scripting Immediate 视图中执行语句时，都会自动更新 Scripting Watch 视图列表。如要手动更新列表，请单击更新值按钮。

示例

在 Scripting Immediate 视图中输入并执行以下语句。

projectName = "C:\\temp\\MyProject.project"

继续执行下列步骤：

步骤	动作
1	在 Scripting Immediate 视图中输入 projectName。
2	单击 Scripting Watch 视图中的添加到监视器窗口按钮。结果：变量 projectName 显示在 Scripting Watch 列表中。

步骤

动作

在 Scripting Immediate 视图中输入 projectName。

单击 Scripting Watch 视图中的添加到监视器窗口按钮。

结果：变量 projectName 显示在 Scripting Watch 列表中。

如果将不同的值分配给变量 projectName，则显示的内容会改变。
