显示设置对话框包括针对 x 轴和 y 轴的跟踪图的显示设置配置，提供了跟踪图中的预览。
单击跟踪配置对话框中的显示设置按钮，打开显示设置对话框。
您可使用以下按钮管理设置：
|
按钮 |
描述 |
|---|---|
|
复位 |
利用此命令，EcoStruxure Machine Expert 可将设置复位成缺省值。 |
|
缺省使用 |
利用此命令，EcoStruxure Machine Expert 可将设置保存为缺省值。 |

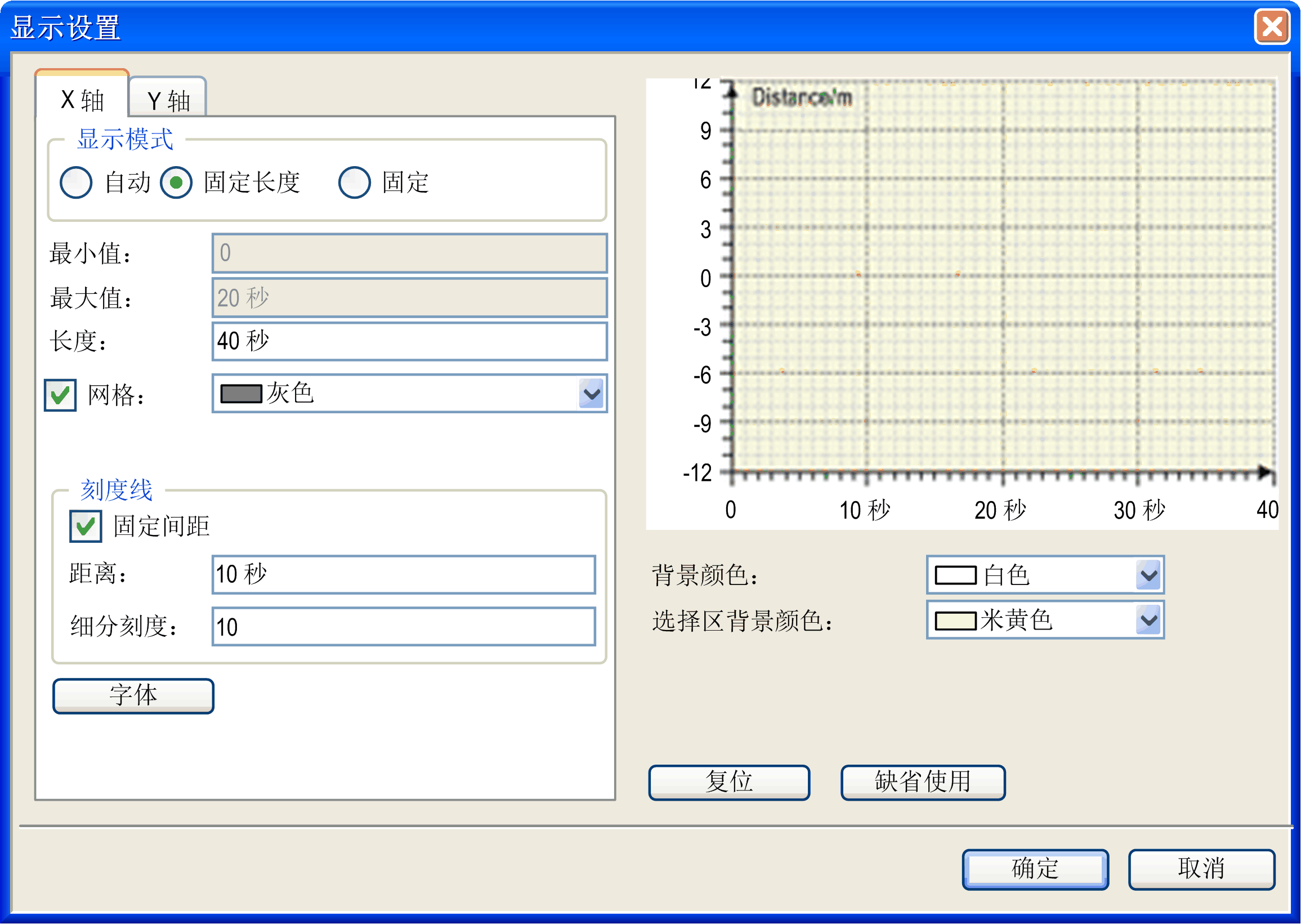

显示设置对话框的 X 轴选项卡
|
参数 |
描述 |
|
|---|---|---|
|
显示模式 |
比例缩放 |
|
|
|
自动 |
如果激活了此选项，EcoStruxure Machine Expert 会自动缩放。 |
|
固定长度 |
如果激活了此选项，EcoStruxure Machine Expert 会显示恒定长度的段。 |
|
|
固定 |
如果激活了此选项，EcoStruxure Machine Expert 会显示从最小值到最大值的段。 |
|
|
最小值 |
段的初始值。 要求：显示模式设置为固定。 |
|
|
最大值 |
段的终止值。 要求：显示模式设置为固定。 |
|
|
长度 |
恒定的段长度；EcoStruxure Machine Expert 调整初始值。 |
|
|
网格 |
如果激活了此选项，会显示在 y 方向上有网格线的图。从列表选择网格线的颜色。 |
|
|
刻度线 |
– |
|
|
|
固定间距 |
如果激活了此选项，EcoStruxure Machine Expert 会根据距离和 Subdivisions 绘制刻度线。 |
|
距离 |
刻度线之间的间距。 |
|
|
Subdivision |
刻度线之间的细分刻度数量。 |
|
|
字体 |
用于 x 轴的字体。 |
|

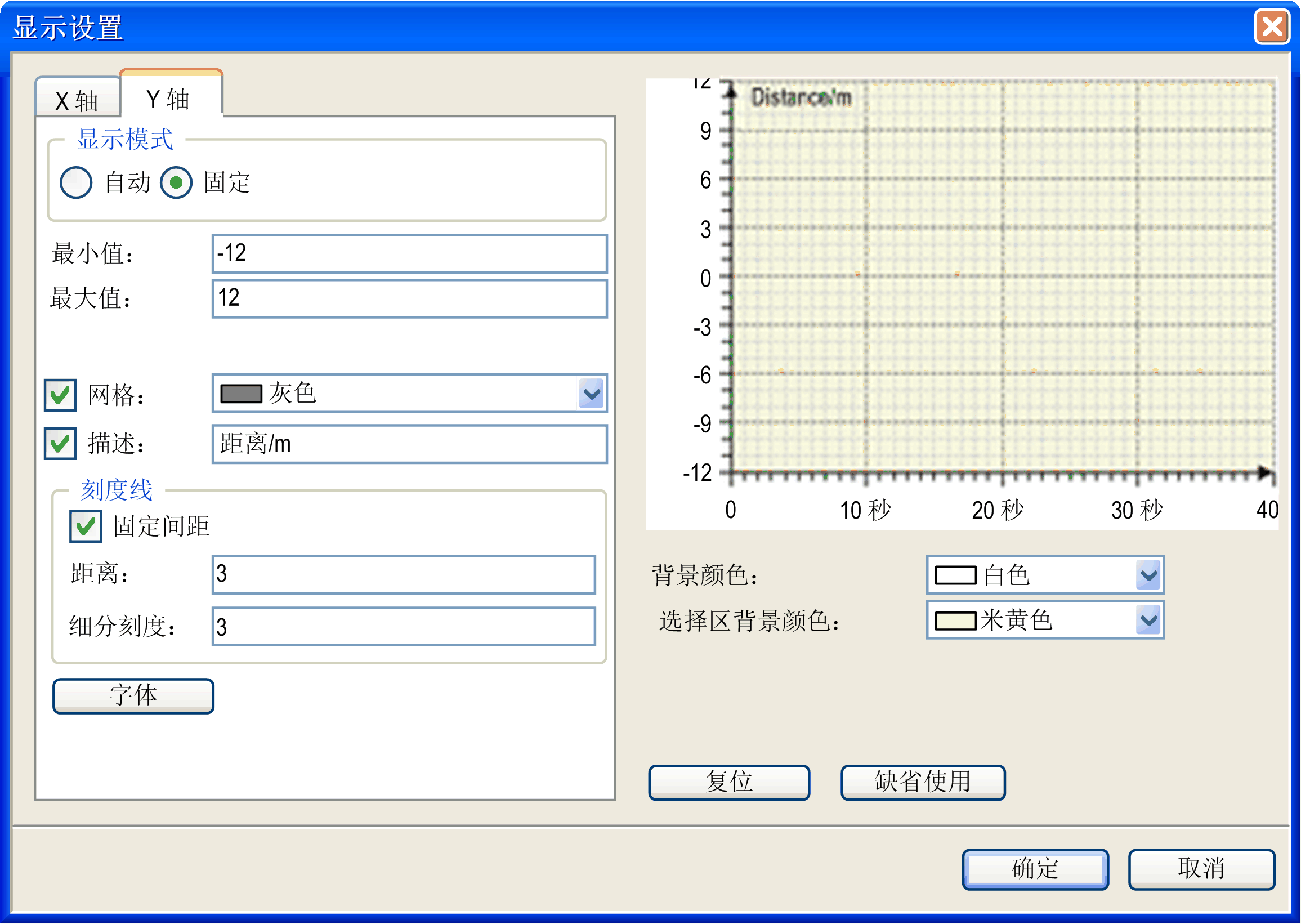

显示设置对话框的 Y 轴选项卡
|
参数 |
描述 |
|
|---|---|---|
|
显示模式 |
比例缩放 |
|
|
|
自动 |
如果激活了此选项，EcoStruxure Machine Expert 会自动缩放。 |
|
固定 |
如果激活了此选项，EcoStruxure Machine Expert 会显示从最小值到最大值的段。 |
|
|
最小值 |
所显示的段的初始值。 要求：显示模式设置为固定。 |
|
|
最大值 |
所显示的段的终止值。 要求：显示模式设置为固定。 |
|
|
网格 |
如果激活了此选项，会显示包含网格线的图。从列表选择网格线的颜色。 |
|
|
描述 |
如果激活了此选项，轴会根据描述来标示。 |
|
|
刻度线 |
– |
|
|
|
固定间距 |
如果激活了此选项，EcoStruxure Machine Expert 会根据距离和 Subdivisions 绘制刻度线。 |
|
距离 |
刻度线之间的间距。 |
|
|
Subdivision |
刻度线之间的细分刻度数量。 |
|
|
字体 |
用于 y 轴的字体。 |
|
|
参数 |
描述 |
|---|---|
|
背景颜色 |
从列表选择坐标系的背景颜色。 |
|
在选择上的背景颜色 |
从列表选择坐标系的背景颜色。只要在跟踪窗口中选择了图，就会使用该背景色。 |
