添加变量

在跟踪树中创建匿名条目

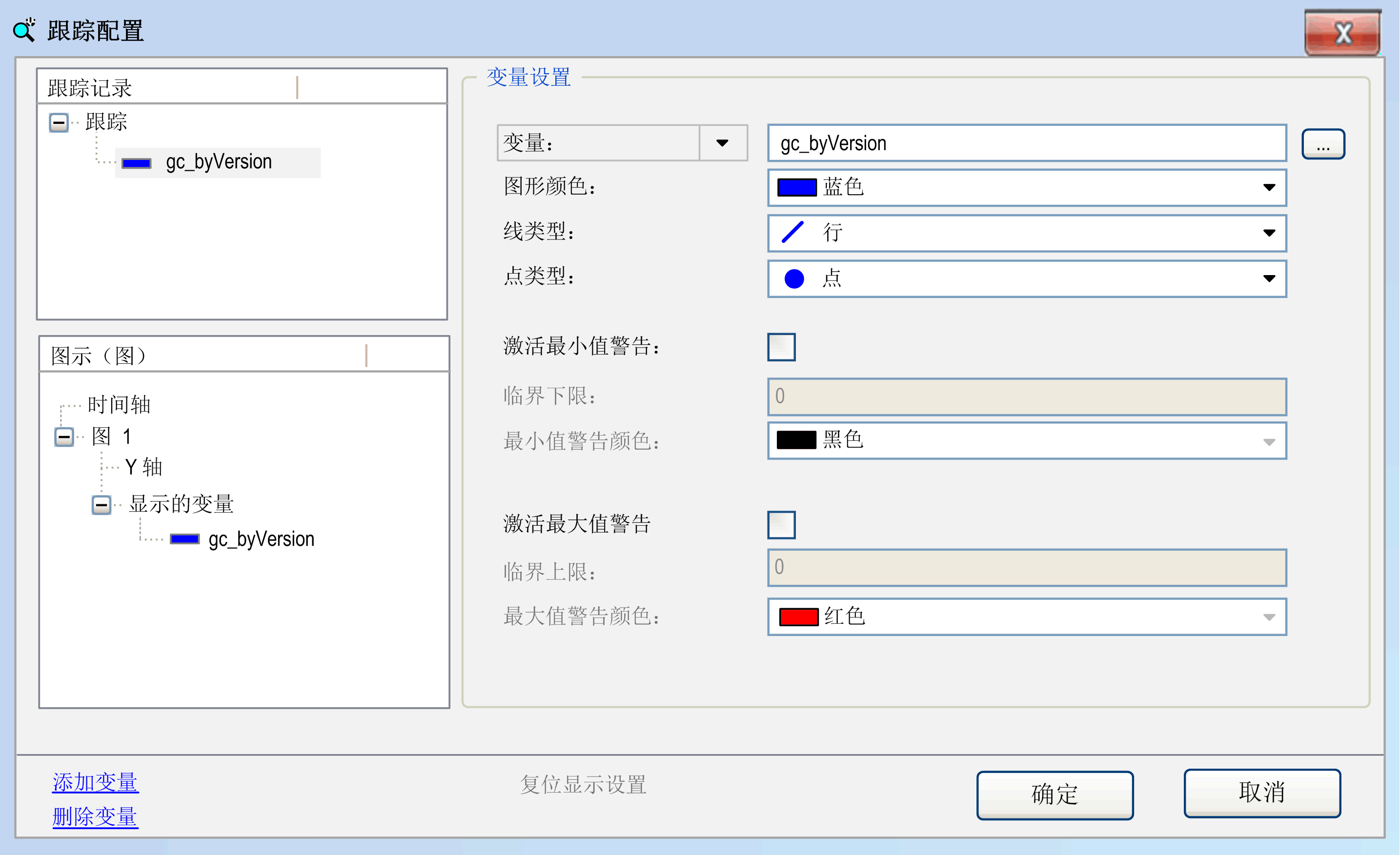

在对话框的右侧部分，新变量的设置已准备好进行配置。

删除

删除所选变量及其相关配置。

变量

输入信号的名称（路径）来指定被跟踪的信号。

有效的信号为 IEC 变量、属性、引用、指针的内容或应用程序的数组元素。允许的类型为所有 IEC 基本类型，但是不包括 STRING、WSTRING 或 ARRAY。也允许枚举，其基本类型并非 STRING、WSTRING 或 ARRAY。单击 ... 按钮打开输入助手，可让您获得有效条目。

如果单击变量：参数，支持参数跟踪的控制器会提供列表如果希望跟踪设备参数，可从该列表选择项目参数。然后您可借助输入助手查找一个参数。编辑或验证变量设置。仅在使用 CmpTraceMgr 组件的情况下才支持设备参数。如果设备参数用于跟踪（或触发）变量，则不能激活选项为可视化生成跟踪 POU。

注意： 如果 CmpTraceMgr 用于进行跟踪，用作跟踪（或触发）变量的属性必须获得编译器属性属性监控。

图形颜色

从显示变量跟踪曲线的颜色选择列表中选择颜色。

线类型

指定采样将在图中连接的方式。对于大量数据，使用线。这也是缺省值。

线

采样连接至线（缺省设置）。

步

采样以阶梯形状连接。由此，下个采样的时间戳的水平线后接下个采样的值的垂直线。

无

采样未连接。

点类型

指定如何在图中绘制值自身。

点

将采样绘制为点（缺省设置）。

交叉

将采样绘制为交叉。

无

不会显示采样。

激活最小值警告

如果激活了该选项，一旦变量超出临界下限中定义的值，跟踪图将以最小值警告颜色中定义的颜色显示。

临界下限

如果低于在此输入的变量值并且激活最小值警告处于活动状态，曲线的值将以下面指定的颜色更改。

最小值警告颜色

激活的下限的颜色值。

激活最大值警告

如果激活了该选项，一旦变量超出临界上限中定义的值，跟踪图将以最大值警告颜色中定义的颜色显示。

临界上限

如果超出在此输入的变量值并且激活最大值警告处于活动状态，曲线的值将以下面指定的颜色更改。

最大值警告颜色

激活的上限的颜色值。
