StrainGauge 功能块简介

概述

StrainGauge 功能块具有 3 个功能：

o对定义周期内的 TM5SEAISG 输入进行平均值测量

o定义线性校准以满足过程需要

o提供校准测量

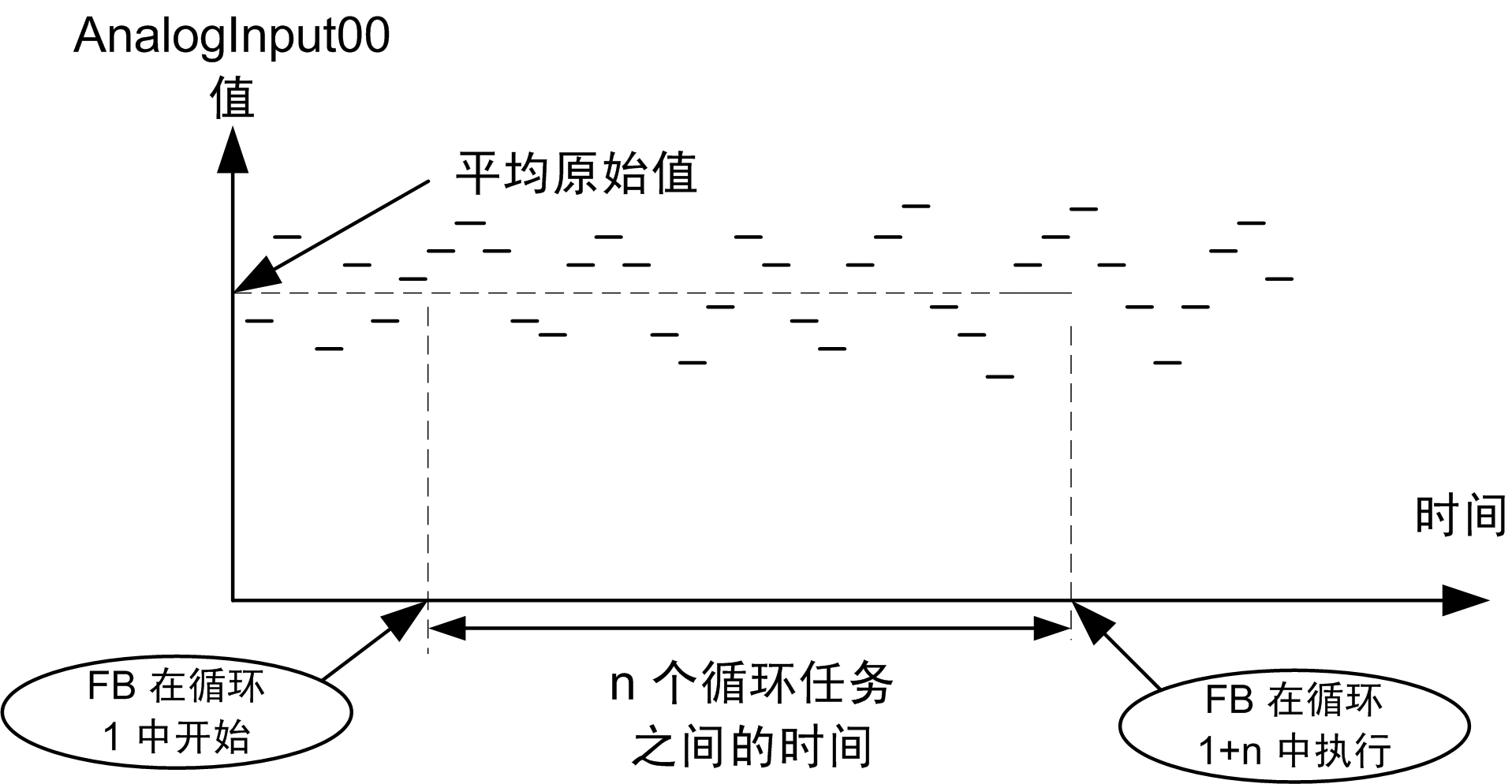

在定义任务循环数期间，平均原始值由 TM5SEAISG 模块根据所有完成的测量计算。任务循环数通过该功能块的 Cycle_Number 输入设置。

这里的 n 指 Cycle_number 值。

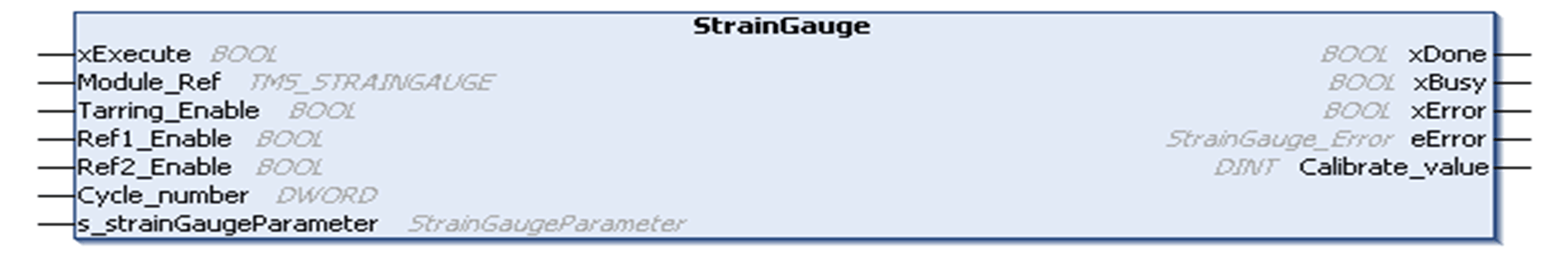

StrainGauge 功能块表示形式

IL 和 ST 表示形式

若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。

I/O 变量描述

下表介绍了输入变量：

输入	类型	初始	注释
xExecute	BOOL	–	在上升沿上，启动功能块的执行。在下降沿上，则在其执行终结时，复位功能块的输出。
Module_Ref	TM5_STRAINGAUGE	–	TM5SEAISG 扩展电子模块的参考号。
Tare_Enable	BOOL	FALSE	TRUE = 启用除皮功能。
Ref1_Enable	BOOL	FALSE	TRUE = 启用点参考号 1 的测量。
Ref2_Enable	BOOL	FALSE	TRUE = 启用点参考号 2 的测量。
Cycle_number	DWORD	0	用于对包含在 AnalogInput00 中的原始值（必须不为 0）进行平均值测量的任务循环数。
s_strainGaugeParameter	StrainGaugeParameter	–	除皮和校准值。

下表介绍了输出变量：

输出	类型	初始	注释
xDone	BOOL	–	TRUE = 表示操作已成功完成。功能块执行完成。
xBusy	BOOL	–	TRUE = 表示功能块执行正在进行。
xError	BOOL	–	TRUE = 表示检测到错误，功能块中止操作。功能块执行完成。
eError	StainGauge_Error	0	当 xError 为 TRUE 时：检测到的错误的类型。
Calibrated_value	DINT	FF80 0000（十六进制）	在完成功能块的校准处理后计算值。
