类型：

功能块

最低适用版本：

V2.0.3.0

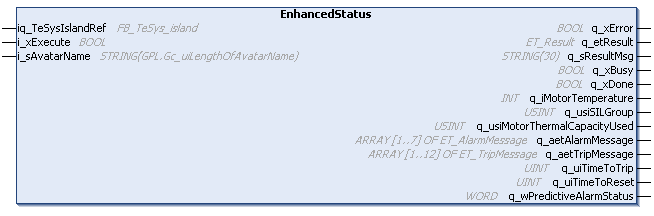

iq_TeSysIslandRef

FB_TeSys_island

TeSys island 设备引用

i_xExecute

BOOL

在此输入的上升沿，功能块开始执行。输出 q_xDone、q_xError、q_etResult 和 q_etResultMsg 通过 i_xExecute 的下降沿复位。请参阅功能块在输入 i_xExecute 下的行为。

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

对 TeSys island 配置中定义的 avatar 的引用。

q_xError

BOOL

如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。

q_etResult

ET_Result

以数字值的形式提供诊断和状态信息。

q_sResultMsg

STRING[30]

以文本消息的形式提供附加的诊断和状态信息。

q_xBusy

BOOL

如果此输出设置为 TRUE，则正在执行功能块。

q_xDone

BOOL

如果此输出设置为 TRUE，则执行已成功完成。

q_iMotorTemperature

INT

指示电机温度，标度单位为 0.1 °C。

取决于温度传感器类型，范围为：

o–200...850°C (–328...1562°F)（对于 PT100）

o–200...600°C (–328...1112°F)（对于 PT1000）

o-60...180°C (-76...356°F)（对于 NI 100/1000）

q_usiSILGroup

USINT

指示 SIL 组的编号。

q_usiThermalCapacityUsed

USINT

提供已使用的电机热容量百分比 (%)。

q_aetAlarmMsg

ARRAY OF ET_AlarmMessage

基于已激活的保护功能列出的报警消息。

q_aetTripMsg

ARRAY OF ET_TripMessage

基于已激活的保护功能列出的脱扣消息。

q_uiTimeToTrip

UINT

估计时间，即，鉴于电流状况，估计多长时间后发生热过载脱扣。

（单位：s）

q_uiTimeToReset

UINT

能够复位热过载脱扣之前要等待的估计时间。

（单位：s）

q_wPredictiveAlarmStatus

WORD

聚合预测报警状态位的寄存器。
