MotorTwoDirections - 功能描述

概述

类型：	功能块
最低适用版本：	V2.0.3.0

功能描述

功能块 MotorTwoDirections 用于管理双向电机（正转和反转）。

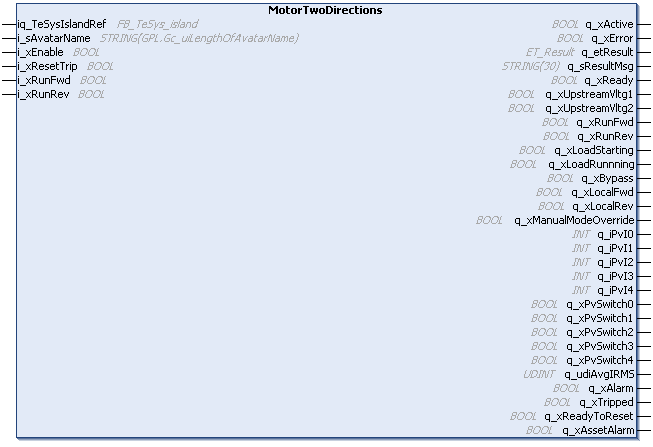

接口

输入	数据类型	描述
iq_TeSysIslandRef	FB_TeSys_island	TeSys island 设备引用
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	对 TeSys island 配置中定义的 avatar 的引用。
i_xEnable	BOOL	输入 i_xEnable 的上升沿启动功能块与所选 avatar 之间的循环数据交换。只要 i_xEnable 为 TRUE，就会在每个控制器循环中交换循环数据。输入 i_xEnable 的下降沿停止数据交换。请参阅功能块在输入 i_xEnable 下的行为。
i_xResetTrip	BOOL	如果此输入设置为 TRUE，则 avatar 脱扣事件复位。
i_xRunFwd	BOOL	如果此输入设置为 TRUE，则 avatar 正向开关闭合。
i_xRunRev	BOOL	如果此输入设置为 TRUE，则 avatar 反向开关闭合。

输出	数据类型	描述
q_xActive	BOOL	如果此功能块活动，则该输出设置为 TRUE。
q_xError	BOOL	如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。
q_etResult	ET_Result	以数字值的形式提供诊断和状态信息。
q_sResultMsg	STRING[30]	以文本消息的形式提供附加的诊断和状态信息。
q_xReady	BOOL	如果功能块已准备好接收执行命令，则为 TRUE。
q_xUpstreamVltg1	BOOL	如果此输出设置为 TRUE，则 avatar 检测到存在第一个设备的上游主电源（断路器已合闸）。
q_xUpstreamVltg2	BOOL	如果此输出设置为 TRUE，则 avatar 检测到存在第二个设备的上游主电源。
q_xRunFwd	BOOL	如果此输出设置为 TRUE，则 avatar 正向开关闭合。
q_xRunRev	BOOL	如果此输出设置为 TRUE，则 avatar 反向开关闭合。
q_xLoadStarting	BOOL	如果此输出设置为 TRUE，则电机处于启动阶段。
q_xLoadRunning	BOOL	如果此输出设置为 TRUE，则 Run 或 Close 命令已被执行，且电极中正有电流流动（相当于电机正在运行，但同样也适用于非电机 avatar）。（单位：mA）
q_xBypass	BOOL	指示旁路命令状态。
q_xLocalFwd	BOOL	指示本地命令的“正向”状态。
q_xLocalRev	BOOL	指示本地命令的“反向”状态。
q_xManualModeOverride	BOOL	指示手动模式覆盖状态。
q_iPvI0	INT	指示过程变量输入 0。
q_iPvI1	INT	指示过程变量输入 1。
q_iPvI2	INT	指示过程变量输入 2。
q_iPvI3	INT	指示过程变量输入 3。
q_iPvI4	INT	指示过程变量输入 4。
q_xPvSwitch0	BOOL	指示过程变量开关 0。
q_xPvSwitch1	BOOL	指示过程变量开关 1。
q_xPvSwitch2	BOOL	指示过程变量开关 2。
q_xPvSwitch3	BOOL	指示过程变量开关 3。
q_xPvSwitch4	BOOL	指示过程变量开关 4。
q_udiAvgIRMS	UDINT	指示设备测得的寿命期平均电流。（单位：mA）
q_xAlarm	BOOL	如果此输出设置为 TRUE，则 avatar 已检测到保护事件。
q_xTripped	BOOL	如果此输出设置为 TRUE，则 avatar 已检测到保护脱扣事件。
q_xReadyToReset	BOOL	如果此输出设置为 TRUE，则 avatar 满足脱扣复位条件，并且可使用脱扣复位命令来复位。
q_xAssetAlarm	BOOL	如果此输出设置为 TRUE，则 avatar 内的电源设备或 SIL 接口模块已达到或超过额定操作次数（根据 avatar 参数）的 90%。
