Energy - 功能描述

Energy - 功能描述

概述

类型：	功能块
最低适用版本：	V2.0.3.0


功能描述

功能块 Energy 返回所选 avatar 的电能信息。复位所选 avatar 的电能寄存器。设置所选 avatar 的电能预设值。

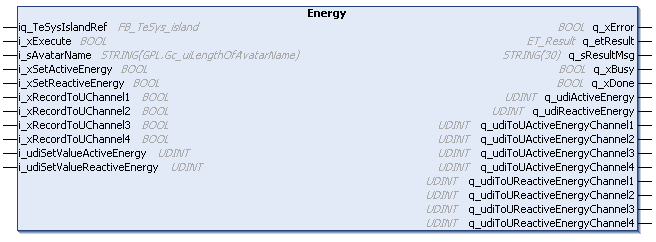

接口

输入	数据类型	描述
iq_TeSysIslandRef	FB_TeSys_island	TeSys island 设备引用
i_xExecute	BOOL	在此输入的上升沿，功能块开始执行。输出 q_xDone、q_xError、q_etResult 和 q_etResultMsg 通过 i_xExecute 的下降沿复位。请参阅功能块在输入 i_xExecute 下的行为。
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	对 TeSys island 配置中定义的 avatar 的引用。
i_xSetActiveEnergy	BOOL	用于将 i_udiSetValueActiveEnergy 值设置为 TotalActiveEnergyPreset 值的命令。
i_xSetReactiveEnergy	BOOL	用于将 i_udiSetValueReactiveEnergy 值设置为 TotalReactiveEnergyPreset 值的命令。
i_xRecordToUChannel1	BOOL	记录 ToU（使用时间）通道 1 启动命令。 0 = 否 1 = 是
...	...	...
i_xRecordToUChannel4	BOOL	记录 ToU（使用时间）通道 4 启动命令。 0 = 否 1 = 是
i_udiSetValueActiveEnergy	UDINT	用于预设 TotalActiveEnergyPreset (q_udiActiveEnergy) 的值，将影响发送给 i_xSetActiveEnergy 的 TRUE 命令（单位：Wh）
i_udiSetValueReactiveEnergy	UDINT	用于预设 TotalReactiveEnergyPreset (q_udiReactiveEnergy) 的值，将影响发送给 i_xSetReactiveEnergy 的 TRUE 命令（单位：VARh）

输出	数据类型	描述
q_xError	BOOL	如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。
q_etResult	ET_Result	以数字值的形式提供诊断和状态信息。
q_sResultMsg	STRING[30]	以文本消息的形式提供附加的诊断和状态信息。
q_xBusy	BOOL	如果此输出设置为 TRUE，则正在执行功能块。
q_xDone	BOOL	如果此输出设置为 TRUE，则执行已成功完成。
q_udiActiveEnergy	UDINT	Avatar 的总有功电能值。（单位：Wh）
q_udiReactiveEnergy	UDINT	Avatar 的总无功电能值。（单位：Wh）
q_udiToUActiveEnergyChannel1	UDINT	通道 1：返回在通道处于启用/激活状态时累计的 ToU（使用时间）总有功电能值。
...	...	...
q_udiToUActiveEnergyChannel4	UDINT	通道 4：返回在通道处于启用/激活状态时累计的 ToU（使用时间）总有功电能值。
q_udiToUReactiveEnergyChannel1	UDINT	通道 1：返回在通道处于启用/激活状态时累计的 ToU（使用时间）总无功电能值。注意：此功能块版本中不使用（全部将返回 0 s）。
...	...	...
q_udiToUReactiveEnergyChannel4	UDINT	通道 4：返回在通道处于启用/激活状态时累计的 ToU（使用时间）总无功电能值。注意：此功能块版本中不使用（全部将返回 0 s）。
