概述

类型：	功能块
最低适用版本：	V2.0.3.0


功能描述

功能块 ReadTripCounters 返回脱扣计数器并复位所选 avatar 的所有脱扣计数器。

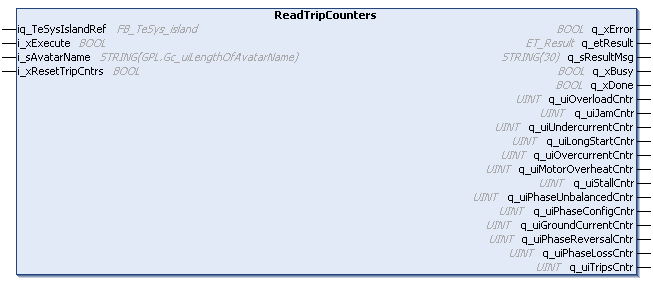

接口

输入	数据类型	描述
iq_TeSysIslandRef	FB_TeSys_island	TeSys island 设备引用
i_xExecute	BOOL	在此输入的上升沿，功能块开始执行。输出 q_xDone、q_xError、q_etResult 和 q_etResultMsg 通过 i_xExecute 的下降沿复位。请参阅功能块在输入 i_xExecute 下的行为。
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	对 TeSys island 配置中定义的 avatar 的引用。
i_xResetTripCntrs	BOOL	如果此输入设置为 TRUE，则所有脱扣计数器被复位。

输出	数据类型	描述
q_xError	BOOL	如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。
q_etResult	ET_Result	以数字值的形式提供诊断和状态信息。
q_sResultMsg	STRING[30]	以文本消息的形式提供附加的诊断和状态信息。
q_xBusy	BOOL	如果此输出设置为 TRUE，则正在执行功能块。
q_xDone	BOOL	如果此输出设置为 TRUE，则执行已成功完成。
q_uiOverloadCntr	UINT	与热过载保护有关的脱扣计数器。
q_uiJamCntr	UINT	与堵转保护有关的脱扣计数器。
q_uiUndercurrentCntr	UINT	与欠流保护有关的脱扣计数器。
q_uiLongStartCntr	UINT	与长时启动保护有关的脱扣计数器。
q_uiOvercurrentCntr	UINT	与过流保护有关的脱扣计数器。
q_uiMotorOverheatCntr	UINT	电机过热脱扣事件计数器。
q_uiStallCntr	UINT	与失速保护有关的脱扣计数器。
q_uiPhaseUnbalancedCntr	UINT	与相不平衡保护有关的脱扣计数器。
q_uiPhaseConfigCntr	UINT	与相配置保护有关的脱扣计数器。
q_uiGroundCurrentCntr	UINT	与接地电流保护有关的脱扣计数器。
q_uiPhaseReversalCntr	UINT	与反相保护有关的脱扣计数器。
q_uiPhaseLossCntr	UINT	与相丢失保护有关的脱扣计数器。
q_uiTripsCntr	UINT	与保护有关的脱扣计数器。
