Receive 方法

概述

类型：	方法
适用的版本：	V1.0.4.0

任务

读取并移除存储在接收缓冲区中的数据

功能描述

读取存储在接收缓冲区中的数据，如果在读取时没有检测到错误，然后将其移除。

UDINT 返回值指示写入到应用程序提供的缓冲区中的字节数。

有关接收方法的其他信息，请参阅接收方法。

使用 TLS 建立连接时的注意事项

对于使用 TLS 和不使用 TLS 建立的不同连接，方法 Peek 和 Receive 的行为可能不同。这尤其体现在交换大数据包时。在藉由使用 TLS 的连接执行方法时，可能必须执行多次方法调用，直到所有数据都被复制或移动到应用程序缓冲区。在任何情况下，在处理数据之前，都应确认复制或移动的数据量以及数据是否完整。

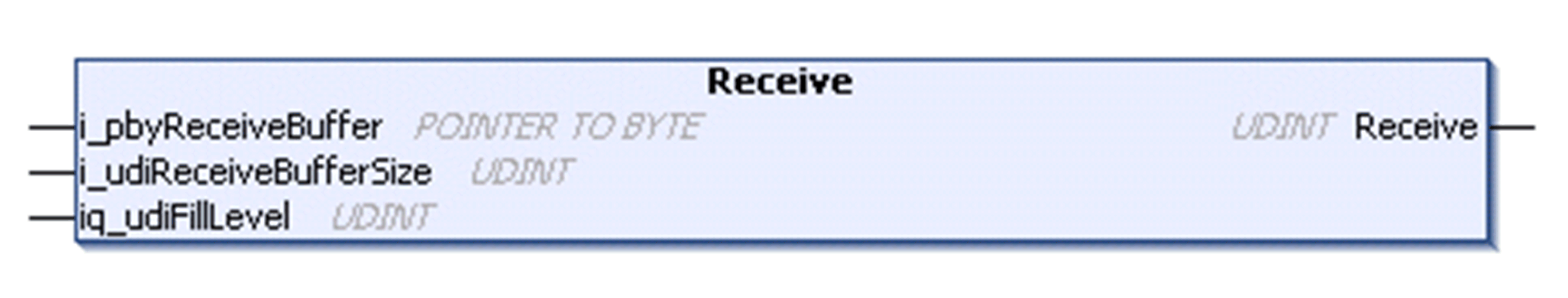

接口

输入	数据类型	有效范围	描述
i_pbyReceiveBuffer	POINTER TO BYTE	-	接收到的数据所写入的缓冲区的起始地址。
i_udiReceiveBufferSize	UDINT	1 ... 2147483647	要读取的字节数。注意：这个值不得大于缓冲区的大小。

输入

数据类型

有效范围

描述

i_pbyReceiveBuffer

POINTER TO BYTE

接收到的数据所写入的缓冲区的起始地址。

i_udiReceiveBufferSize

UDINT

1 ... 2147483647

要读取的字节数。

注意：这个值不得大于缓冲区的大小。

注意：为了防止因存储器指针访问无效（在范围外）引起的非法访问，利用算术运算符 SIZEOF 和目标缓冲区来确定 i_udiReceiveBufferSize 的值。

In_Out	数据类型	有效范围	描述
iq_udiFillLevel	UDINT	1 ... 2147483647	应用提供的缓冲区在操作前的填充水平（数据将以此作为偏移量写入）和在所收到的字节被写入缓冲区后的填充水平。

使用对象

oFB_TCPClient/FB_TCPClient2

接收方法

此数据库中功能块 FB_TCPClient/FB_TCPClient2 和 FB_TCPServer/FB_TCPServer2 提供的数据接收方法提供了输入/输出参数 iq_udiFillLevel。此参数确定缓冲区内的偏移量，因此，数据在此处写入。每次执行此功能时，会将写入的字节数加上原始值，由此更新参数值。

如果数据分多个数据包接收，但必须存储在一个缓冲区中并且稍后将作为整体加以处理，则可反复调用相应的接收功能，而不修改上次功能调用的参数 iq_udiFillLevel。

使用接收缓冲区大小 (i_udiReceiveBufferSize) 与填充水平之间的差来确定要读取的字节数上限。

功能调用示例

下图显示了缓冲区的内容以及两次功能调用的参数 iq_udiFillLevel 修改，这两次调用都成功完成了功能执行。

阶段	描述	示意图

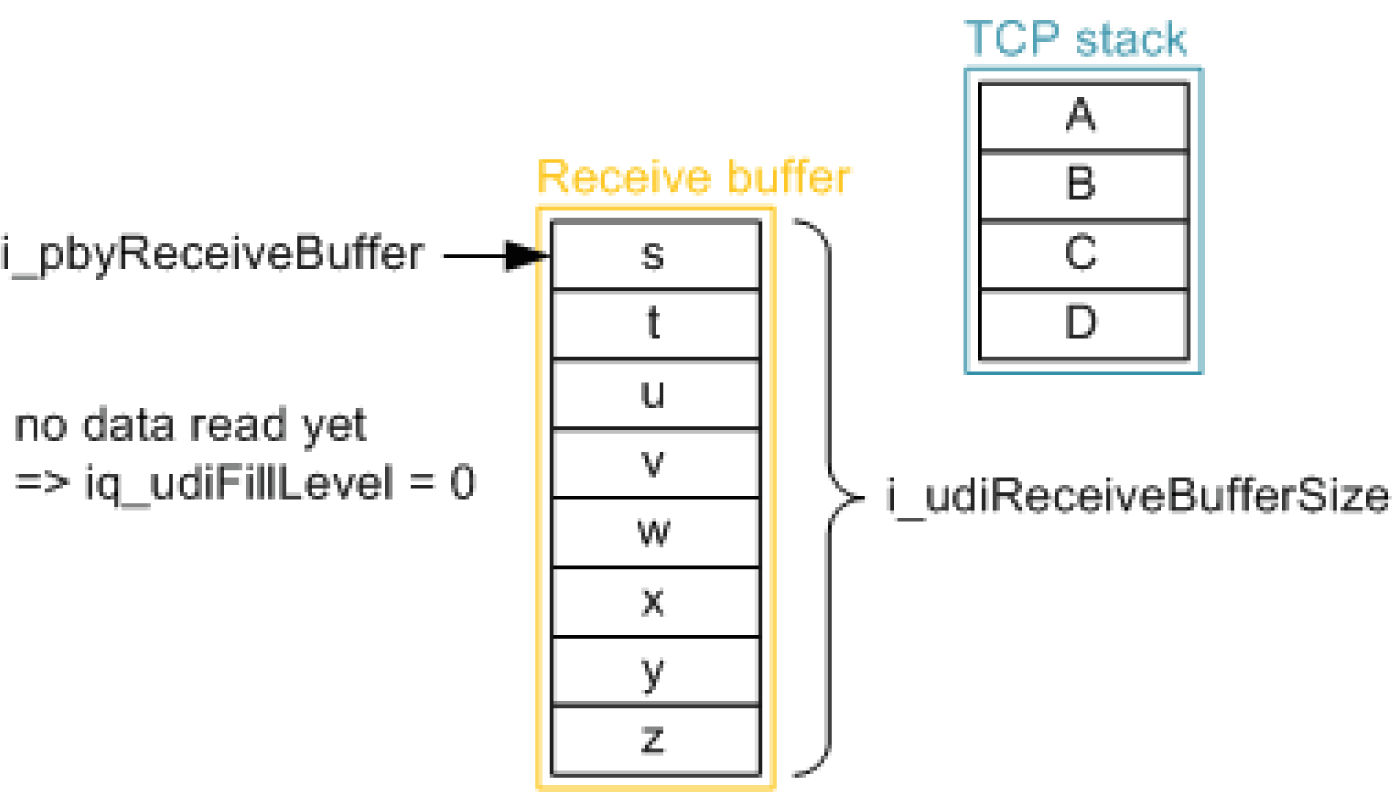

1	在第一次调用功能之前，指针设置到缓冲区的第一个索引。填充水平设置为 0。参数 i_udiReceiveBufferSize 为缓冲区的绝对大小（单位为字节）。

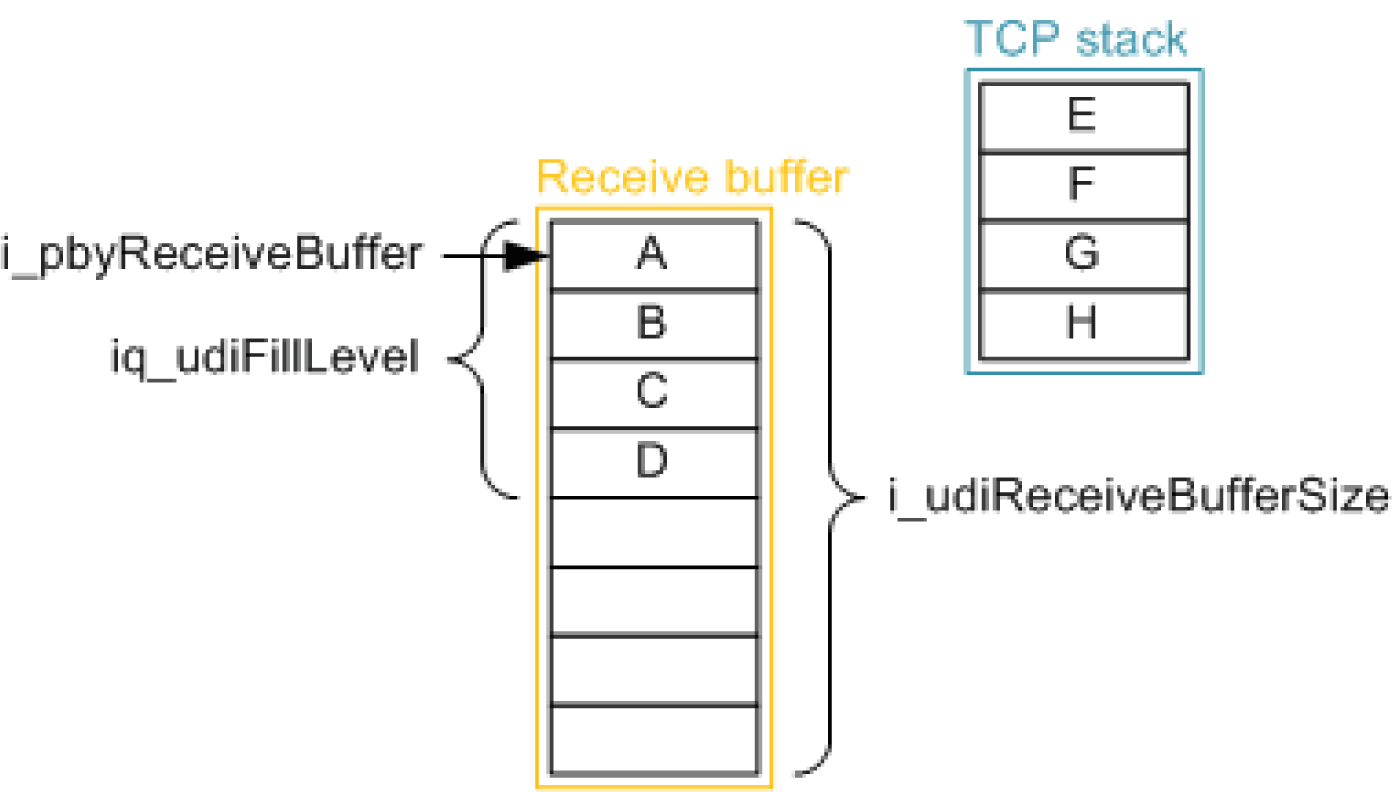

2	每次调用功能时，从填充水平的起点擦除缓冲区。在该示例中，在第一次功能调用期间，将可用数据从 TCP 栈移动到缓冲区中。填充水平被此功能更新，并且指示缓冲区中读取的字节数。 TCP 栈有可用存储空间时，将向远程站点通知可用空间情况，这样，它就会发送后续数据包。第二次功能调用在不对输入参数做任何修改的情况下执行。

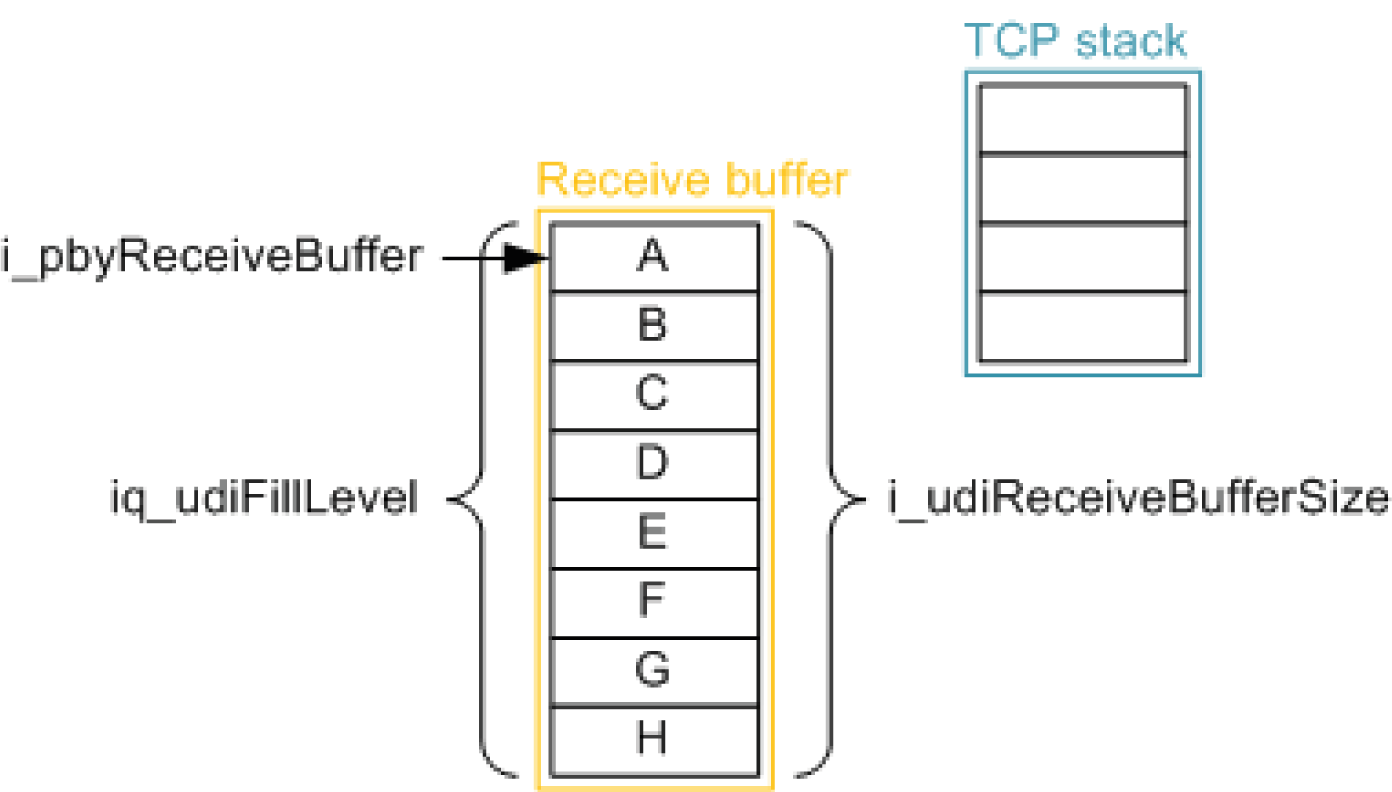

3	在第二次功能调用期间，再次将可用数据从 TCP 栈移动到缓冲区中。填充水平被此功能更新，然后，其值等于 i_udiReceiveBufferSize 的值。这意味着接收缓冲区已满。如果结果为 FillLevelOutOfRange，则会放弃进一步的功能调用。最后，如果接收缓冲区已满，您需要处理数据，并相应地更新缓冲区的填充水平值。

阶段

描述

示意图

在第一次调用功能之前，指针设置到缓冲区的第一个索引。填充水平设置为 0。参数 i_udiReceiveBufferSize 为缓冲区的绝对大小（单位为字节）。

每次调用功能时，从填充水平的起点擦除缓冲区。

在该示例中，在第一次功能调用期间，将可用数据从 TCP 栈移动到缓冲区中。填充水平被此功能更新，并且指示缓冲区中读取的字节数。

TCP 栈有可用存储空间时，将向远程站点通知可用空间情况，这样，它就会发送后续数据包。

第二次功能调用在不对输入参数做任何修改的情况下执行。

在第二次功能调用期间，再次将可用数据从 TCP 栈移动到缓冲区中。

填充水平被此功能更新，然后，其值等于 i_udiReceiveBufferSize 的值。这意味着接收缓冲区已满。如果结果为 FillLevelOutOfRange，则会放弃进一步的功能调用。

最后，如果接收缓冲区已满，您需要处理数据，并相应地更新缓冲区的填充水平值。

每次功能调用的数据限制

取决于控制器，在其中一种 Receive、Send 或 Peek 方法的一次功能调用期间移动的数据量是有限的。

控制器	可一次性移动的字节数*
M258、LMC058、M241、M251	2048 字节
PacDrive LMC、M262	>10 000 000 个字节（受到应用内存的限制）
*这是缓冲区大小与填充水平之间的最大差值。
