FB_WriteReadVar：读写功能块

概述

功能块 FB_WriteReadVar 可用于：

o在功能块的同一执行周期内（单次事务）写入连续的内部寄存器并读回它们的值，

o写入连续的内部寄存器并读取不同的寄存器。

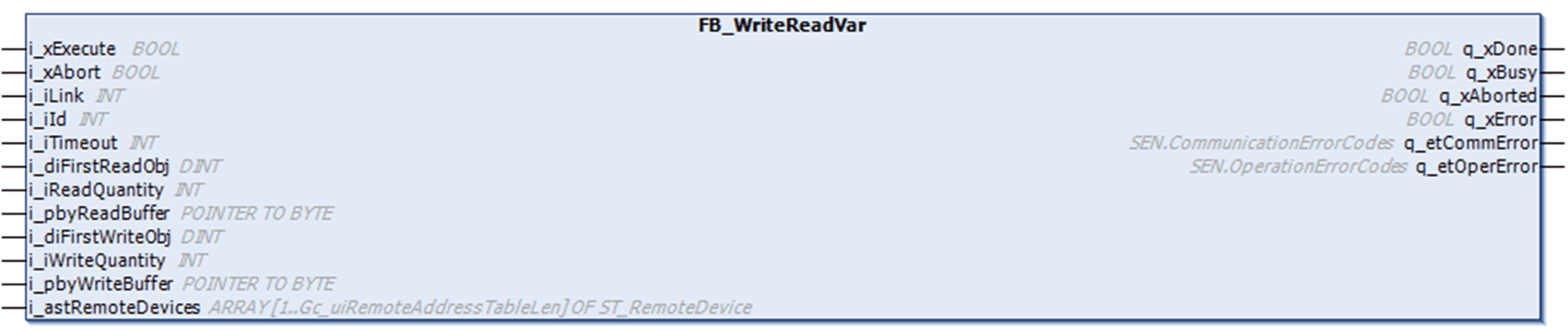

下图显示了功能块 FB_WriteReadVar 的引脚图：

功能块 FB_WriteReadVar 可以向采用 Modbus 协议的外部设备读取和写入内部寄存器（仅限 MW 类型）。读取和写入操作包含在单个事务中。请注意，写入操作将会首先执行。

I/O 变量描述

下表描述了 TwidoEmulationSupport 库中功能块的输入变量：

输入	数据类型	描述
i_xExecute	BOOL	此功能在此输入的上升沿上执行。注意：如果在冷复位或热复位后的第一个运行模式下的任务循环中将 i_xExecute 设置为“真”，则检测不到上升沿。
i_xAbort	BOOL	停止上升沿上正在执行的操作。
i_iLink	INT	指示用于通讯的端口。 o1 = 串行端口 1 o2 = 串行端口 2 o3 = 以太网 / Modbus TCP
i_iId	INT	目标外部设备的设备标识符： o串行线路从站地址：1 至 247 或 o以太网索引：1 至 16 （取决于链路配置）。
i_iTimeout	INT	设置从调制解调器接收响应须等待的最长时间。指定时以毫秒作为单位。0 值表示没有强制执行超时。
i_diFirstReadObj	DINT	从其中读取值的第一个对象的地址。
i_iReadQuantity	INT	要读取的对象的数量。
i_pbyReadBuffer	POINTER TO BYTE	读取对象值存储所在的缓冲区的地址。
i_diFirstWriteObj	DINT	从其中写入值的第一个对象的地址。
i_iWriteQuantity	INT	要写入的对象的数量.
i_pbyWriteBuffer	POINTER TO BYTE	用来存储要写入的对象值的缓冲区的地址。
i_astRemoteDevices	ARRAY [1..Gc_uiRemoteAddressTableLen] OF ST_RemoteDevice	包含 Modbus TCP 通讯所用远程设备地址的列表。

下表描述了 TwidoEmulationSupport 库中功能块的输出变量：

输出	数据类型	描述
q_xDone	BOOL	如果功能成功完成，q_xDone 将设置为“真”。
q_xBusy	BOOL	如果功能正在执行，q_xBusy 将设置为“真”。
q_xAborted	BOOL	如果使用 i_xAbort 输入中止功能，q_xAborted 将设置为“真”。
q_xError	BOOL	如果功能由于检测到错误而停止，q_xError 将设置为“真”。
q_etCommError	SEN.CommunicationErrorCodes	q_etCommError 包含了通讯错误代码 SEN.CommunicationErrorCodes 的值。
q_etOperError	SEN.OperationErrorCodes	q_etOperError 包含了操作错误代码 SEN.OperationErrorCodes 的值。
