接地

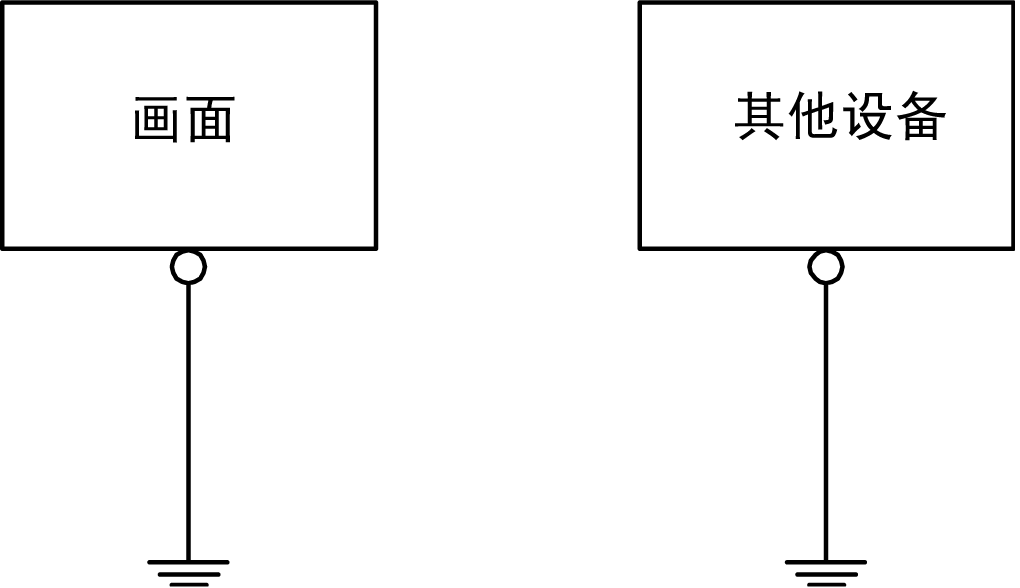

独立接地

如下图所示，在给  面板 供电时，请分开输入/输出线和电源线。

将电源插头上的外壳接地 (FG) 端子连接到独立接地端。





注意事项

如果设备没有正确接地的话，将引起电磁干扰。电磁干扰有可能导致通讯丢失。请勿使用公共接地端，除下述认可配置外。如果无法连接到独立接地端，请使用公共接地端。

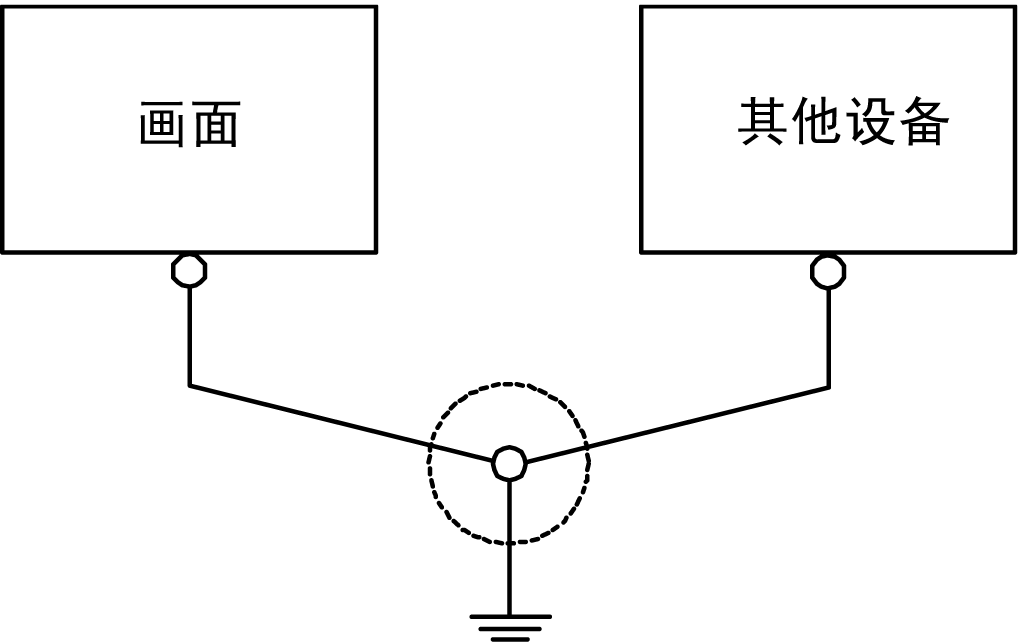

正确接地

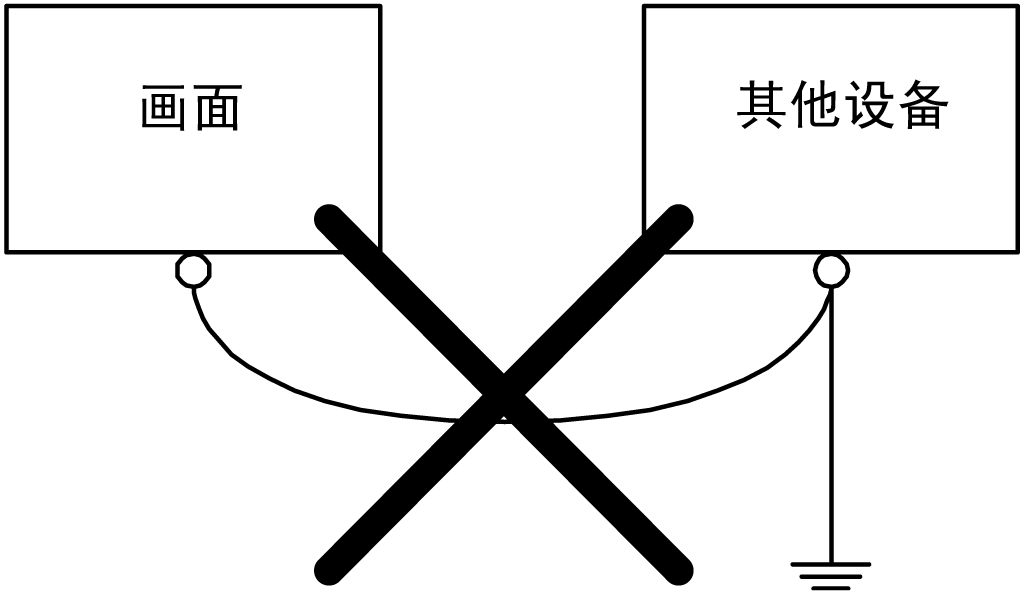

错误接地





o检查接地电阻是否等于或小于 100 Ω。^*1

oFG 线的横截面积应大于 2 mm² (AWG 14) ⁽¹⁾。请确保连接点尽量靠近  面板 ，导线尽可能短。当接地线较长时，请用粗线代替细线，并将导线插入电缆槽中。

oFG 和 SG 端子在  面板 内部连接。使用 SG 端子将外部设备连接到  面板 时，确保在设置系统时没有形成短路回路。

^*1 请遵守当地法规和标准。请确保接地连接中有一个100 Ω 的阻抗，且地线的横截面积至少为 2 mm² 或 AWG 14。
