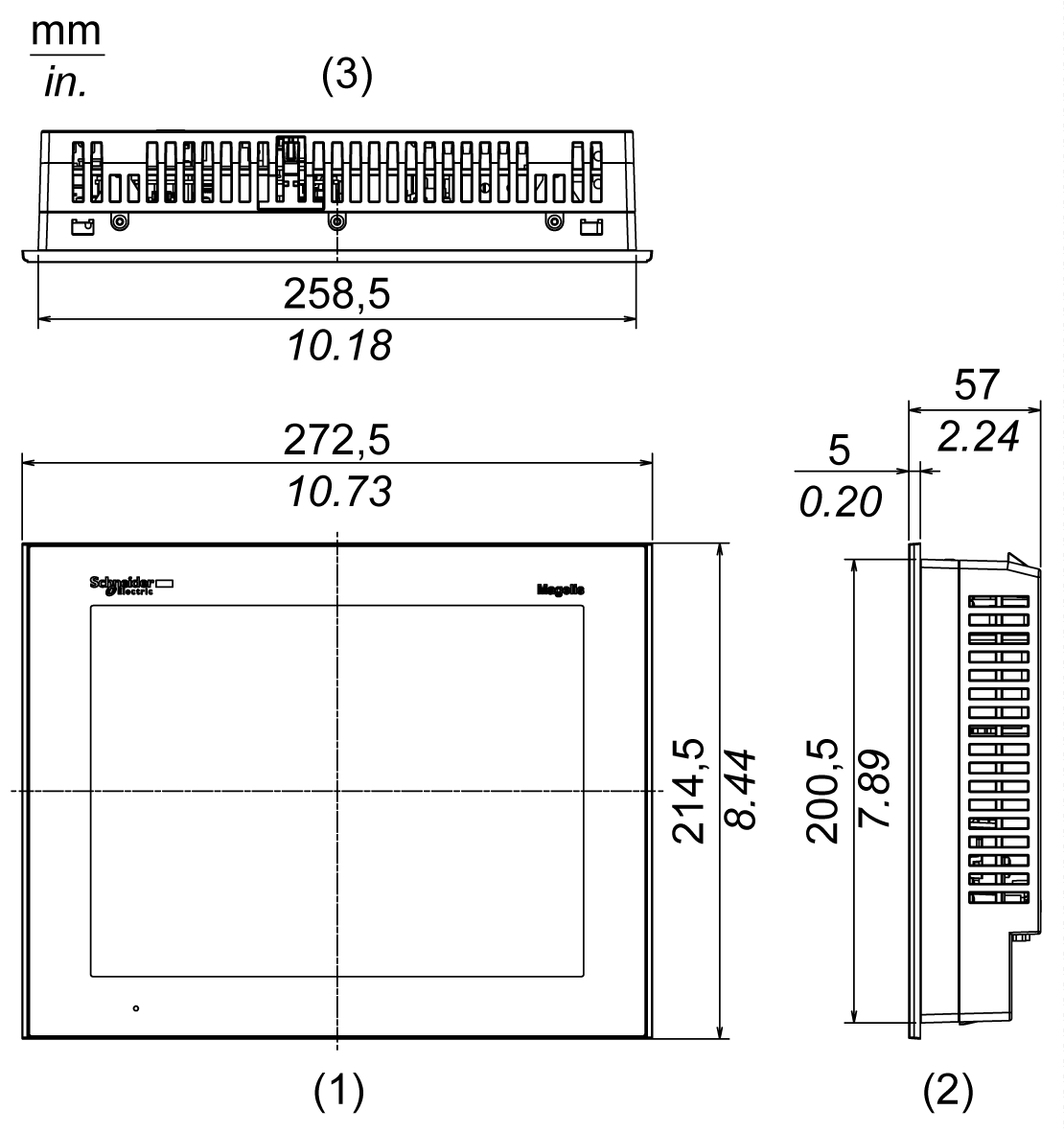

1 正面
2 右侧
3 顶部

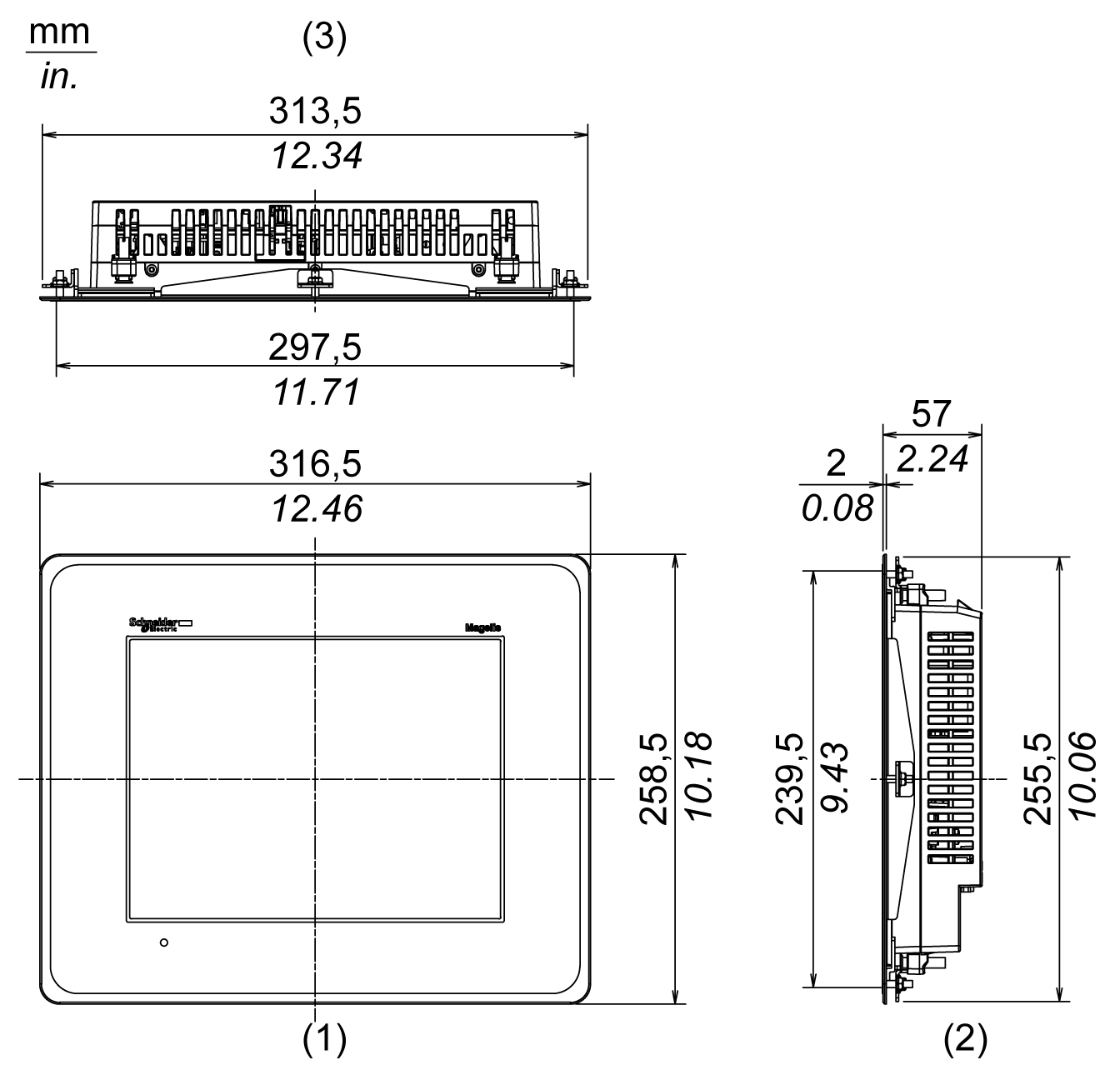

1 正面
2 右侧
3 顶部

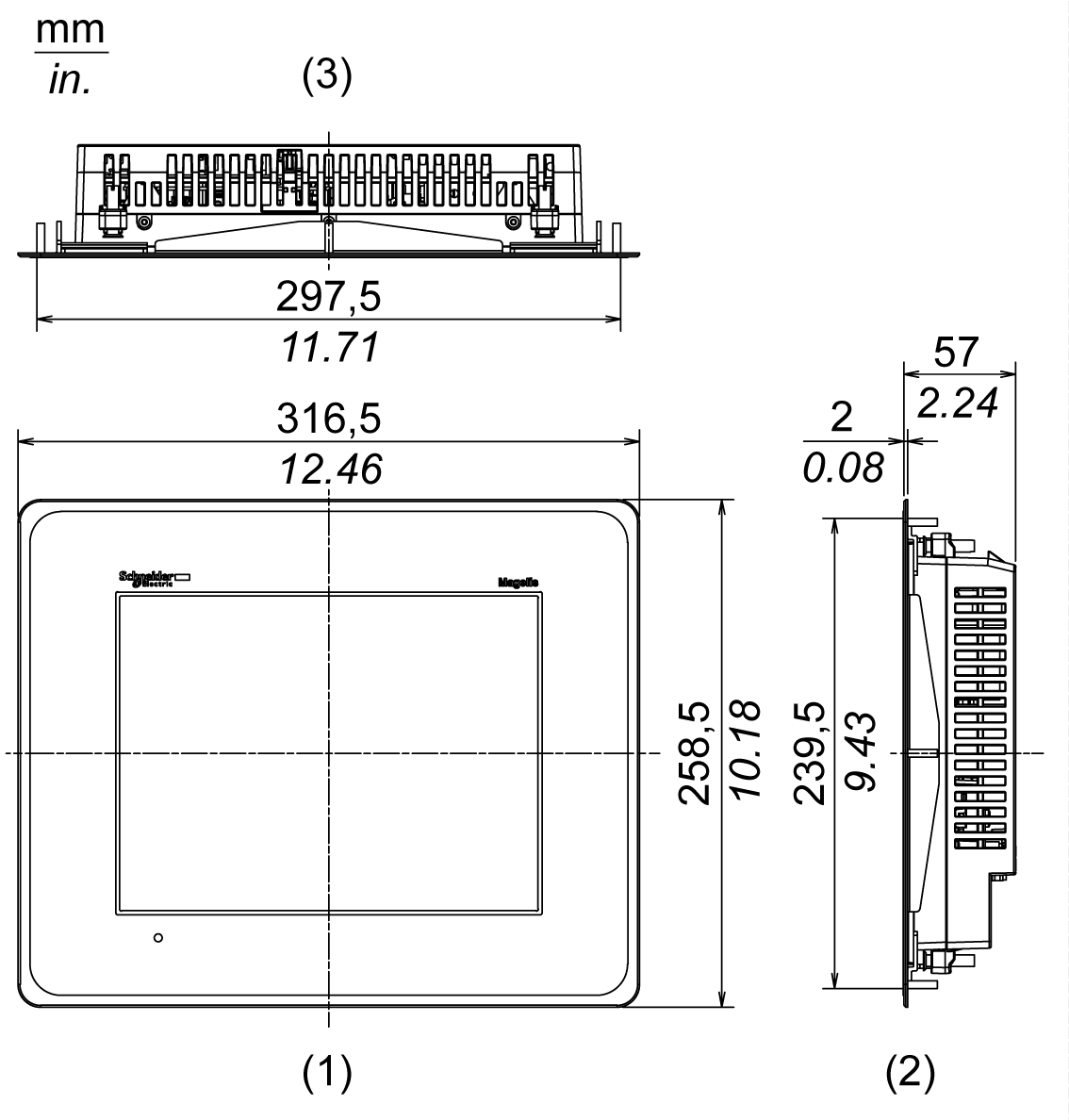

1 正面
2 右侧
3 顶部

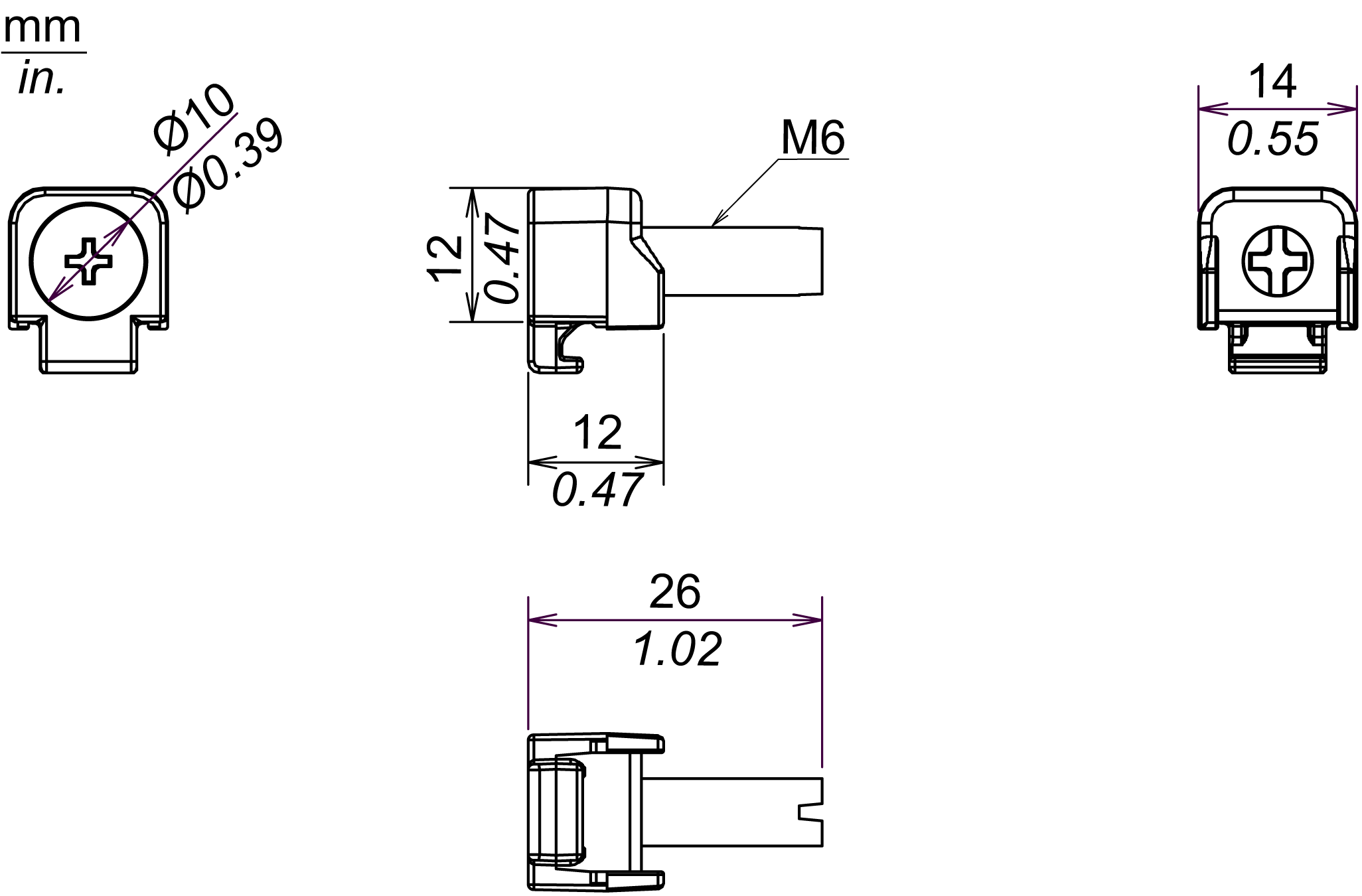

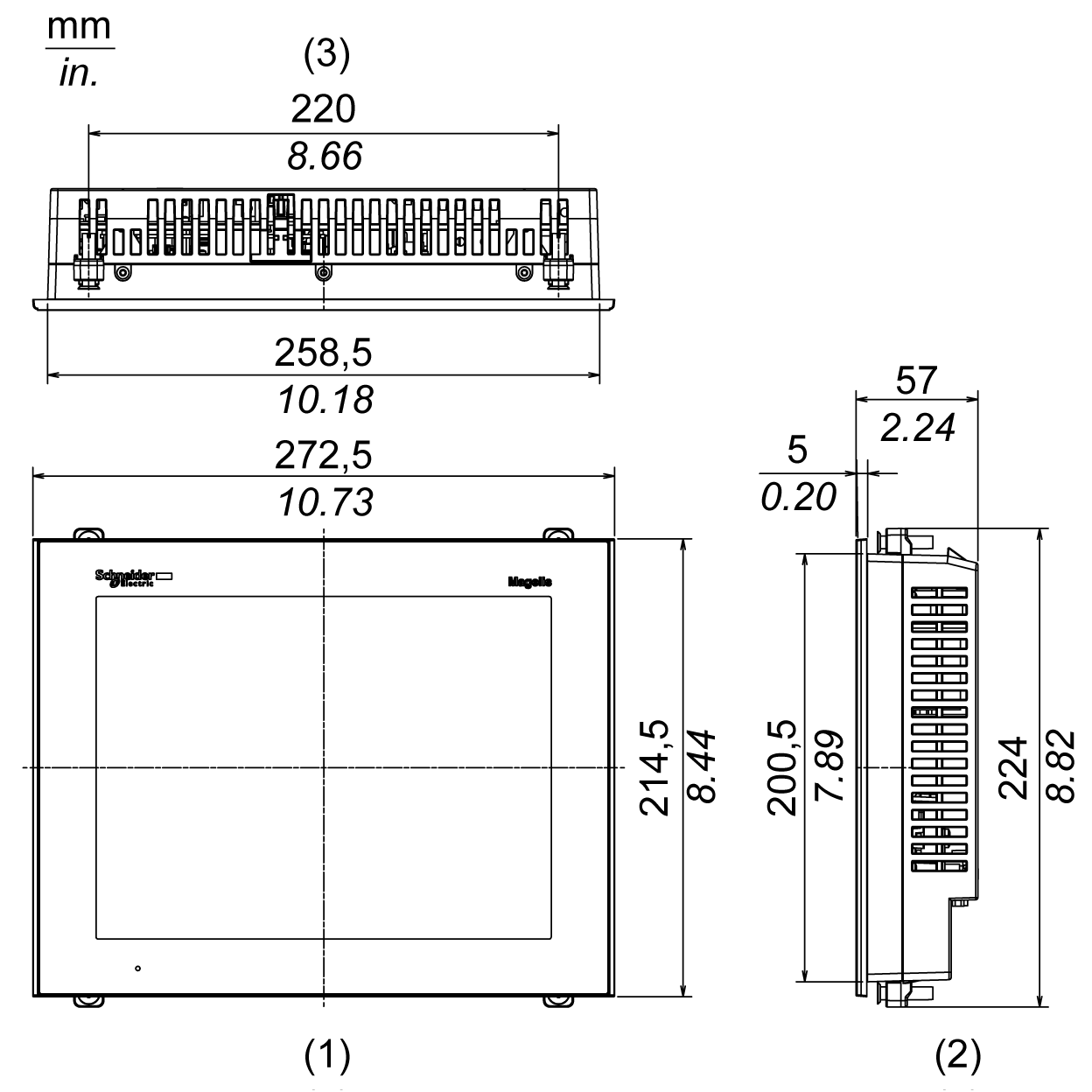

1 正面
2 右侧
3 顶部

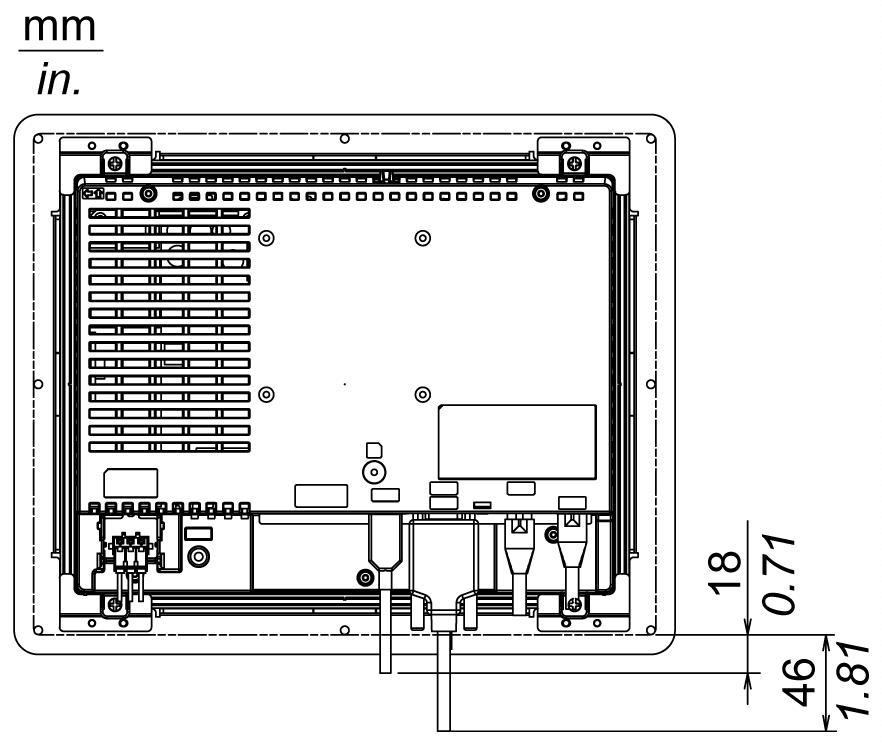

注意： 上述各值均是在考虑了电缆弯曲的情况下设计的。这里所给的尺寸是由所使用的连接电缆的类型而定的典型值。因此，这些值仅供参考之用。

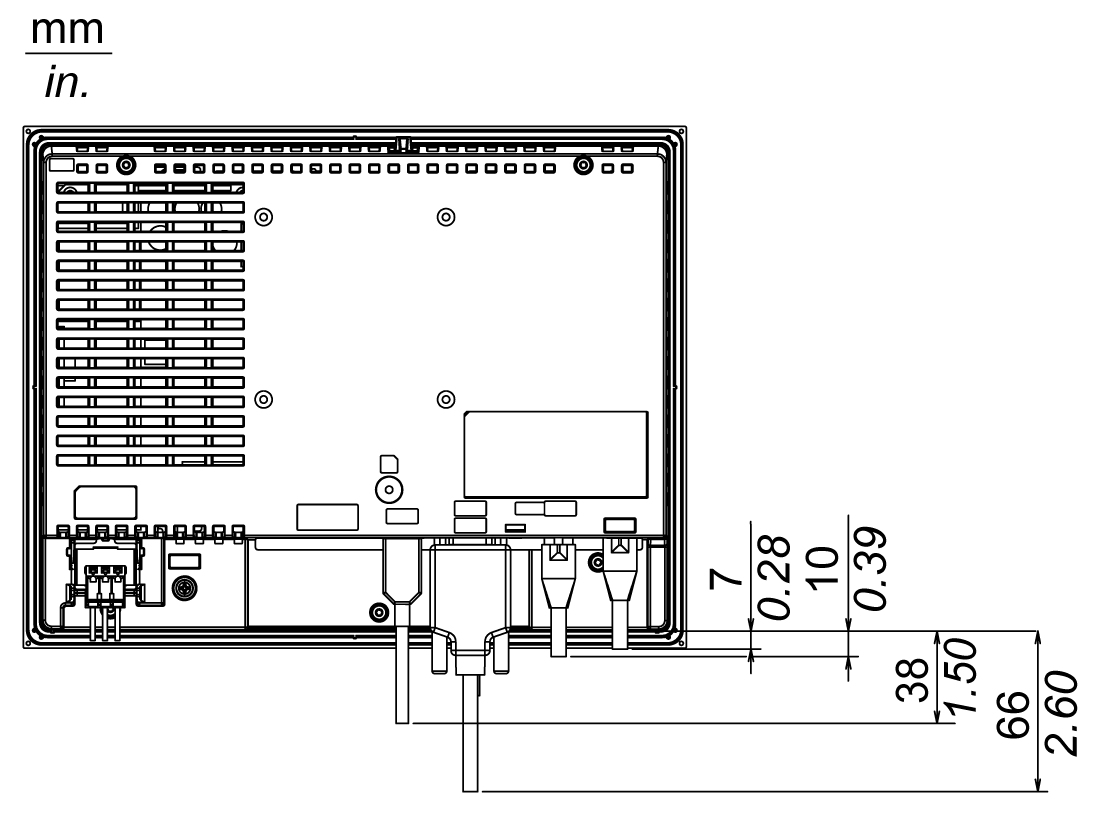

注意： 上述各值均是在考虑了电缆弯曲的情况下设计的。这里所给的尺寸是由所使用的连接电缆的类型而定的典型值。因此，这些值仅供参考之用。

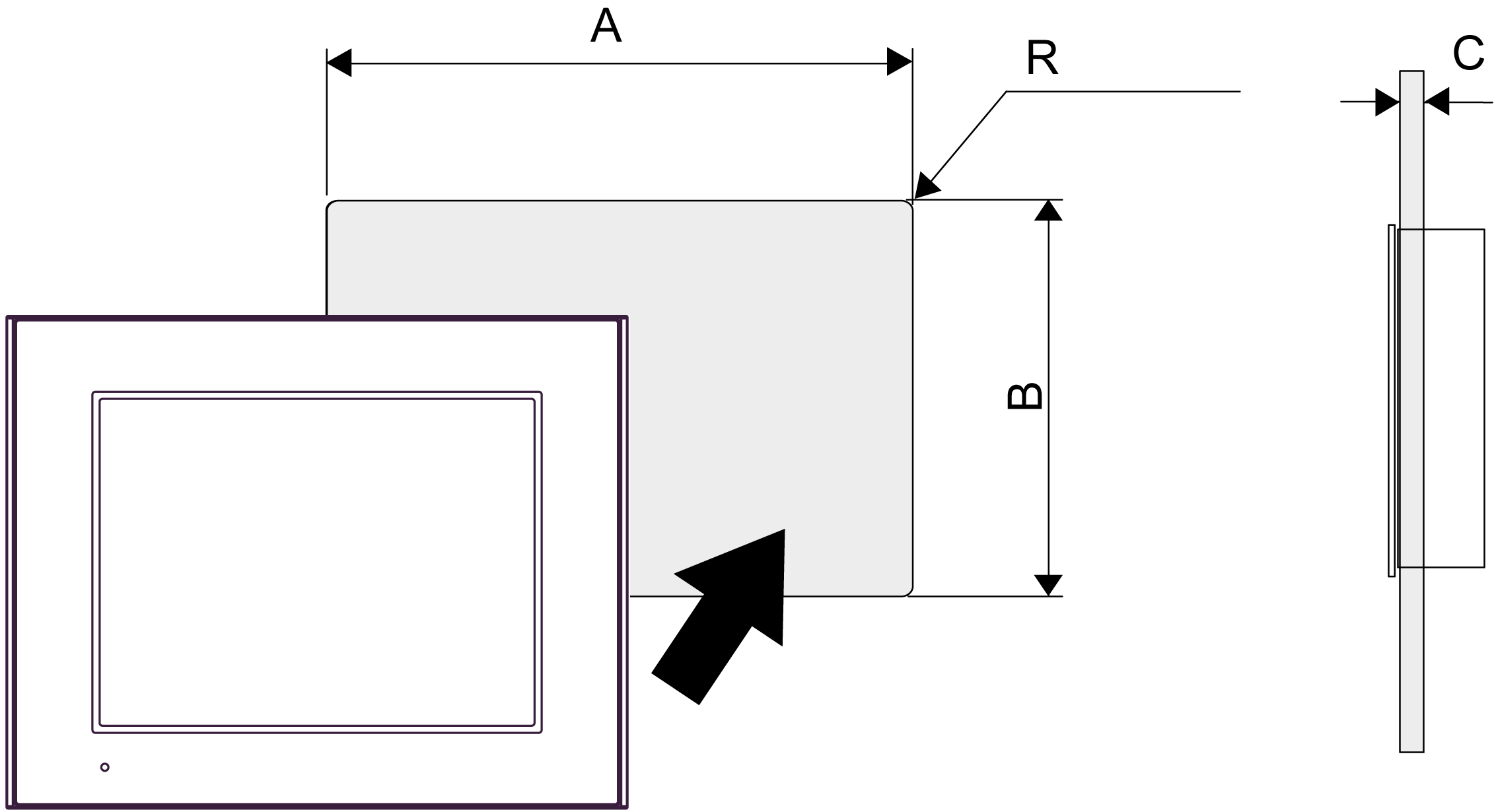

开一个面板开孔并从正面将 面板 插入开口 。
|
|
A |
B |
C |
R |
|---|---|---|---|---|
|
HMIGTO5310 |
259 mm (+1, -0 mm) (10.2 in (+0.04, -0 in)) |
201 mm (+1, -0 mm) (7.91 in (+0.04, -0 in)) |
1.6 到 5 mm （0.06 到 0.2 in） |
3 mm (0.12 in) 最大值 |
|
HMIGTO5315 |
298 mm (+1, -0 mm) (11.73 in (+0.04, -0 in)) |
240 mm (+1, -0 mm) (9.45 in (+0.04, -0 in)) |
注意： 在设计面板开孔之前，请参阅安装。
