系统设计

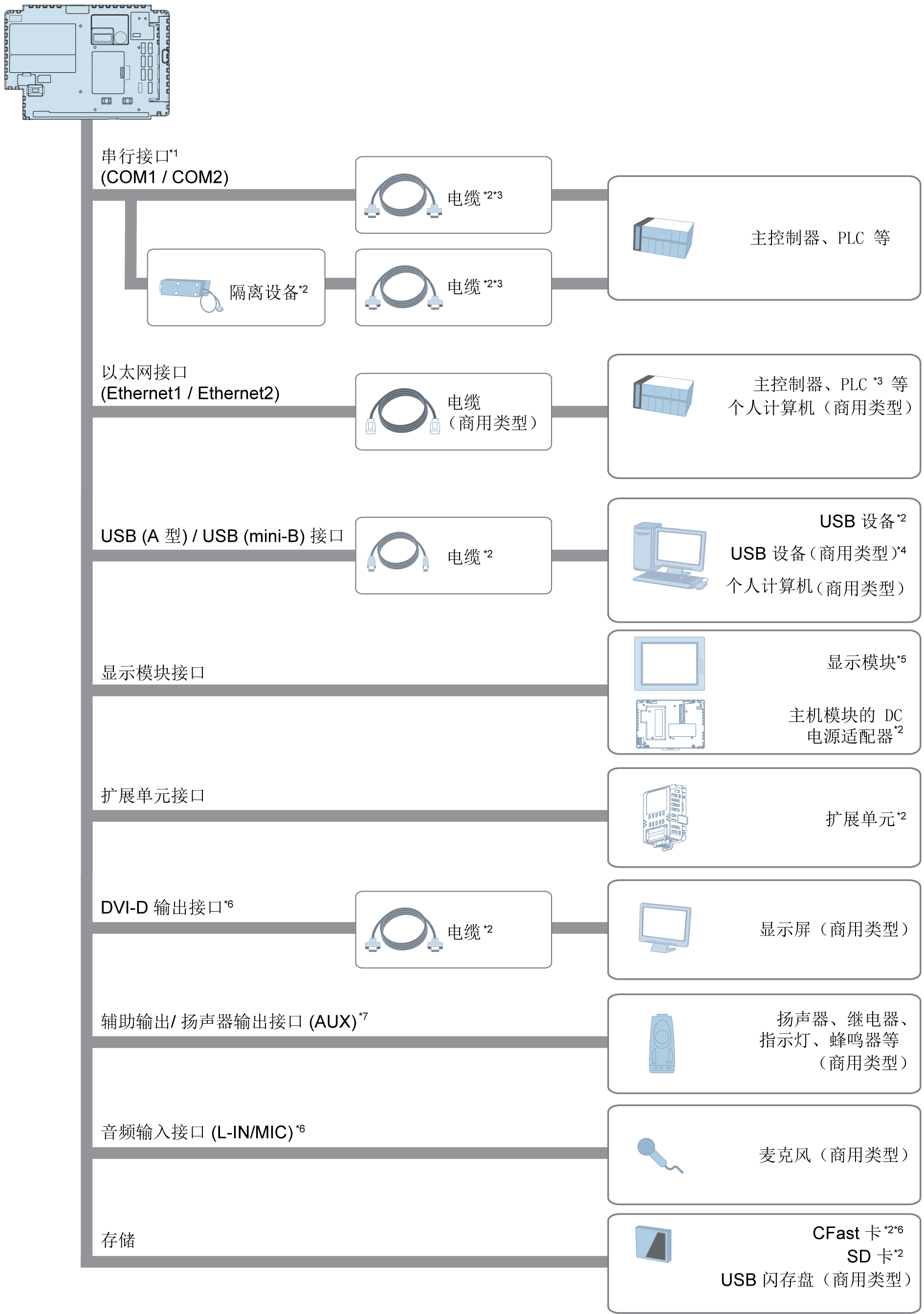

主机模块





*1 要将它用作隔离端口，需要隔离设备。要使用 RS-232C 隔离设备，请将串口的 #9 引脚设置为 VCC(在标准主机模块上，将隔离设备连接到COM1，在其它主机模块上连接到COM2)。

*2 请参阅附件。

*3 要了解如何连接控制器和其它类型的设备，请参阅画面编程软件的相应设备驱动程序手册。

*4 有关支持的型号，请与当地 Schneider Electric 支持代表联系。

*5 请参阅部件号。

*6 仅适用于开放型主机模块。

*7 仅适用于精良控制箱和开放型主机模块。

注意： 使用开放式主机模块时，请参阅本手册和恢复 DVD 中包含的帮助指南。

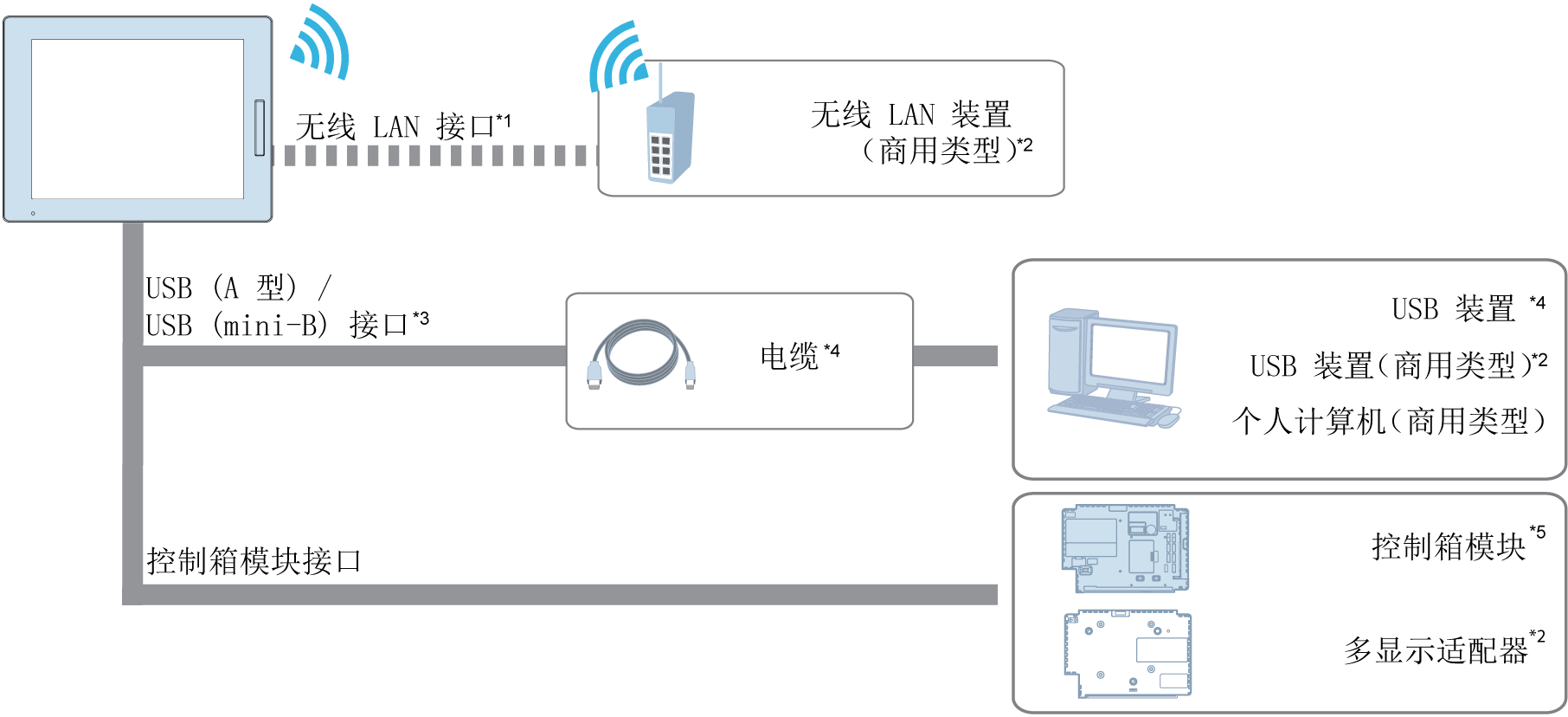

显示模块





*1 仅适用于无线 LAN 型号 。

*2 有关支持的型号，请与当地 Schneider Electric 支持代表联系。

*3 仅适用于智能显示。请参阅部件号。

*4 请参阅附件。

*5 请参阅部件号。

注意： 使用带开放型主机模块的无线 LAN 型号时，有关无线 LAN 设置，请参阅 Harmony GTU 开放型主机模块无线 LAN 设置手册。使用精良控制箱的无线 LAN 型号时，请参阅画面编辑软件手册。
