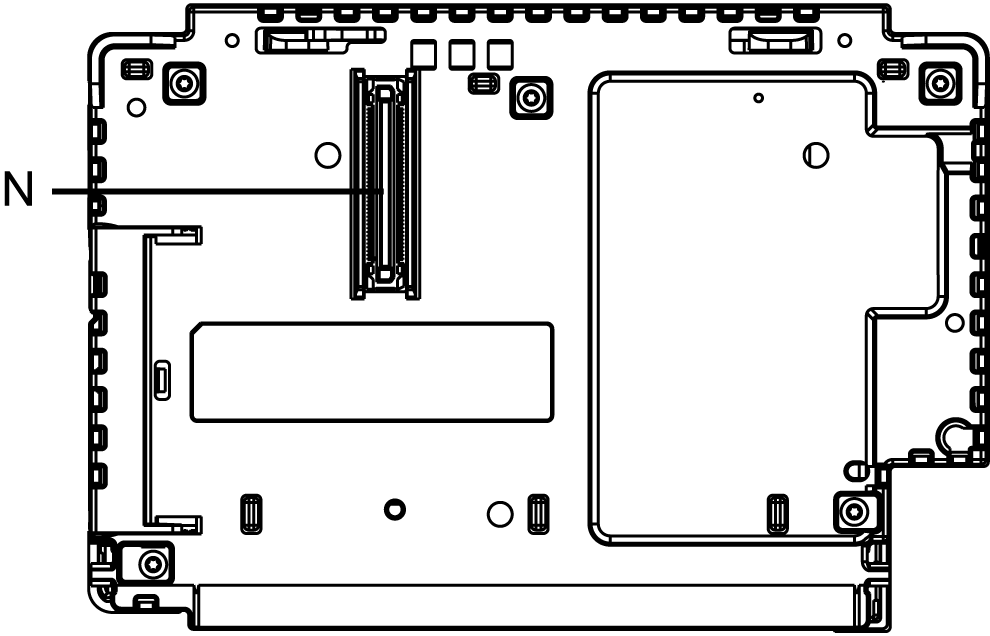

正视图

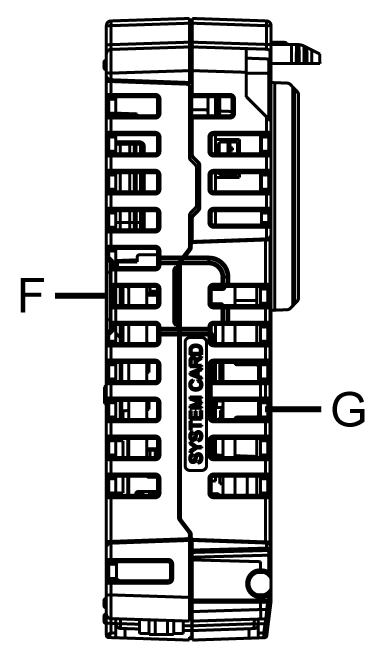

右视图

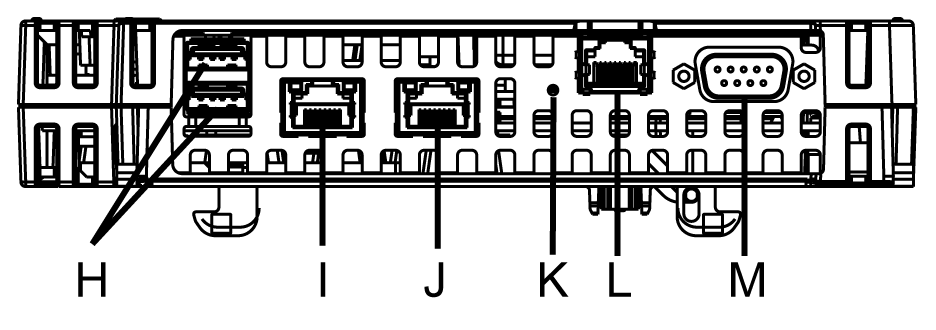

底视图

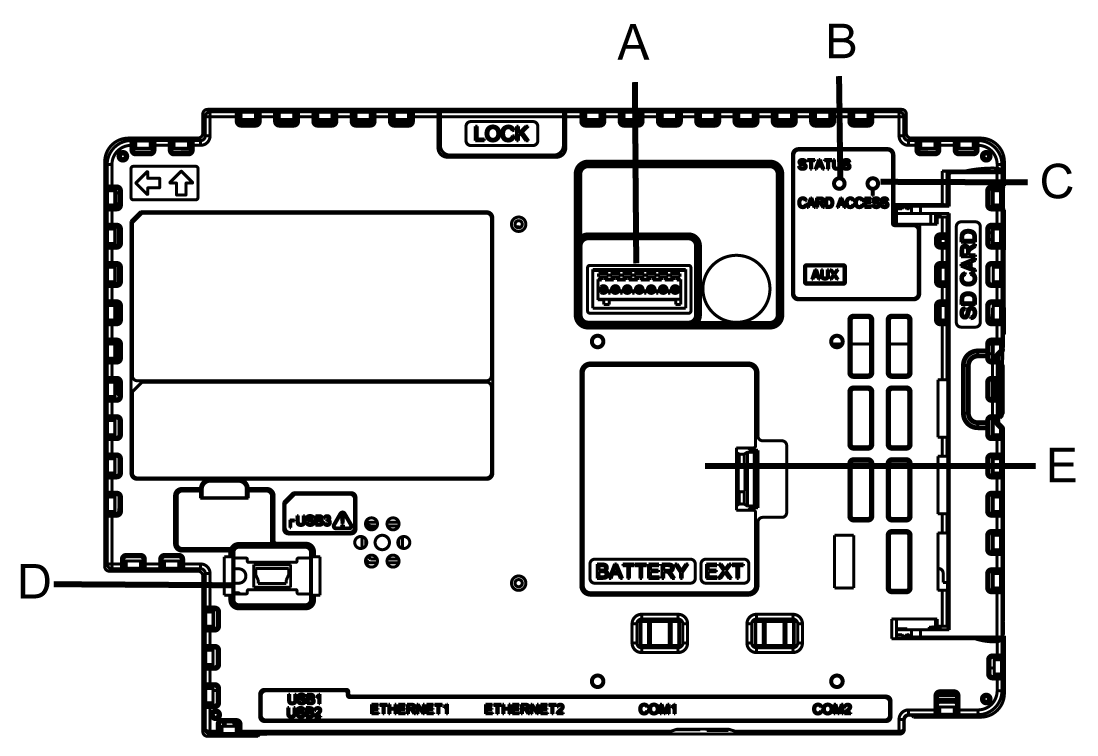

后视图

A

辅助输出/扬声器输出接口 (AUX)

此接口是报警输出或蜂鸣器输出和声音输出。

B

状态 LED

C

卡访问 LED

D

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。

最大传输距离: 5 m (16.4 ft)

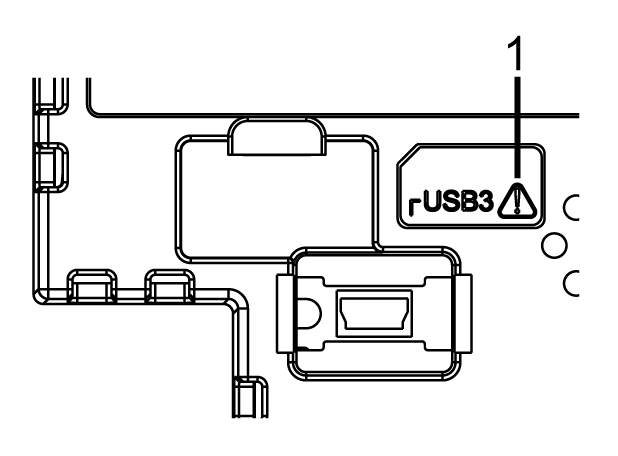

1 此标记识别有关接口连接的安全信息。

E

扩展单元接口盖 (EXT)

可以将扩展单元嵌入到扩展单元接口盖开口处，可以连接或更换后备电池。

F

存储卡盖

SD 卡位于存储卡盖开口处。

G

系统卡盖

系统卡位于系统卡盖开口处。当主机模块操作时，您不能打开此盖。

H

USB（A 型）接口

支持 USB2.0 (A 型) x 2。

电源电压：5 Vdc ± 5%

最大供应电流: 500 mA

最大传输距离: 5 m (16.4 ft)

I

以太网接口 (以太网1)

以太网传输接口 (10BASE-T/ 100BASE-TX/ 1000BASE-T)

接口：模块插孔(RJ-45) x 1

J

以太网接口 (以太网2)

以太网传输接口 (10BASE-T/ 100BASE-TX/ 1000BASE-T)

接口：模块插孔(RJ-45) x 1

K

COM1 LED

L

串行接口 (COM 1)

RS-485 (隔离) 串行接口

接头： 模块插孔 (RJ-45)x1

M

串行接口 (COM2)

RS-232C/422/485 串行接口 (您可以通过软件切换通讯方法)。

接头：1个 D-Sub 9 针 (凸型)

N

显示模块接口

将显示模块与主机模块连接的接口。

小心

烧伤风险

请勿将 Modbus RJ-45 通讯电缆连接到以太网端口。

不遵循上述说明可能导致人身伤害或设备损坏。
