高级显示模块

HMIDT351

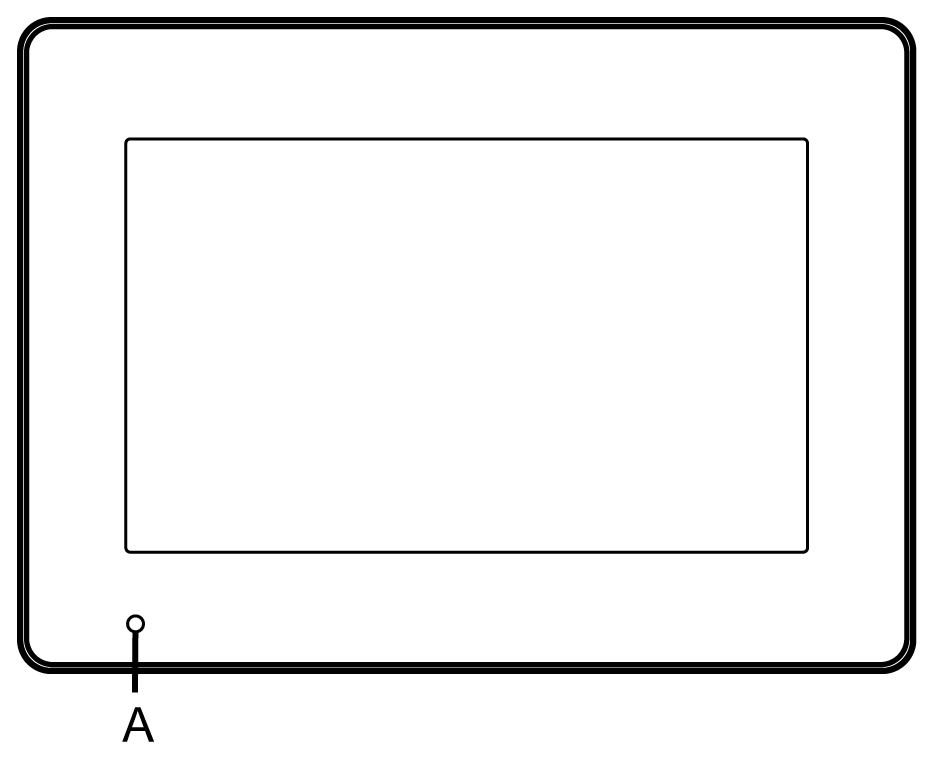

侧面

HMIDT351

正视图

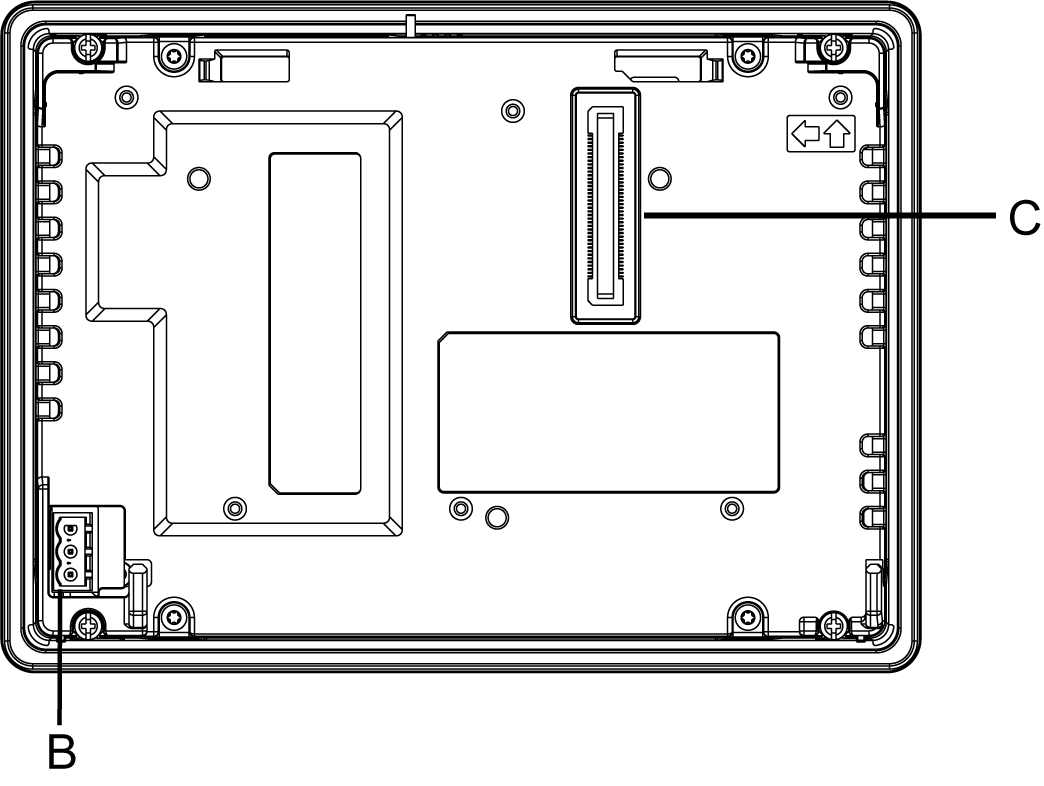

后视图





部件

名称

说明

A

状态 LED



B

电源接头

-

C

主机模块接口

将显示模块与主机模块连接的接口。

HMIDT551

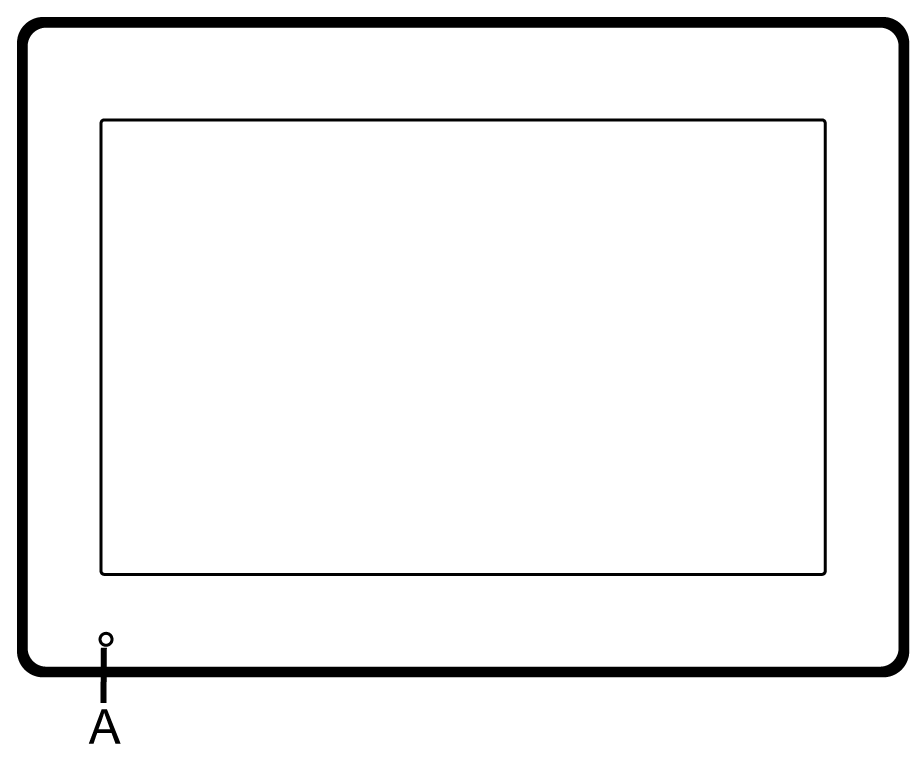

侧面

HMIDT551

正视图

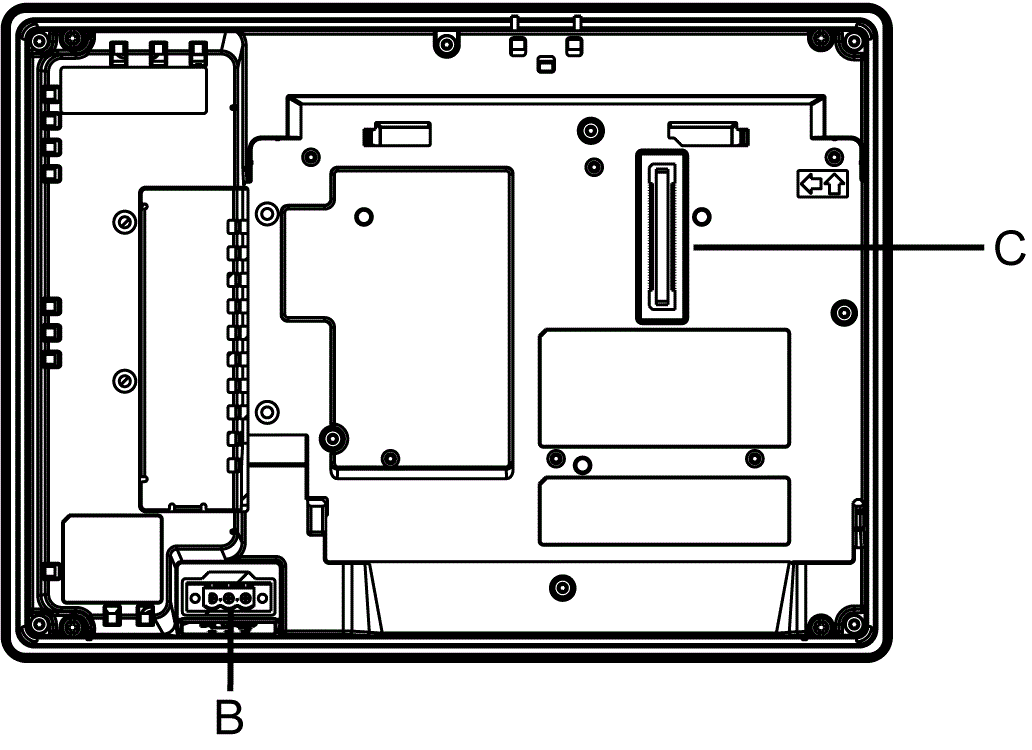

后视图





部件

名称

说明

A

状态 LED



B

电源接头

-

C

主机模块接口

将显示模块与主机模块连接的接口。

HMIDT651

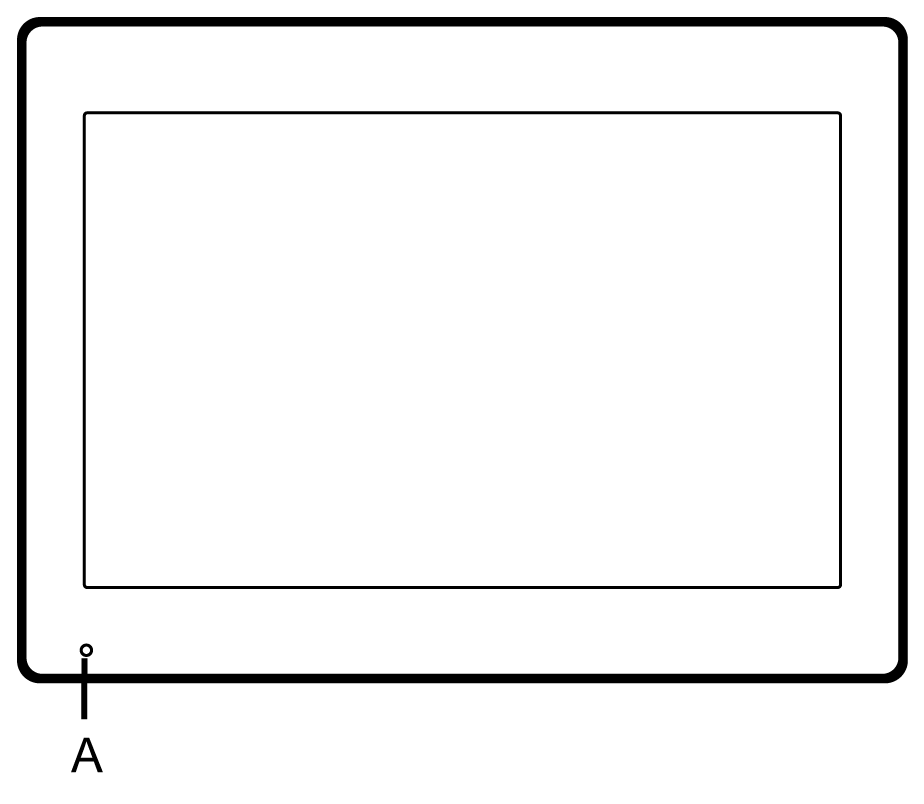

侧面

HMIDT651

正视图

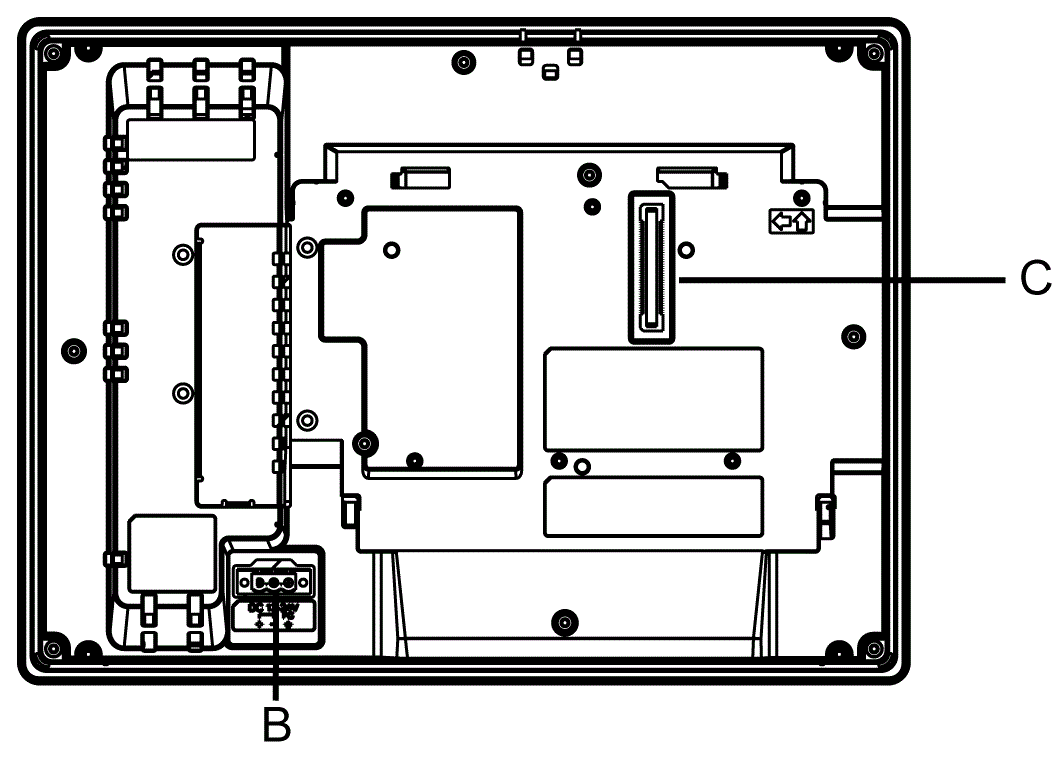

后视图





部件

名称

说明

A

状态 LED



B

电源接头

-

C

主机模块接口

将显示模块与主机模块连接的接口。
