DI12DE 嵌入式常规 I/O 模块是具有 12 路输入的 24 Vdc 数字量输入模块。
下表描述了模块参数配置：
|
参数 |
值 |
缺省值 |
单位 |
描述 |
|---|---|---|---|---|
|
输入过滤器 |
0...250 |
10（1 毫秒） |
0.1 毫秒 |
指定数字量输入的过滤时间 |
可以在 I/O 映像选项卡中定义和命名变量。此选项卡还提供其他信息，例如拓扑寻址。
有关更多一般描述，请参阅 I/O 映像选项卡说明。

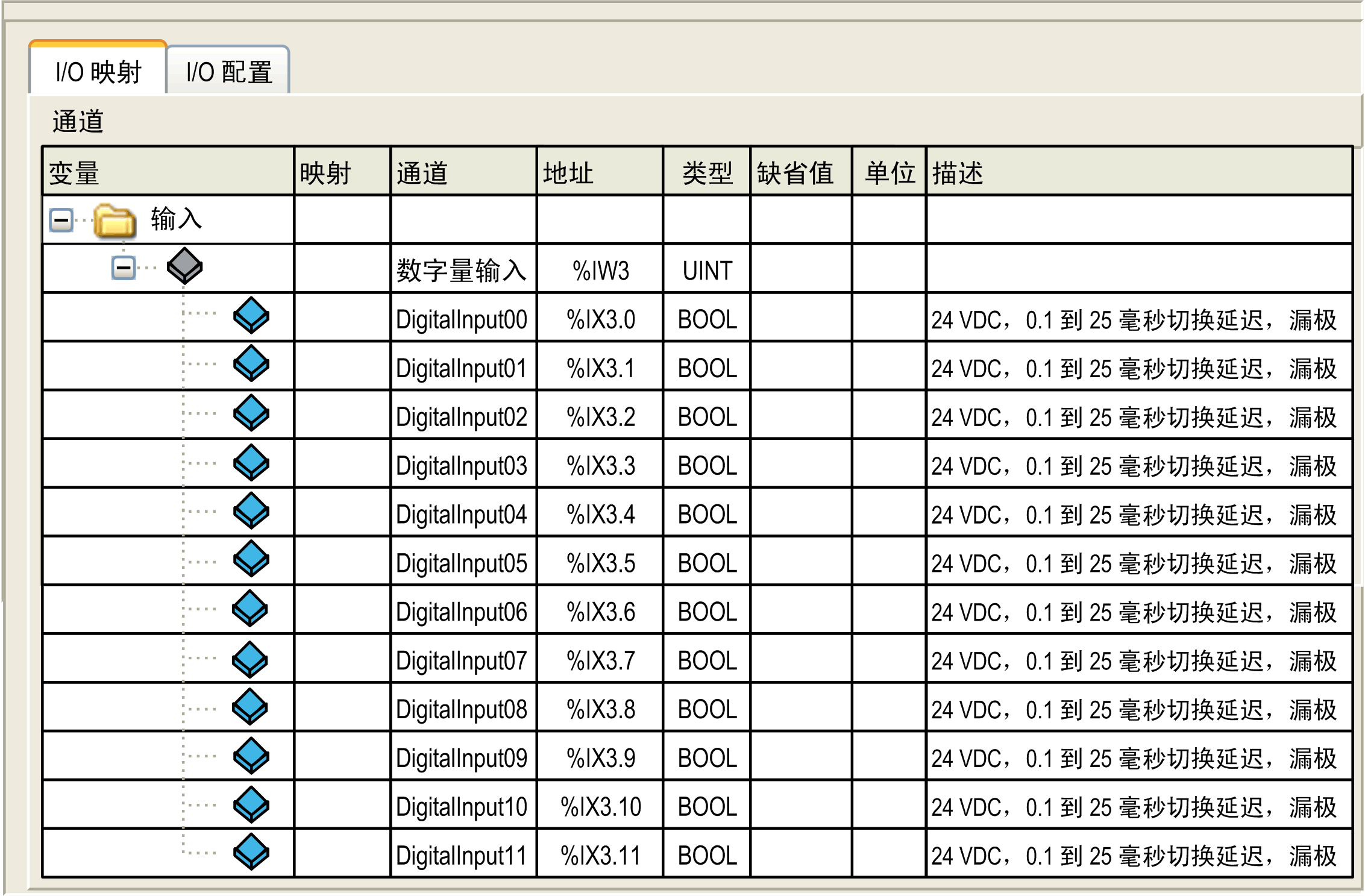

下表介绍 DI12DE I/O 映像配置：
|
变量 |
|
通道 |
类型 |
缺省值 |
描述 |
|---|---|---|---|---|---|
|
输入 |
DigitalInputs |
UINT |
- |
所有输入的状态（位 13 -16 = 0，未使用） |
|
|
|
DigitalInput00 |
BOOL |
- |
输入 0 的状态 |
|
|
... |
... |
||||
|
DigitalInput11 |
输入 11 的状态 |
||||
