Main 类型编程

概述

Main 类型通常由 HSCMain 功能块进行管理。

注意：如果使用 HSCMain 功能块管理其他 HSC 类型，则在编译时会显示检测到的错误代码。

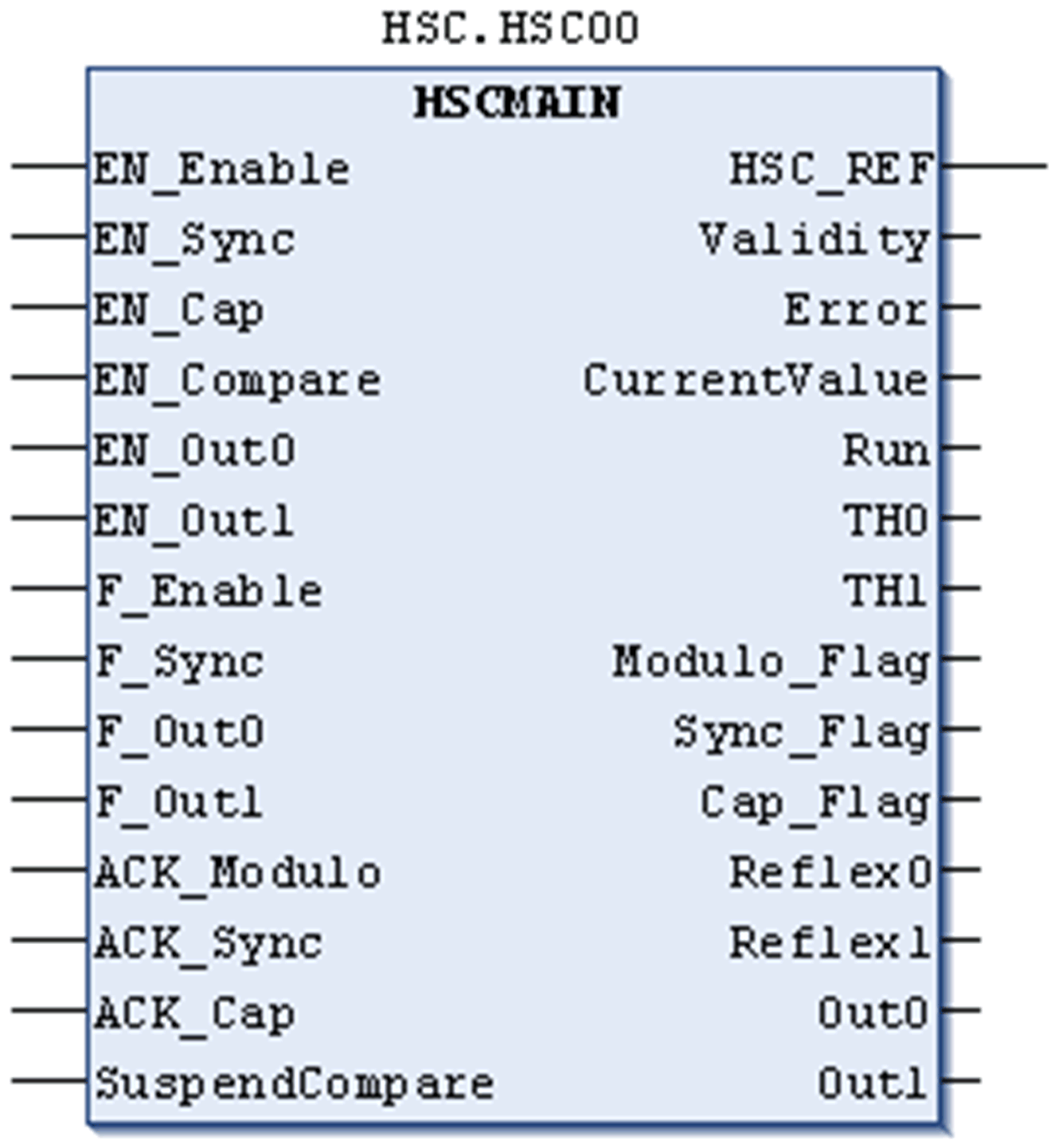

添加 HSCMain 功能块

步骤	描述
1	在软件目录中选择库选项卡，然后单击库。在列表中选择控制器 > M218 > M218 HSC > 计数器 > HSCMain，然后将该项目拖放至 POU 窗口中。
2	键入 Main 类型实例名称（在配置中定义），或通过单击以下内容选择功能块实例：使用输入助手，可按照以下路径选择 HSC 实例：全局变量 > <MyController> > 内嵌功能 > HSC。

步骤

描述

在软件目录中选择库选项卡，然后单击库。

在列表中选择控制器 > M218 > M218 HSC > 计数器 > HSCMain，然后将该项目拖放至 POU 窗口中。

键入 Main 类型实例名称（在配置中定义），或通过单击以下内容选择功能块实例：

使用输入助手，可按照以下路径选择 HSC 实例：全局变量 > <MyController> > 内嵌功能 > HSC。

I/O 变量用法

下面的表格介绍功能块的不同引脚在事件模式下的使用方法。

下表介绍输入变量：

输入	类型	描述
EN_Enable	BOOL	未使用。
EN_Sync	BOOL	当配置 SYNC 输入时：如果为 TRUE，则准许通过 Sync 输入同步和启动计数器。
EN_Cap	BOOL	未使用。
EN_Compare	BOOL	未使用。
EN_Out0	BOOL	未使用。
EN_Out1	BOOL	未使用。
F_Enable	BOOL	强制实施启用条件。优先于 EN_Enable 输入。
F_Sync	BOOL	强制实施同步条件
F_Out0	BOOL	未使用。
F_Out1	BOOL	未使用。
ACK_Modulo	BOOL	未使用。
ACK_Sync	BOOL	在上升沿，复位 Sync_Flag。
ACK_Cap	BOOL	未使用。
SuspendCompare	BOOL	未使用。注意：在设置 SuspendCompare 时，EN_Compare、EN_ReflexO、EN_Reflex1、F_Out0、F_Out1 保持运行。

下表介绍输出变量：

输出	类型	注释
HSC_REF	HSC_REF	HSC 的参考。与管理功能块的 HSC_REF_IN 输入引脚配合使用。
Error	BOOL	TRUE = 表示检测到错误。 HSCGetDiag 功能块可用于获取有关此检测到的错误的更多信息。
Validity	BOOL	TRUE = 表示功能块上的输出值有效。
CurrentValue	DINT	计数器的当前计数值。
Run	BOOL	TRUE = 计数器正在运行。
TH0	BOOL	未使用。
TH1	BOOL	未使用。
Modulo_Flag	BOOL	未使用。
Sync_Flag	BOOL	在计数器同步时，设为 1。
Cap_Flag	BOOL	未使用。
Reflex0	BOOL	未使用。
Reflex1	BOOL	未使用。
Out0	BOOL	未使用。
Out1	BOOL	未使用。
