M218 系统扩展架构

概述

将扩展模块连接到 M218 控制器有两种方法：

o直接连接

o使用适配器模块连接

两种连接类型可同时使用。

直接连接扩展模块

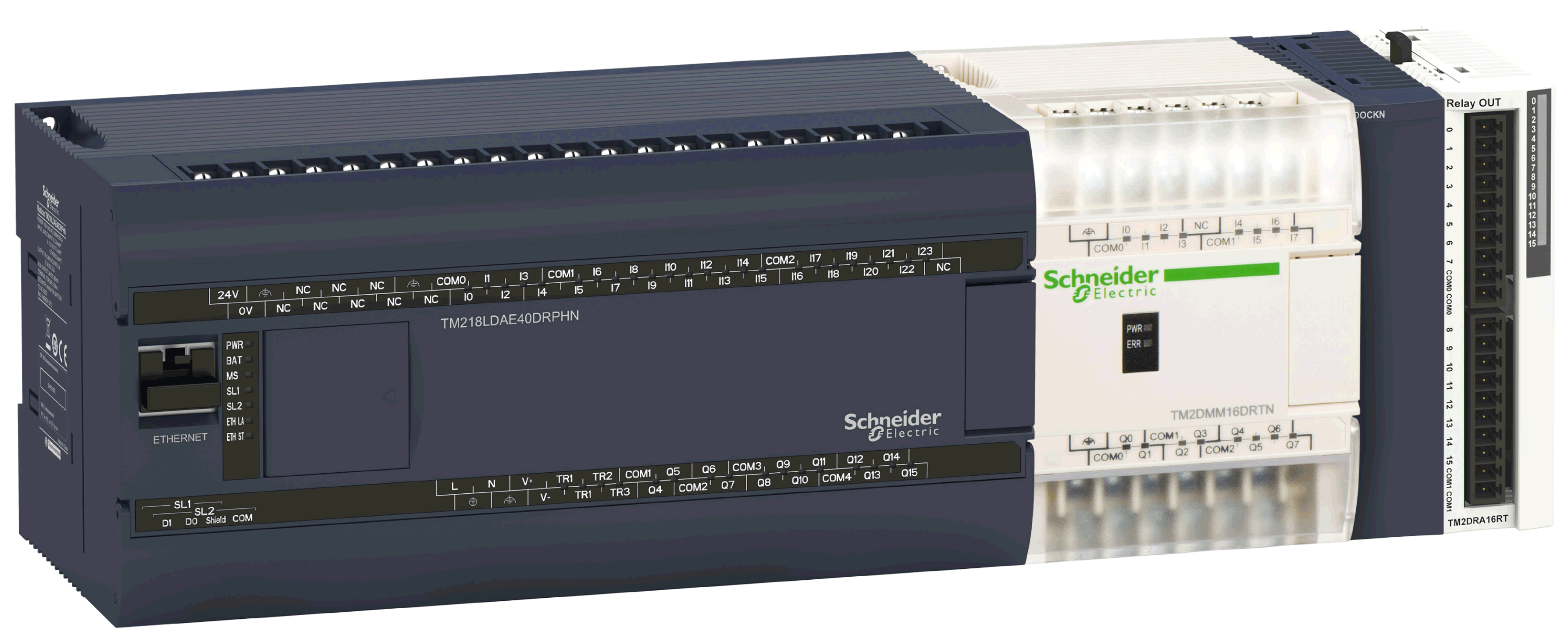

TM2...N 扩展模块通过软带状电缆直接连接到 M218 控制器：





使用适配器模块连接扩展模块

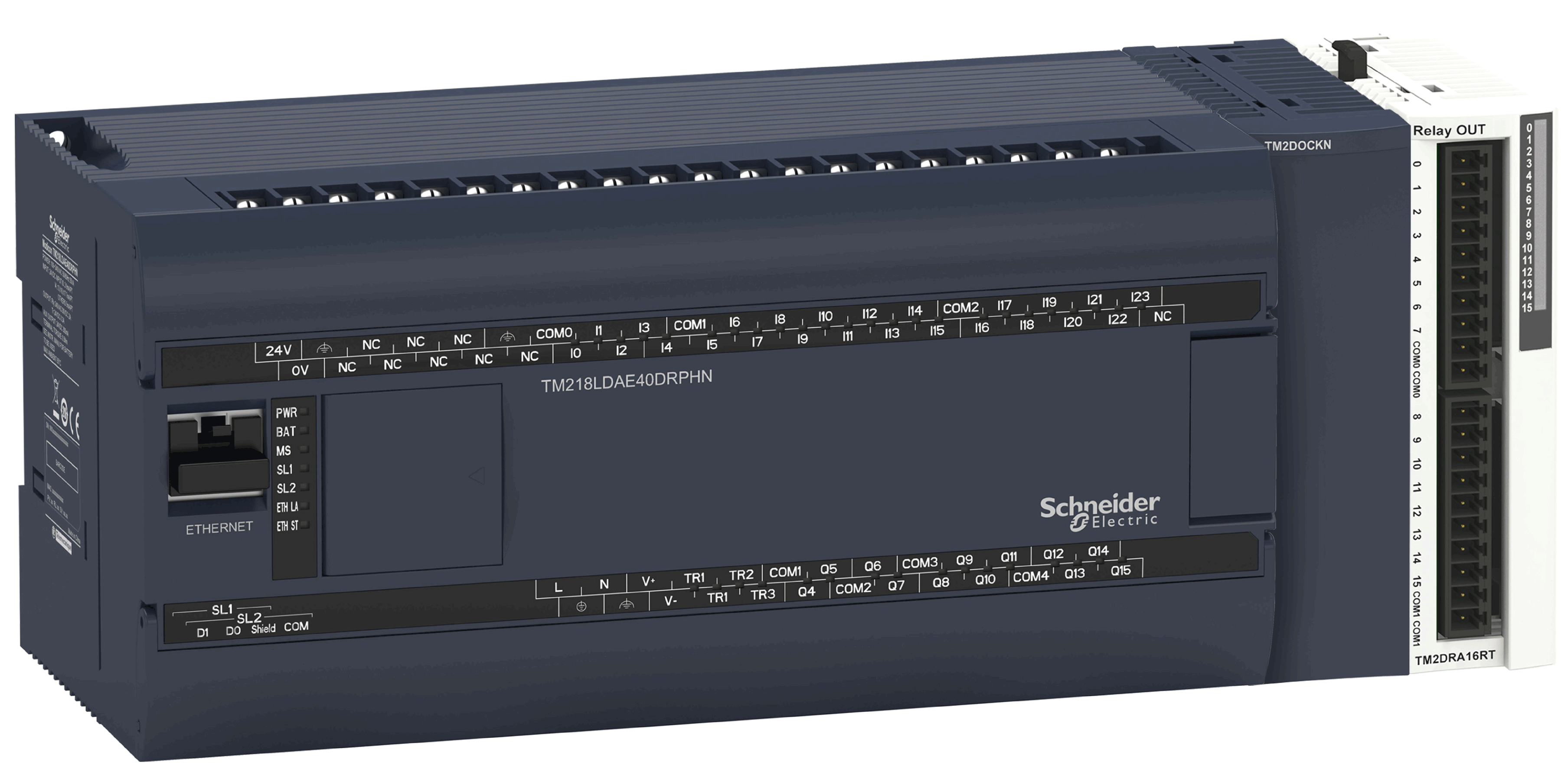

可使用 TM2DOCKN 适配器模块将 TM3 和/或 TM2系统扩展模块与 M218 控制器连接。

适配器模块安装在 M218 控制器和 TM3/TM2 扩展模块之间：





同时使用直接连接和使用适配器模块连接

可通过单个 M218 控制器使用这两种连接方法来同时连接 TM2...N 和 TM3/TM2 扩展模块：





在这种情况下，连接顺序如下所示（从左到右）：

o将 TM2...N 扩展模块直接连接到 M218 控制器。

o将适配器模块 TM2DOCKN 连接到 TM2...N 扩展模块。

o将 TM2 或 TM3 扩展模块连接到适配器模块。
