串行链路端口 1 用于与支持 Modbus 协议（作为主站或从站）、ASCII 协议（打印机、调制解调器等）和 EcoStruxure Machine Expert 协议（HMI 等）的设备进行通讯。
|
特性 |
描述 |
|
|---|---|---|
|
功能 |
Modbus 主站/从站 注意： 从站模式需要 120 Ω 电阻器用于外部线路端接。 |
|
|
连接器类型 |
RJ45 |
|
|
隔离 |
非隔离 |
|
|
最大波特率 |
115,200 bps |
|
|
电缆 |
类型 |
屏蔽 |
|
最大长度 |
15 米（49 英尺） |
|
|
极化 |
当节点配置为主站时，使用软件配置进行连接。 560 Ω 电阻器是可选的。 |
|
|
用于 RS485 的 5 Vdc 电源 |
否 |
|
下图显示了 RJ45 连接器的引脚：
下表描述了 RJ45 连接器的引脚分配：
|
引脚 |
|
|---|---|
|
1 |
N.C. |
|
2 |
N.C. |
|
3 |
N.C. |
|
4 |
D1 |
|
5 |
D0 |
|
6 |
N.C. |
|
7 |
N.C. |
|
8 |
公共端 |
N.C.：禁止连接
|
|
|
意外的设备操作 |
|
请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

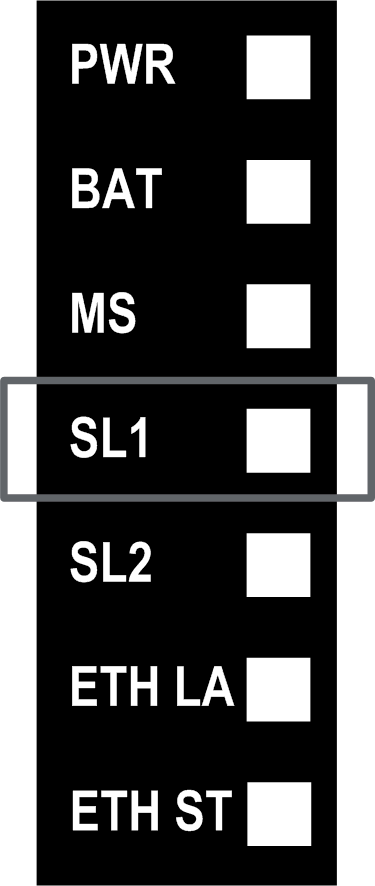

下表描述了串行链路端口 1 状态 LED：
|
标签 |
描述 |
LED |
||
|---|---|---|---|---|
|
颜色 |
状态 |
描述 |
||
|
SL1 |
串行链路 1 |
黄色 |
亮起 |
指示串行线路 1 的活动 |
|
熄灭 |
指示无串行通讯 |
|||
