此部分描述 TM3RDM32R 扩展模块的电气和输入/输出特性。
另请参阅环境特性。
|
|
|
火灾危险 |
|
o仅对 I/O 通道和电源的电流容量使用正确的导线规格。 o对于继电器输出 (2 A) 接线，请使用横截面积至少为 0.5 平方毫米 (AWG 20) 且额定温度至少为 80 °C (176 °F) 的导体。 o对于继电器输出接线 (4 A) 的通用接线，或者继电器输出接线大于 2 A 的通用接线，请使用横截面积至少为 1.0 平方毫米 (AWG 16) 且额定温度至少为 80 °C (176 °F) 的接线。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
TM3RDM32R 数字扩展模块：
o16 通道 24 Vdc 漏型/源型输入
o用于输入的 2 个公共端
o16 通道 2 A 继电器输出
o用于输出的 4 个公共端
o可插拔螺钉端子块

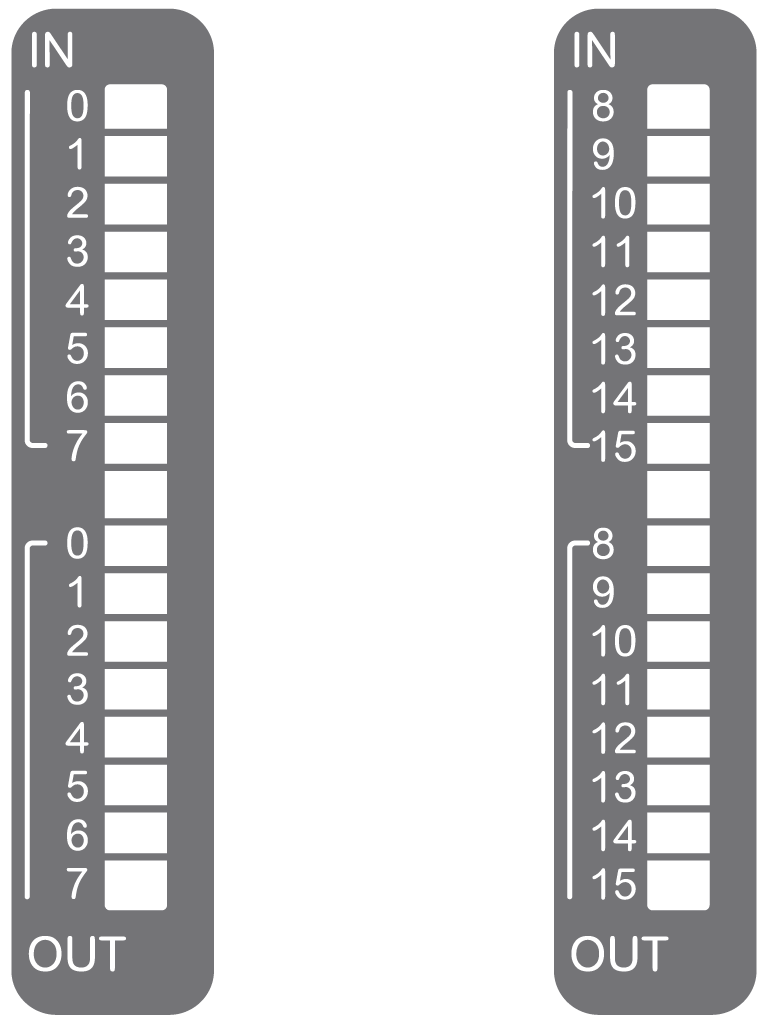

下图显示状态 LED：
下表介绍状态 LED：
|
LED |
颜色 |
状态 |
类型 |
描述 |
|---|---|---|---|---|
|
0...15 |
绿色 |
亮起 |
输入 |
通道已激活 |
|
熄灭 |
通道已停用 |
|||
|
0...15 |
绿色 |
亮起 |
输出 |
通道已激活 |
|
熄灭 |
通道已停用 |

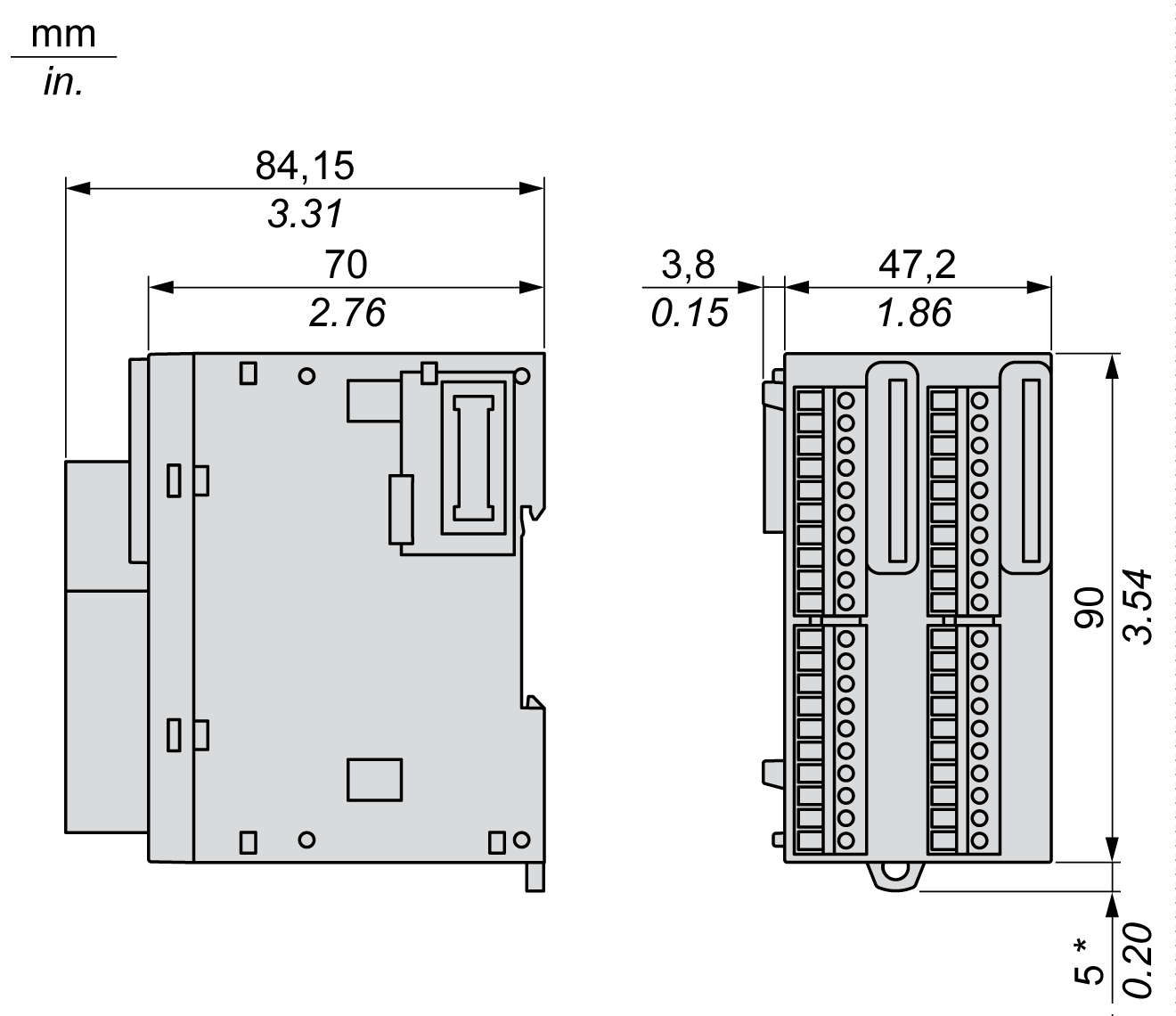

下图显示 TM3RDM32R 扩展模块的外部尺寸：
注意： * 拔出卡扣后为 8.5 mm（0.33 英寸）。

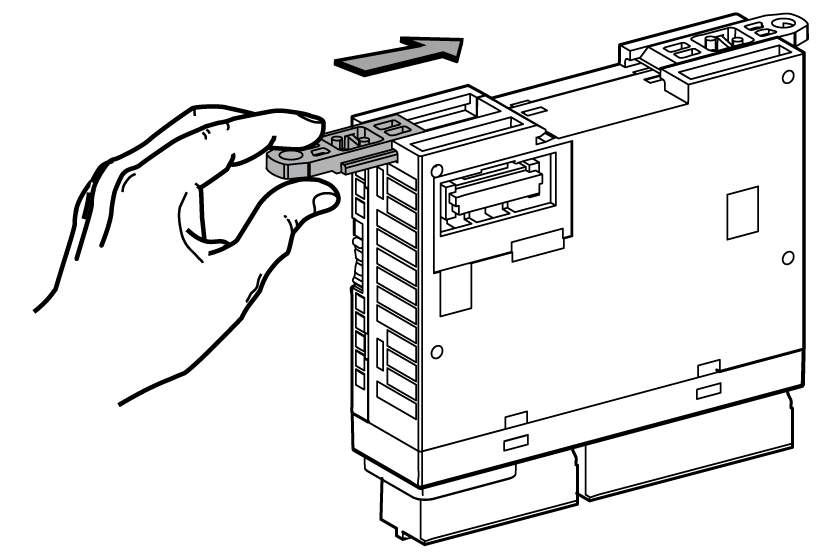

将安装板插入模块顶部的插槽：

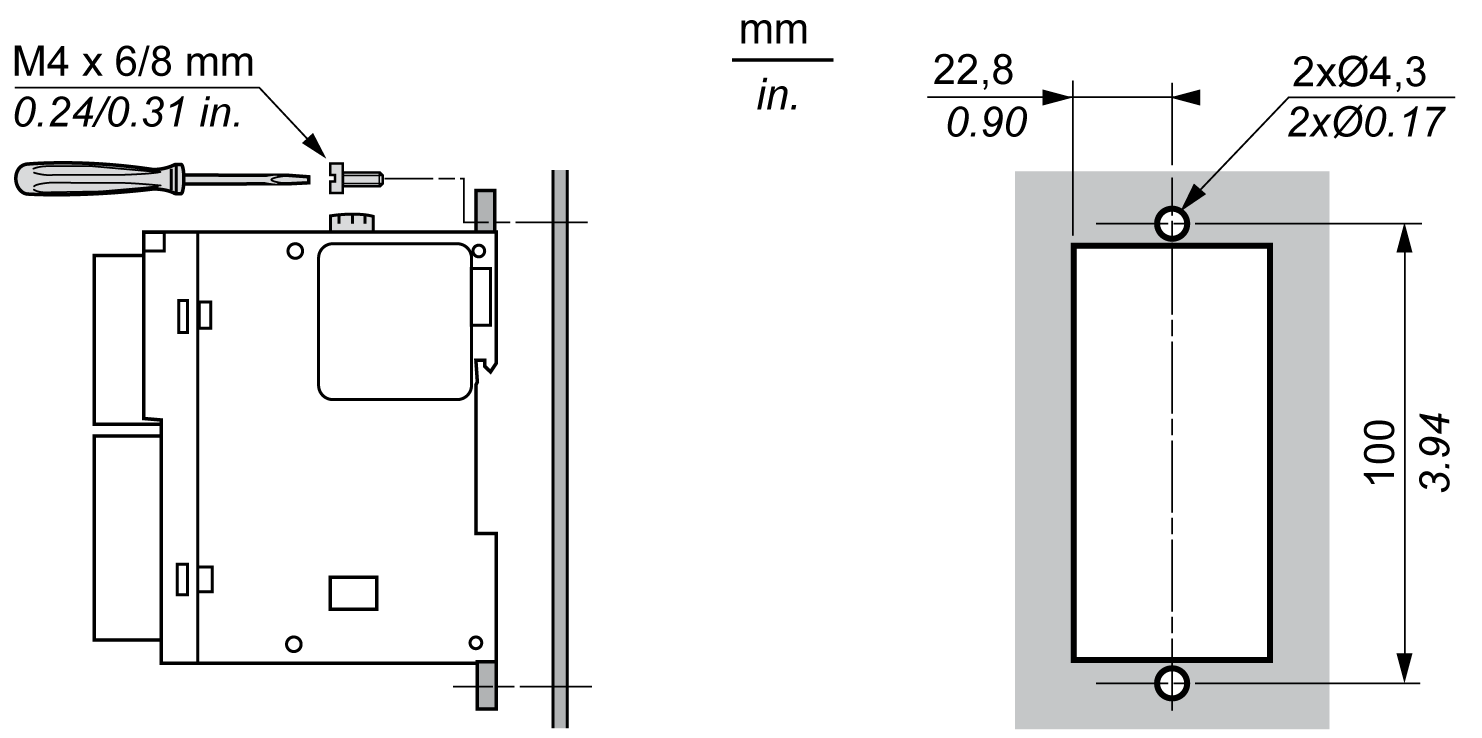

下图显示了 TM3RDM32R 扩展模块的安装孔布局：
|
特性 |
值 |
||
|---|---|---|---|
|
输入 |
|||
|
输入通道数 |
16 路输入 |
||
|
输入类型 |
类型 1 (IEC/EN 61131-2) |
||
|
输入逻辑类型 |
漏型/源型 |
||
|
额定输入电压 |
24 Vdc |
||
|
输出 |
|||
|
输出通道数 |
16 路输出 |
||
|
触点类型 |
NO（常开） |
||
|
额定输出电压 |
24 Vdc/ 220 Vac |
||
|
额定输出电流 |
2 A |
||
|
连接和电缆类型 |
|||
|
连接类型 |
可插拔螺钉端子块 |
||
|
电缆类型和长度 |
类型 |
非屏蔽 |
|
|
长度 |
输入：最大 50 m（164 英尺） 输出：最大 150 m（490 英尺） |
||
|
重量 |
208 g（7.34 盎司） |
||
下表描述 TM3RDM32R 的输入特性：
|
特性 |
值 |
||
|---|---|---|---|
|
输入通道数 |
16 路输入 |
||
|
通道组数 |
2 个公共端用于 16 个通道 |
||
|
输入类型 |
类型 1 (IEC/EN 61131-2) |
||
|
逻辑类型 |
漏型/源型 |
||
|
额定输入电压 |
24 Vdc |
||
|
输入电压范围 |
0...28.8 Vdc |
||
|
额定输入电流 |
5 mA |
||
|
输入阻抗 |
4.7 kΩ |
||
|
输入限制值 |
状态 1 时的电压 |
> 15 Vdc (15...28.8 Vdc) |
|
|
状态 0 时的电压 |
< 5 Vdc (0..5 Vdc) |
||
|
状态 1 时的电流 |
> 2.5 mA |
||
|
状态 0 时的电流 |
< 1.5 mA |
||
|
接通时间 |
4 ms |
||
|
断开时间 |
4 ms |
||
|
降额 |
0...55 °C (32...131 °F) |

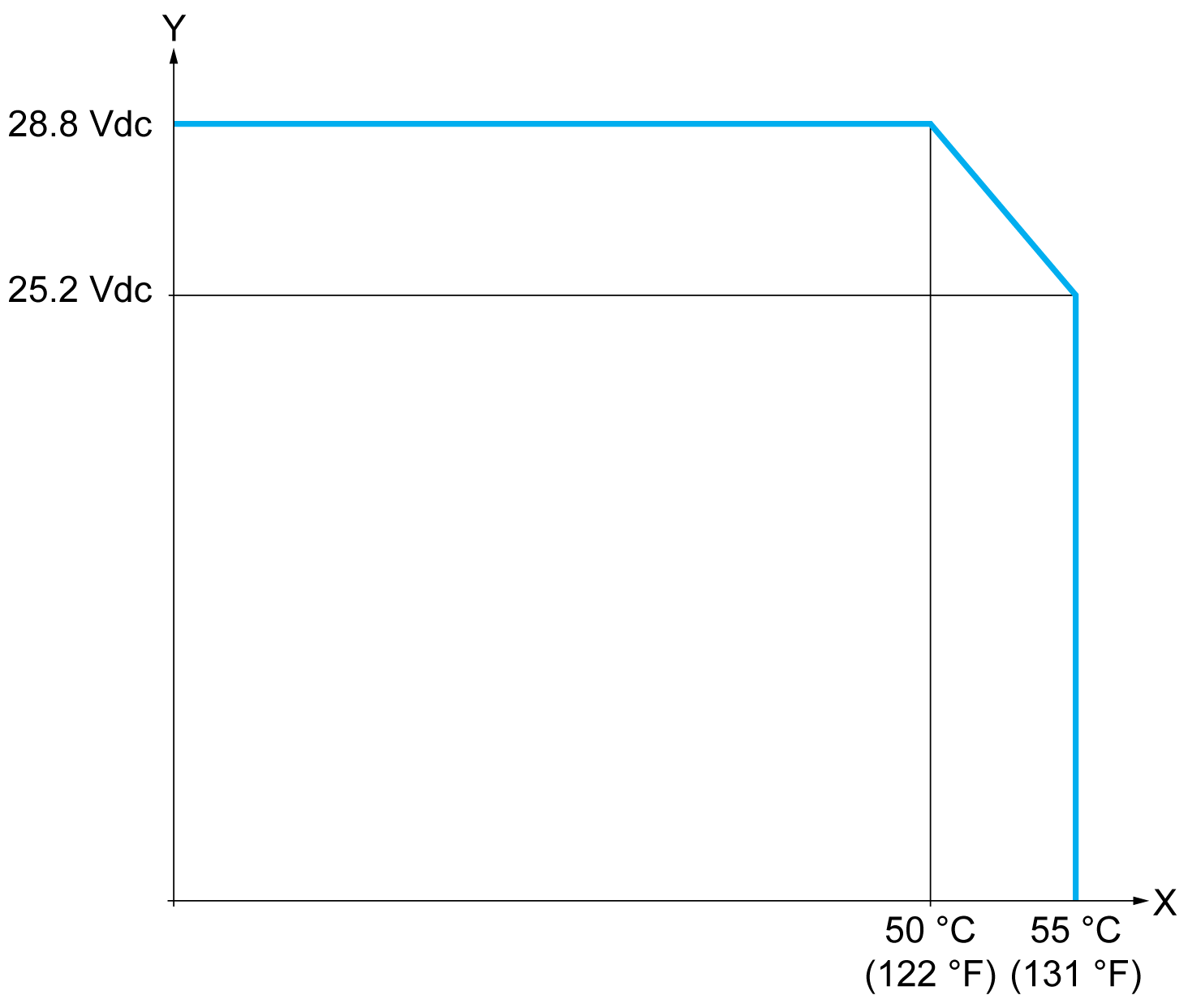

请参阅输入降额 |
|
|
隔离 |
输入与内部逻辑之间 |
500 Vac / 800 Vdc |
|
|
在输入组和输出组之间 |
1500 Vac / 2500 Vdc |
||
|
在输入组之间 |
500 Vac / 800 Vdc |
||
|
连接类型 |
可插拔螺钉端子块 |
||
|
连接器插入/拔出耐久性 |
超过 100 次 |
||
|
5 Vdc 内部总线上的最大电流 |
95 mA |
||
|
24 Vdc 内部总线上的最大电流 |
80 mA |
||
在使用 TM3RDM32R:
X 环境温度 (°C / °F)
Y 输入电压
下表描述 TM3RDM32R 的输出特性：
|
特性 |
值 |
|
|---|---|---|
|
输出通道数 |
16 |
|
|
通道组数 |
4 个公共端用于 16 个通道 |
|
|
输出类型 |
继电器 |
|
|
触点类型 |
NO（常开） |
|
|
额定输出电流 |
每路输出 2 A |
|
|
最大输出电流 |
每路输出 2 A 每个公共端 4 A |
|
|
最大输出频率 |
带最大负载 |
0.1 Hz |
|
无负载 |
5 Hz |
|
|
接通时间 |
最大值 10 ms |
|
|
断开时间 |
最大值 10 ms |
|
|
降额 |

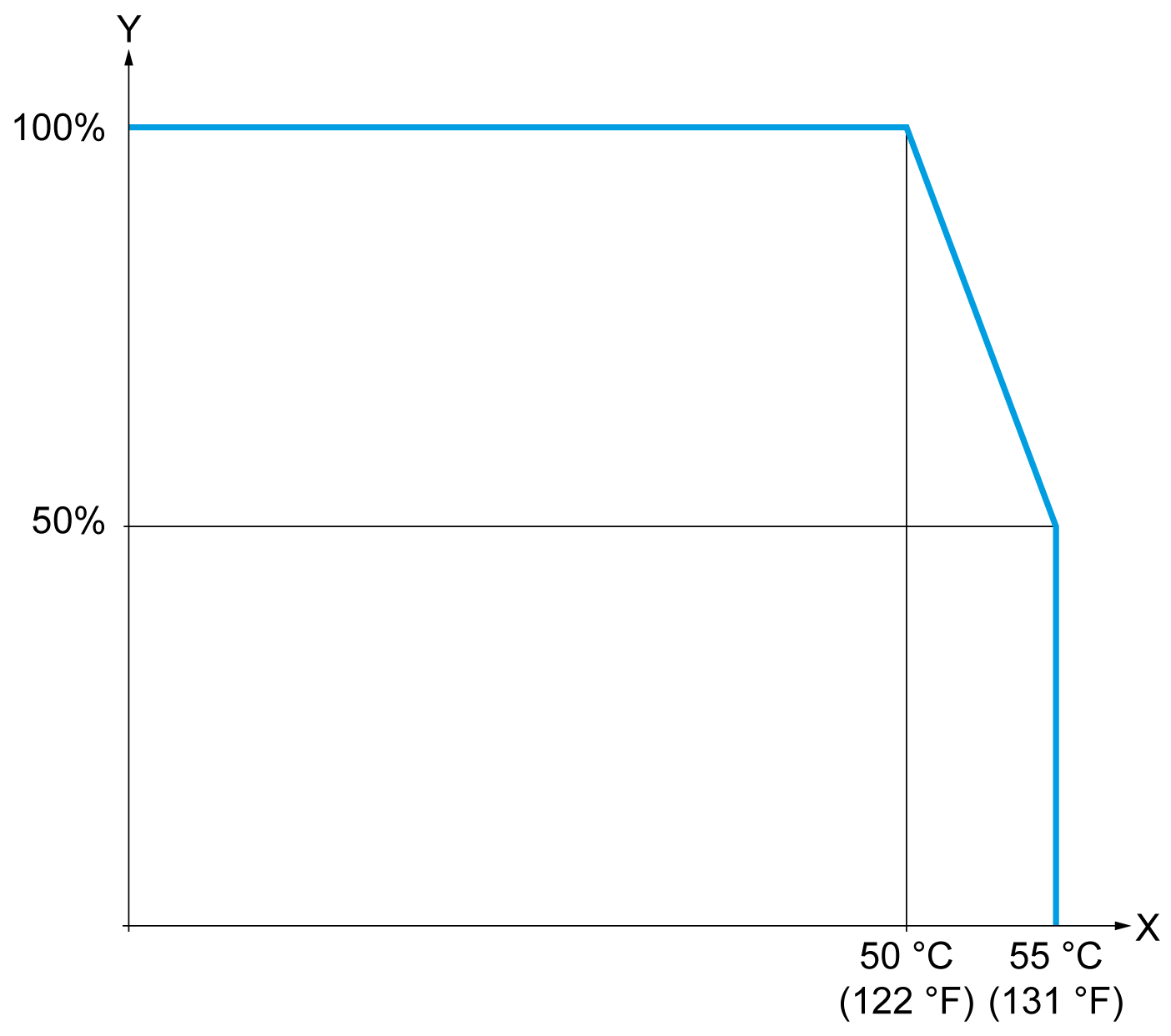

0...55 °C (32...131 °F) |
请参阅输出降额 |
|
机械寿命 |
2000 万次操作 |
|
|
电气寿命在电阻负载 2 A 下 |
45 °C (113 °F) 时 100,000 次开关循环 |
|
|
防止短路 |
否 |
|
|
隔离 |
输出与内部逻辑之间 |
1500 Vac / 2500 Vdc |
|
在输入组和输出组之间 |
1500 Vac / 2500 Vdc |
|
|
输出组之间 |
1500 Vac / 2500 Vdc |
|
|
连接类型 |
可插拔螺钉端子块 |
|
|
连接器插入/拔出耐久性 |
超过 100 次 |
|
|
5 Vdc 内部总线上的最大电流 |
95 mA |
|
|
24 Vdc 内部总线上的最大电流 |
80 mA |
|
|
注意： 有关本主题的其他信息，请参阅保护输出，避免电感式负载导致的模块损坏。 |
||
在使用 TM3RDM32R:
X 环境温度 (°C / °F)
Y 输出负载电流 (%)
此表描述 TM3RDM32R 扩展模块的功率限制，具体取决于电压、负载类型和所需操作数。
这些扩展模块不支持电容式负载。
|
|
|
继电器输出熔接闭合 |
|
o始终使用适当的外部保护电路或设备来防止继电器输出遭受电感式交流电负载损坏。 o请勿将继电器输出连接至电容式负载。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
|
功率限制 |
||||
|---|---|---|---|---|
|
电压 |
24 Vdc |
120 Vac |
240 Vac |
操作次数 |
|
电阻式负载功率 AC-12 |
– |
240 VA 80 VA |
480 VA 160 VA |
100,000 300,000 |
|
电感式负载功率 AC-15 (cos j = 0.35) |
– |
60 VA 18 VA |
120 VA 36 VA |
100,000 300,000 |
|
电感式负载功率 AC-14 (cos j = 0.7) |
– |
120 VA 36 VA |
240 VA 72 VA |
100,000 300,000 |
|
电阻式负载功率 DC-12 |
48 W 16 W |
– |
– |
100,000 300,000 |
|
电感式负载功率 DC-13 L/R = 7 ms |
24 W 7.2 W |
– |
– |
100,000 300,000 |
