IP 地址配置

简介

有四种不同的方法可以分配控制器的 IP 地址：

o由 DHCP 服务器分配地址

o由 BOOTP 服务器分配地址

o固定 IP 地址

o使用 SetIPAddress 功能块进行地址分配

注意： 如果尝试的寻址方法不成功，控制器将使用衍生自 地址的MAC缺省 IP 地址启动。

认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。

注意： 一个好的做法是确保系统管理员对所有已分配给网络和子网的 IP 地址进行记录，并通知系统管理员执行的所有配置更改。

地址管理

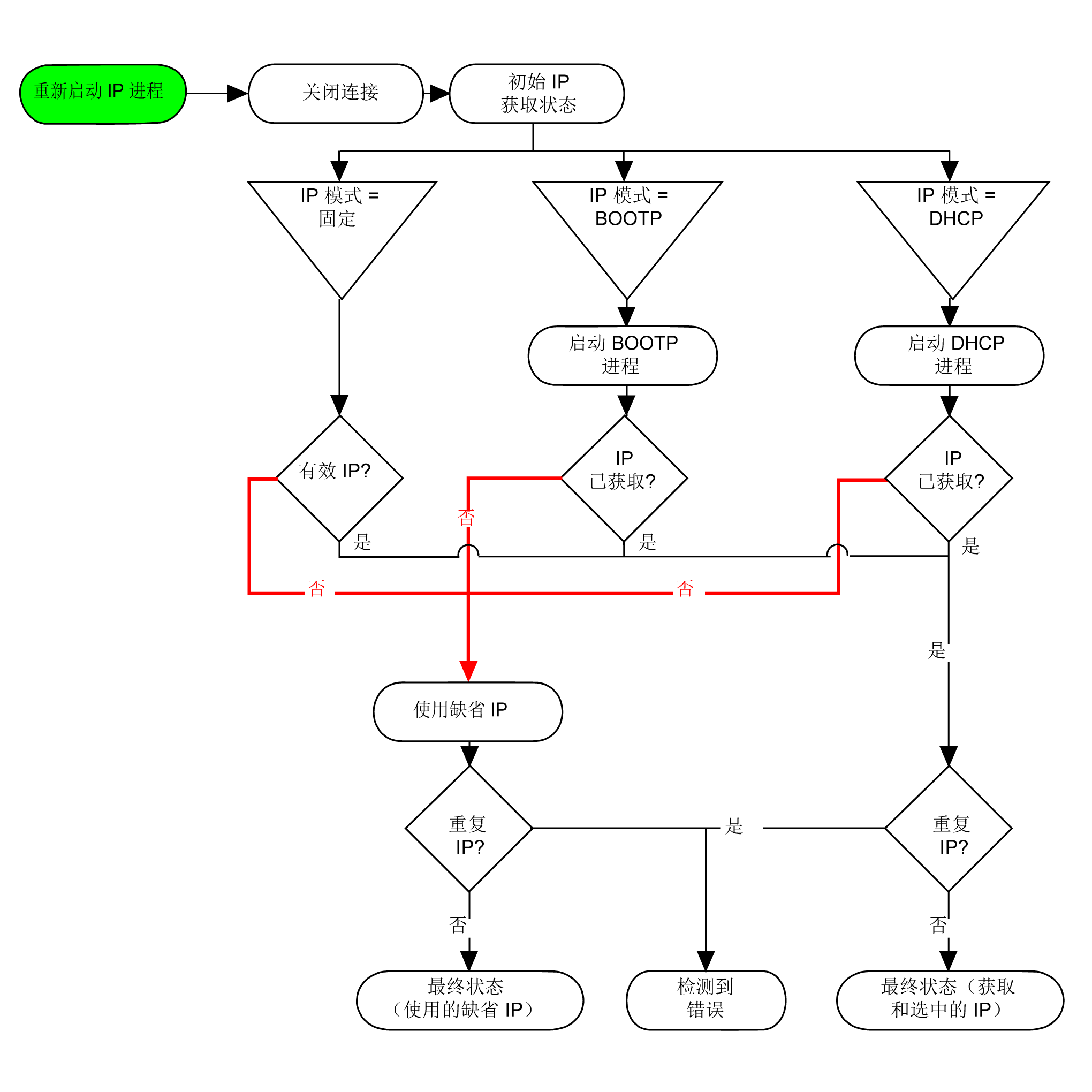

下图显示了控制器的四种地址系统：





注意： 如果编程为使用 DHCP 或 BOOTP 寻址方法的设备无法联系其相应的服务器，则控制器使用缺省 IP 地址。但是，它将不断地重复发出请求。

在以下情况中，IP 进程会自动重新启动：

o控制器重新启动

o以太网电缆重新连接

o下载应用程序（如果 IP 参数发生更改）

o寻址尝试失败后将检测 DHCP 或 BOOTP 服务器。

以太网配置

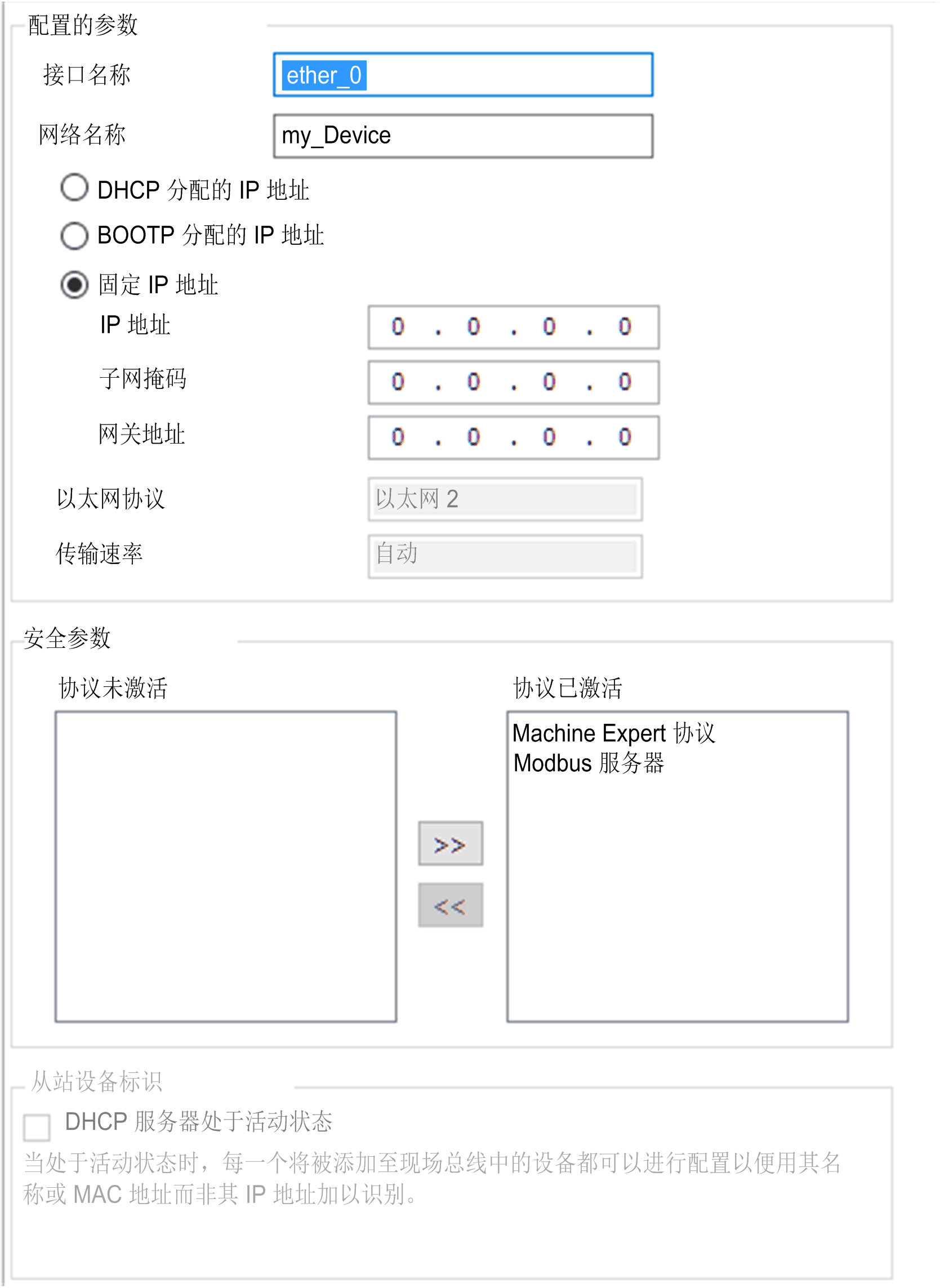

在设备树中，双击以太网节点：





如下表所述设置参数：

缺省 IP 地址

缺省 IP 地址基于设备的 MAC 地址。前两个字节是 10 和 10。后两个字节是设备的 MAC 地址的后两个字节。

缺省子网掩码是 255.0.0.0。

注意： MAC 地址始终以十六进制格式编写，IP 地址则采用十进制格式。必须将 MAC 地址转换为十进制格式。

示例：如果 MAC 地址为 00.80.F4.01.80.F2，则缺省 IP 地址为 10.10.128.242。

地址类别

IP 地址与以下两项相关联：

o设备（即主机）

o该设备所连接的网络

IP 地址始终按 4 字节进行编码。

这些字节在网络地址和设备地址之间的分配可能会发生变化。具体分配方法由地址类别定义。

下表定义了不同的 IP 地址类别：

子网掩码

子网掩码的作用是在同一个网络地址下为多个物理网络编址。掩码用于划分子网地址和主机 ID 的设备地址。

获取子网地址的方法是：保留 IP 地址中与包含 1 的掩码的位置相对应的位，然后用 0 替换其他位。

反之，获取主机设备子网地址的方法是：保留 IP 地址中与包含 0 的掩码的位置相对应的位，然后用 1 替换其他位。

子网地址的示例：

注意： 如果没有网关，设备不在其子网中进行通讯。

网关

网关可将消息路由到不在当前网络中的设备。

如果没有网关，则网关地址为 0.0.0.0。

安全参数
