串行线路 1：
o可用于与支持 Modbus 协议（作为主站或从站）、ASCII 协议（打印机、调制解调器等）和 Machine Expert 协议（HMI 等）的设备通讯。
o提供 5 Vdc 配电。

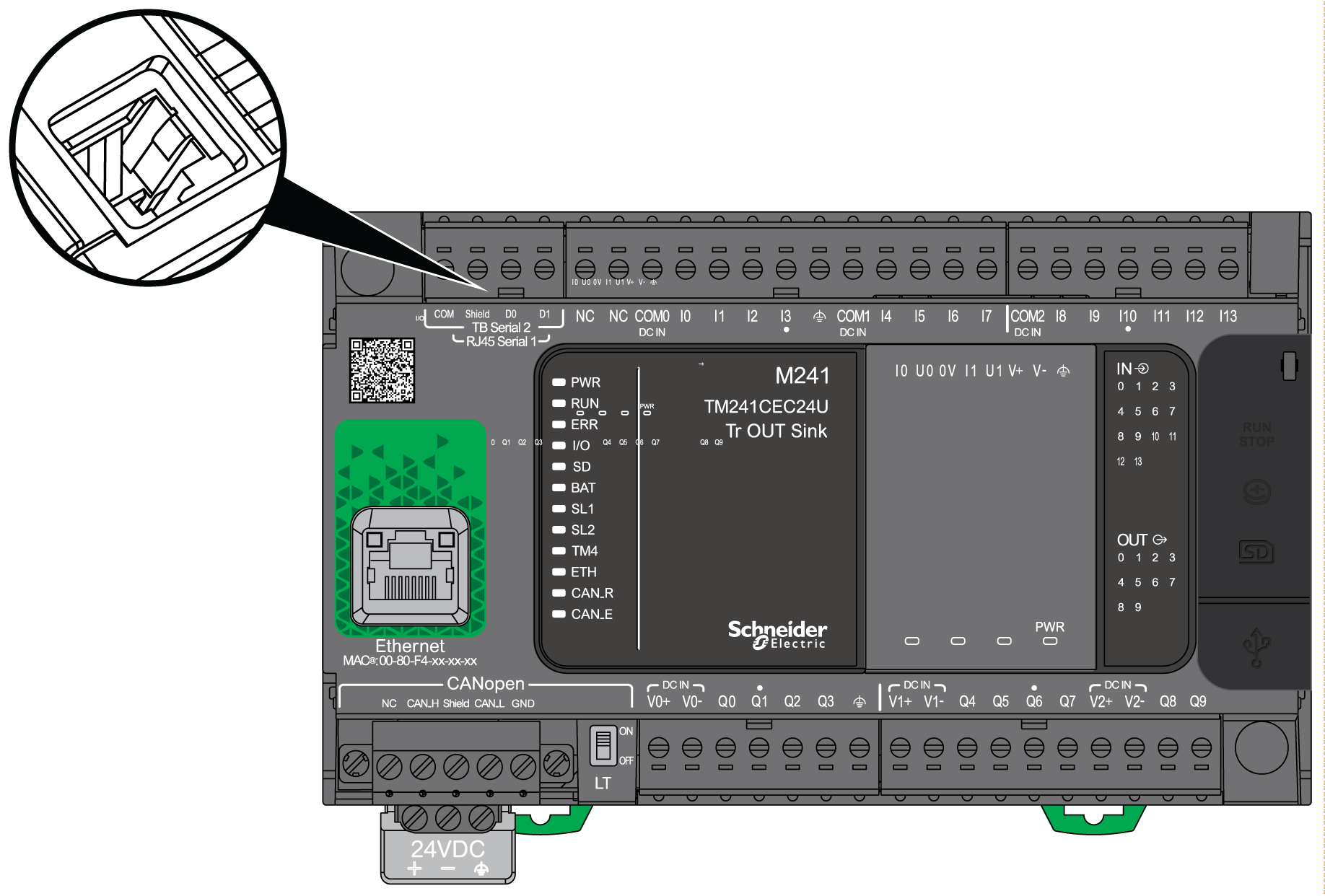

下图显示串行线路 1 端口的位置：
|
特性 |
描述 |
|
|---|---|---|
|
功能 |
配置了 RS485 或 RS232 软件 |
|
|
连接器类型 |
RJ45 |
|
|
隔离 |
非隔离 |
|
|
最大波特率 |
1200 至最高 115 200 bps |
|
|
电缆 |
类型 |
屏蔽 |
|
最大长度（控制器与隔离接线盒之间） |
15 米（49 英尺），适用于 RS485 3 米（9.84 英尺），适用于 RS232 |
|
|
极化 |
当节点配置为主站时，使用软件配置进行连接。 560 Ω 电阻器是可选的。 |
|
|
用于 RS485 的 5 Vdc 电源 |
是 |
|
注意： 某些设备会在 RS485 串行连接上提供电压。勿将这些电压线连接到您的控制器，因为它们可能损坏控制器串口电子元件，造成串口无法正常工作。
|
注意 |
|
设备无法操作 |
|
仅使用 VW3A8306R•• 串行电缆将 RS485 设备连接到控制器。 |
|
不遵循上述说明可能导致设备损坏。 |
下图显示了 RJ45 连接器的引脚：
下表描述了 RJ45 连接器的引脚分配：
|
引脚 |
||
|---|---|---|
|
1 |
N.C. |
|
|
2 |
N.C. |
|
|
3 |
N.C. |
N.C. |
|
4 |
N.C. |
D1 |
|
5 |
N.C. |
D0 |
|
6 |
N.C. |
N.C. |
|
7 |
N.C.* |
5 Vdc |
|
8 |
公共端 |
公共端 |
|
* 5 Vdc 由控制器提供。不连接。 |
||
N.C.：无连接
RxD：接收数据
TxD：传输的数据
|
|
|
意外的设备操作 |
|
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

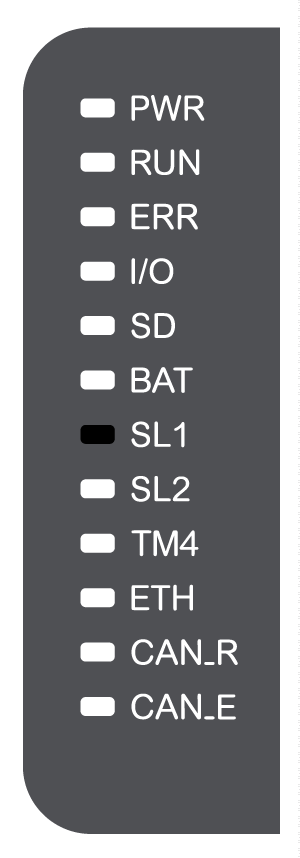

下图显示串行线路 1 的状态 LED：
下表介绍串行线路 1 的状态 LED：
|
标签 |
描述 |
LED |
||
|---|---|---|---|---|
|
颜色 |
状态 |
描述 |
||
|
SL1 |
串行线路 1 |
绿色 |
亮起 |
指示串行线路 1 的活动 |
|
熄灭 |
指示无串行通讯 |
|||
