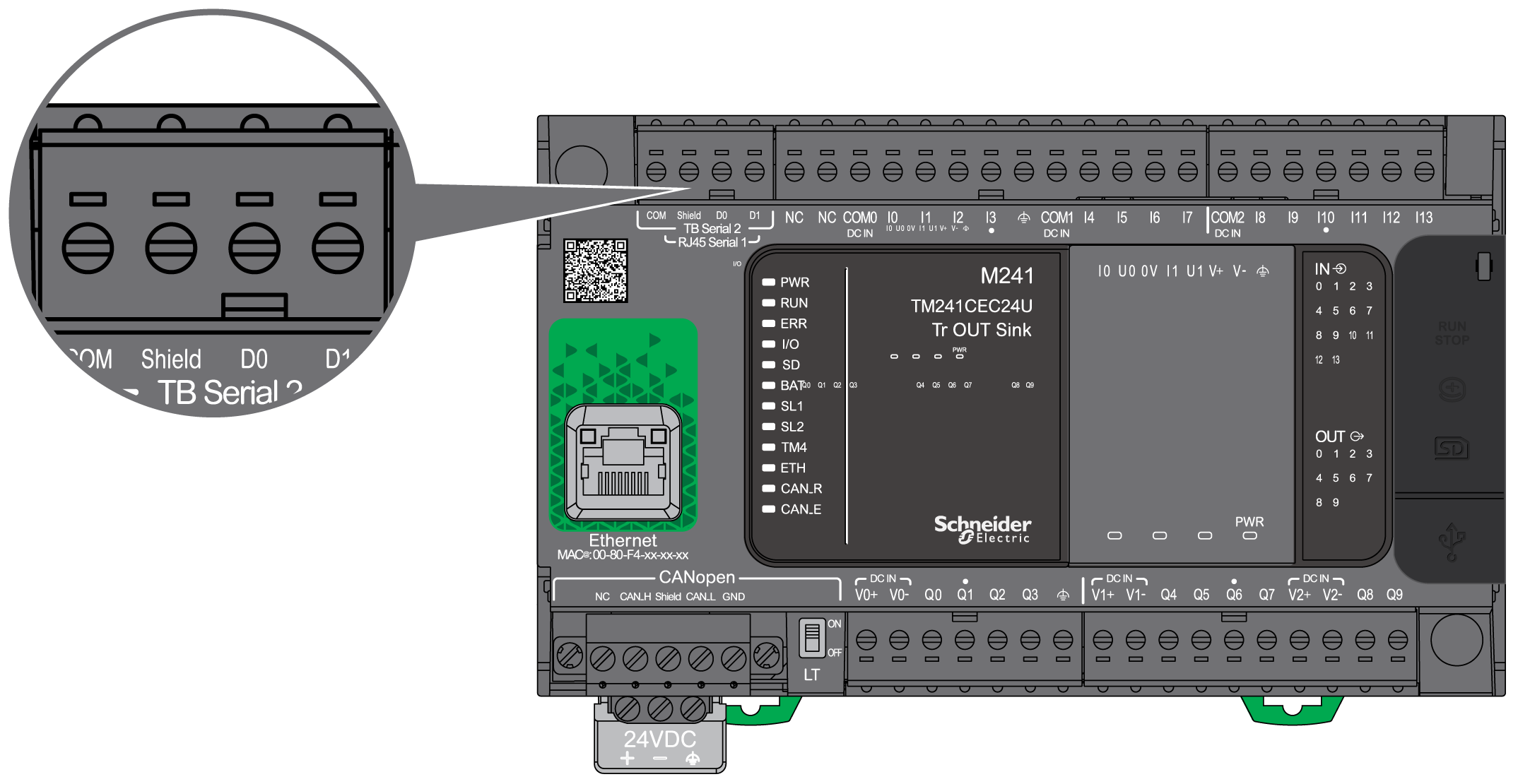

串行线路 2 用于与支持 Modbus 协议（作为主站或从站）和 ASCII 协议（打印机、调制解调器等）的设备通讯，并且仅支持 RS485。
|
特性 |
描述 |
|
|---|---|---|
|
功能 |
RS485 |
|
|
连接器类型 |
可插拔螺钉端子块 |
|
|
隔离 |
非隔离 |
|
|
最大波特率 |
1200 至最高 115 200 bps |
|
|
电缆 |
类型 |
屏蔽 |
|
最大长度 |
15 米（49 英尺），适用于 RS485 |
|
|
极化 |
当节点配置为主站时，使用软件配置进行连接。 560 Ω 电阻器是可选的。 |
|
|
用于 RS485 的 5 Vdc 电源 |
否 |
|

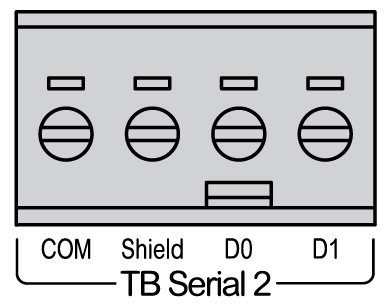

下图显示了可移除端子块的引脚：
|
引脚 |
RS485 |
|---|---|
|
COM |
0 V com。 |
|
Shield |
屏蔽罩 |
|
D0 |
D0 (B-) |
|
D1 |
D1 (A+) |
请参阅移除端子块。

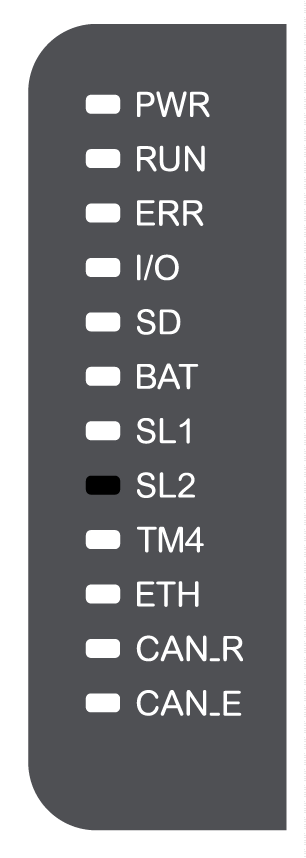

下图显示了状态 LED：
下表描述了串行线路 2 状态 LED：
|
标签 |
描述 |
LED |
||
|---|---|---|---|---|
|
颜色 |
状态 |
描述 |
||
|
SL2 |
串行线路 2 |
绿色 |
亮起 |
指示串行线路 2 的活动。 |
|
熄灭 |
指示无串行通讯。 |
|||
